Универсальный фрезерный станок Optimum MF4-B
Код товара:
42310
В наличии 1 шт.
1 747 292 руб.
с НДС - на 22.12.2024 г.
| Модель: |  |
Optimum MF4-B |
| Артикул: | |
3348340 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание

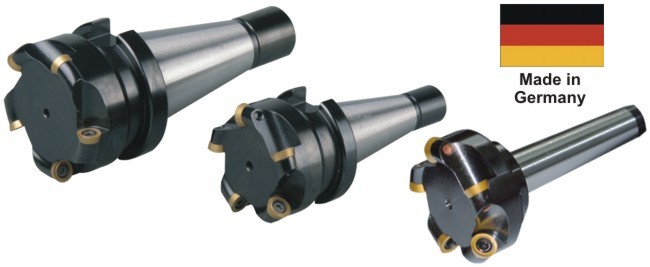

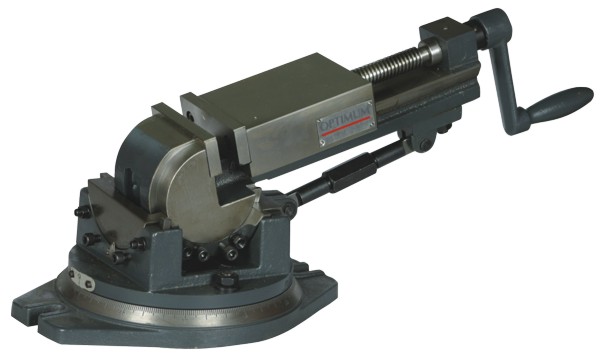

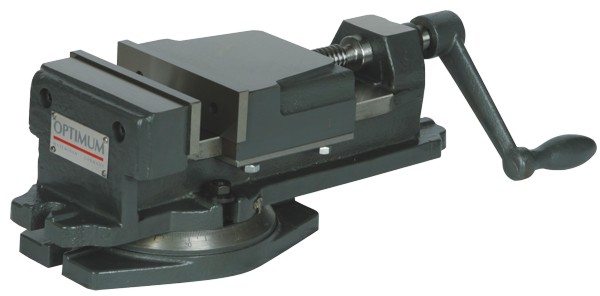

- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
- Доставка
Многофункциональный универсальный фрезерный станок Optimum MF4-B для сложных работ с УЦИ и механическим вариатором шпинделя.
Особенности
- Станина из высококачественного мелкозернистого чугуна;
- Высокая точность, благодаря коническому роликовому подшипнику, регулировка пиноли с точностью менее 0,01 мм;
- Бесступенчатое управление скоростью;
- Вращение вправо/влево для нарезания резьбы;
- Оси X и Z с регулируемой направляющей ласточкиного хвоста 55°;
- Ось Y с плоской направляющей;
- Поворотная на ±45° сверлильно-фрезерная головка;
- Система охлаждения;
- Правое и левое вращение;
- Автоматическая подача пиноли, 3-ступенчатая 0,04 — 0,15 мм/об;
- Подача двигателя по осям X, Y и Z;
- Точная микроподача;
- Фрезерный шпиндель с прецизионным подшипником;
- Тормоз шпинделя;
- Шкала глубины сверления и штрок;
- Перекрестный стол с Т-образными пазами и каналом для охлаждающей жидкости;
- Централизованная смазка;
- Регулируемый по высоте защитный экран с микровыключателем, от стружки и деталей, для максимальной защиты оператора;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами;
- Грузоподъемность поперечного стола 300 кг;
- Большой ход: ось X/Y/Z 740 мм/330 мм/320 мм.
Технические характеристики Optimum MF4-B |
|
|---|---|
| Характеристика | Значение |
| Напряжение | 380 В |
| Мощность | 3 кВт |
| Мощность привода | 2.2 кВт |
| Конус шпинделя | M16 |
| Мах ø сверления | 24 мм |
| Max ⌀ торцевой фрезы | 76 мм |
| Max ⌀ концевой фрезы | 20 мм |
| Максимальный диаметр рассверливания в стали | 25 мм |
| Размер стола | 1370х254 мм |
| Max расстояние от шпинделя до стола | 405 мм |
| Вылет вертикального шпинделя | 0-420 мм |
| Поворот шпинделя | ± 45 ° |
| Количество скоростей шпинделя | 2 |
| Частота вращения вертикального шпинделя | 60 - 4200 об/мин |
| Размер T-образных пазов на столе | 16 мм |
| Кол-во T-образных пазов на столе | 3 |
| Расстояние между Т-образными пазами на столе | 63 мм |
| Максимальная грузоподъемность | 300 кг |
| Размер Т-образных пазов стола | 16 мм |
| Шаг | Нм H·м |
| Подключение сжатого воздуха | 700-1060 кПа |
| Количество осей | 3 |
| Ручное перемещение по оси X | 820 мм |
| Ручное перемещение по оси Y | 410 мм |
| Ручное перемещение по оси Z | 400 мм |
| Автоматическое перемещение по оси X | 740 мм |
| Автоматическое перемещение по оси Y | 330 мм |
| Автоматическое перемещение по оси Z | 320 мм |
| Патрон шпинделя | B16 ISO 40 DIN 2080 |
| Диапазон поворота фрезерной головки по X - Y плоскости | ± 90 ° |
| Диапазон поворота фрезерной головки по Z - X плоскости | ± 45 ° |
| Ход шпинделя | 127 мм |
| Диапазон автоподачи шпинделя | 0.038-0.076-0.152 мм/об |
| Вес Optimum MF4-B | 1200 кг |
| Вес (брутто) | 1260 кг |
| Габариты (Д*Ш*В) | 2160x1825x2300 мм |
| Габариты упаковки (Д*Ш*В) | 1520x1550x2080 мм |
Стандартная комплектация
- Комплект инструментов.
Комплектация за дополнительную плату
