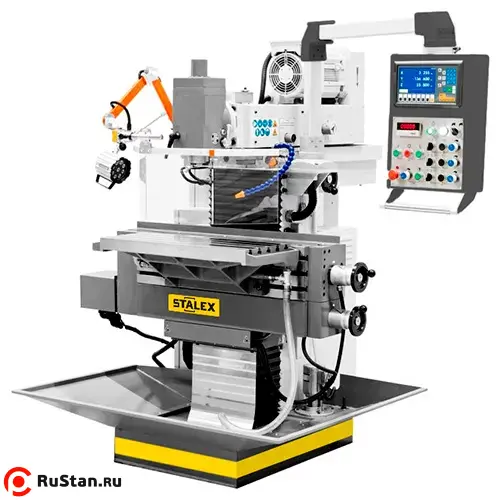

Вертикально-фрезерный станок STALEX WFM 800 Servo
| Модель: |  |
WFM 800 Servo |
| Артикул: | |
WFM 800 Servo |
| Производитель: |  |
Каталог компании STALEX |
| Сертификат: |  |
Официальный дилер |
Описание
Универсально-фрезерный станок WFM 800 Servo — это надежный партнер для точной инструментальной и механической обработки. Он обеспечивает качественное выполнение операций сверления, зенкерования и растачивания отверстий в заготовках из металлов, сплавов и пластмасс, удовлетворяя требованиям как штучного, так и серийного производства.
Фундаментом надежности служит массивная отливка станины из серого чугуна, а закаленные и прецизионно шлифованные направляющие отвечают за точность и плавность хода. Конструкция станка продумана для многозадачности: при необходимости вертикальная фрезерная головка легко снимается с помощью поворотного механизма, после чего монтируется серьга с поддерживающей оправкой. Это позволяет без труда перейти к горизонтальному фрезерованию дисковыми и цилиндрическими фрезами, эффективно используя один станок для решения разнообразных технологических задач.
Особенности станка
- Высокая жесткость конструкции станка;
- Удобное расположение органов управления станка с одной стороны;
- Вертикальный и горизонтальный шпиндели;
- Наклон вертикальной головки влево/вправо;
- Автоматическая подача и ускоренное перемещение стола по 3-м координатам (сервомоторы, ШВП);
- УЦИ по осям X, Y, Z (Sino);
- Встроенное устройство подвода СОЖ и поддон для сбора стружки;
- Лампа местного освещения;
- Управляемое перемещение фрезерного стола по 3-м координатам;
- Централизованная система смазки фрезерного стола;
- Электрокомпоненты Schneider electric;
- Изготовлен по стандарту СЕ.
Технические характеристики WFM 850 Servo |
|
|---|---|
| Характеристика | Значение |
| Модель | STALEX WFM 800 Servo |
| Конус шпинделя вертикального | ISO 40 DIN2080 |
| Частота вращения шпинделя (Гор/верт) плавно(2) | 40 – 260/260-2000 об/мин |
| Ход пиноли шпинделя | 60 мм |
| Диапазон наклона головки, влево/вправо | ±90⁰ |
| Расстояние от оси горизонтального шпинделя до стола | 120-530 мм |
| Расстояние от оси вертикального шпинделя до стола | 45-445 мм |
| Конус шпинделя горизонтального | ISO 40 DIN2080 |
| Размер горизонтального рабочего стола | 800x400 мм |
| Размер вертикального рабочего стола | 1020x225 мм |
| Перемещение стола по оси Х | 405 мм |
| Перемещение стола по оси Z | 400 мм |
| Перемещение стола по оси Y | 400 мм |
| Скорость подачи стола по оси Х x Y x Z | 10-1000 мм/мин |
| Ускоренное перемещение стола | 1200 мм/мин |
| Т-образные пазы горизонтального стола (ширина/расстояние), 5 | 14/63 мм |
| Т-образные пазы вертикального стола (ширина/расстояние), 3 | 14/63 мм |
| Максимальная нагрузка на стол | 200 кг |
| Напряжение сети | 380 В |
| Мощность мотора подач X/Y/Z | 2,0/2,0/1,5 кВт |
| Мощность главного двигателя | 3,75 кВт |
| Мощность насоса помпы | 0,4 кВт |
| Габаритные размеры (ДхШхВ) | 1560х1780х1930 мм |
| Масса WFM 800 Servo | 1500 кг |
Комплектация
- Пульт управления нового образца с УЦИ;
- Зажимная тяга М16;
- Переходник ISO40/MT3;
- Переходник ISO40/MT2;
- Цанговый патрон ISO40-ER32 с набором цанг 7 шт. (4-16 мм);
- Опора для горизонтального фрезерования;
- Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø32 мм;
- Система подвода СОЖ;
- Сертификат точности;
- Поддон для сбора стружки;
- Инструкция по эксплуатации;
- Лампа LED местного освещения.
