Цена для юр. и физ. лиц
1 804 530 руб.
с НДС - на 19.03.2024 г.
Модель:

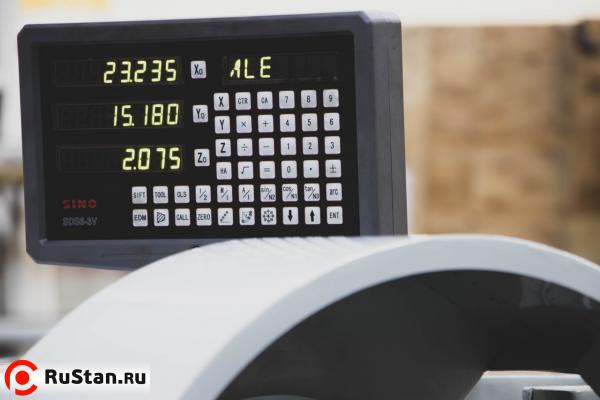

PROMA SPF-1000PS с УЦИ
Артикул:
45100000
Производитель: PROMA (Чехия)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Документы
  • Комментарии
  • Отзывы

Универсальный токарный станок PROMA SPF-1000PS с УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.

Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.


Технические характеристики токарного станка PROMA SPF-1000PS

Характеристика Значение
Максимальный диаметр устанавливаемого изделия по станине, мм 460
Максимальный диаметр устанавливаемого изделия по поперечным салазкам, мм 274
Максимальный диаметр устанавливаемого изделия в выемке, мм 690
Ширина выемки, мм 155
Высота центра, мм 230
Расстояние между центрами, мм 1000
Ширина станины, мм 300
Максимальный размер режущего инструмента, мм 25х25
Максимальное перемещение поперечных салазок, мм 290
Максимальное перемещение верхних салазок, мм 120
Передняя бабка
Диаметр осевого отверстия шпинделя, мм диам. 58
Тип шпиндельной головки D1-6
Конус Морзе на головке шпинделя, на муфте MК6
Количество скоростей шпинделя 12
Диапазон частоты вращения шпинделя, об/мин 25-2000

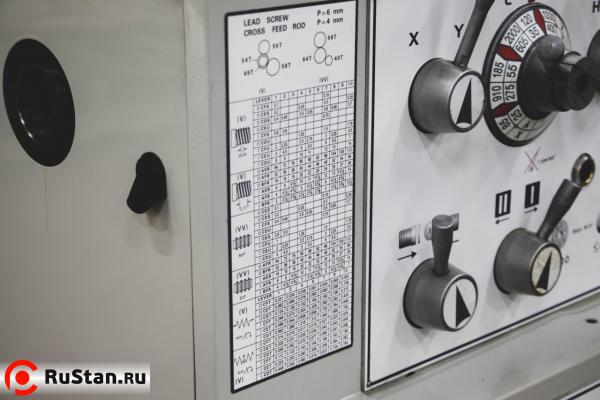

Резьба и подачи
Диаметр ходового винта и резьба диам. 35 ммх4 нитки на дюйм или шаг 6 мм
Дюймовый шаг резьбы 2-112 ниток на дюйм (60 типов)
Высота центра, мм 230
Метрический шаг резьбы, мм 0,1-14 (41 типов)
Диаметральный шаг 4-112D.P. (50 типов)
Модульный шаг 0,1-7M.P. (39 типов)
Дюймовая продольная подача шпинделя на один оборот 0,0011 дюйма-0,0633 дюйма/об. (42 типов)
Метрическая продольная подача шпинделя на один оборот, мм/об. 0,031-1,7 (42 типов)
Дюймовая поперечная подача шпинделя на один оборот 0,00033 дюйма-0,01837 дюйма (42 типа)
Метрическая поперечная подача шпинделя на один оборот, мм 0,014-0,784 (42 типа)
Задняя бабка
Полный ход пиноли задней бабки, мм 123
Диаметр пиноли задней бабки, мм диам. 60
Внутренний конус пиноли задней бабки MК4
Двигатель токарного станка
Двигатель привода шпинделя 4 кВт
Двигатель охлаждающего насоса, кВт 0,1
Масса и размеры токарного станка
Пространство, необходимое для станка (ДхШхВ), мм 2170х1040х1370
Масса, кг 2045 кг
Габариты, мм 2250х1120х1730

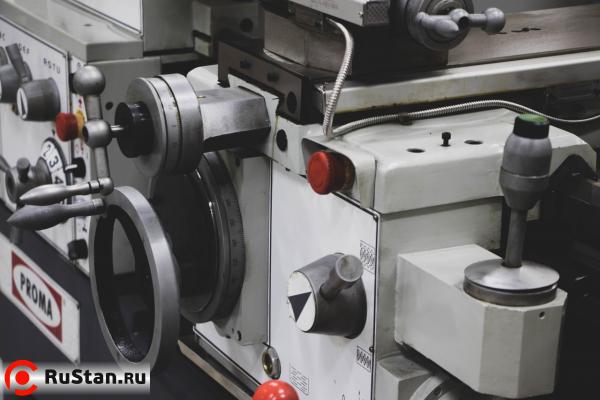

Основные узлы и детали

  1. Рукоятка перемены скорости главного шпинделя
  2. Рукоятка перемены высокой/низкой скорости
  3. Рукоятка перемены скорости главного шпинделя
  4. Рукоятка хода влево/вправо
  5. Рукоятка выбора подачи резьбы
  6. Рукоятка перемены подачи резьбы
  7. Диск перемены 10 шагов подачи
  8. Выключатель электропитания
  9. Прерывающий переключатель
  10. Переключатель охлаждающего насоса
  11. Кнопка управления запуском шпинделя
  12. Эксцентриковое центрирующее кольцо
  13. Маховик продольного движения фартука
  14. Кнопка подачи поперечных салазок
  15. Центрирование с автоматической остановкой
  16. Рукоятка автоматической подачи
  17. Педаль ножного тормоза
  18. Рукоятка маточной гайки
  19. Рукоятка выбора подачи (Продольной и поперечной)
  1. Винты крепления суппорта
  2. Болты регулировки фундамента
  3. Рукоятка «Пуск»
  4. 4-позиционная рукоятка автоматической остановки
  5. Ходовой винт
  6. Тяга автоматической подачи
  7. Винты регулировки центрирования задней бабки
  8. Корпус задней бабки
  9. Маховик задней бабки
  10. Зажимная рукоятка корпуса задней бабки
  11. Зажимная рукоятка шпинделя задней бабки
  12. Рейка
  13. Рукоятка верхнего суппорта
  14. Клапан регулировки СОЖ
  15. Верхний суппорт
  16. Четырехпозиционный держатель инструмента
  17. Зажимная рукоятка держателя инструмента
  18. Резьбоуказатель
  19. Лампа

Комплект поставки

  • 3-х кулачковый патрон –(на станке) 200 мм - 1
  • 4-х кулачковый патрон 320 мм -1
  • Планшайба 350мм -1
  • Центр невращающийся - 2
  • Центр вращающийся Мк IV - 1

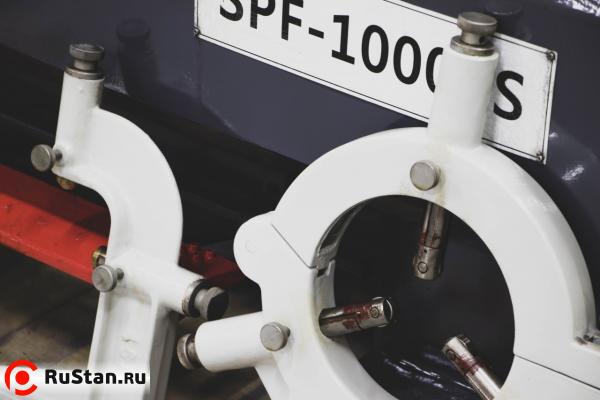

  • Люнет неподвижный (на станке) - 1
  • Люнет подвижный (на станке) - 1
  • Втулка переходная Мк VI / Мк IV - 1
  • Ручка штурвала - 1
  • Установочные опоры - 6
  • Маслёнка - 1
  • Шестерни метрические (Латунь) MN 2 - 4 ( Z 11, 15, 18, 13)
  • Шестерни сменные метрические MN 2,25 - 2 (Z 57, 40)
  • Кулачки обратные для 3-х кулачковый патрон 200 мм - 1 к-т
  • Инструмент
    • Ключ для крепления заготовки в токарном патроне - 1
    • Ключ для снятия токарного патрона - 1
    • Ключ резцедержателя - 1
    • Ключ рожковый - 6
    • Отвертка шлицевая - 1
    • Отвертка крестовая - 1
    • Ключ торцевой шестигранный - 4 (6,8,10,12)
    • Ключ радиусный - 1
    • Штифт - 1
    • Инструкция по эксплуатации - 1
