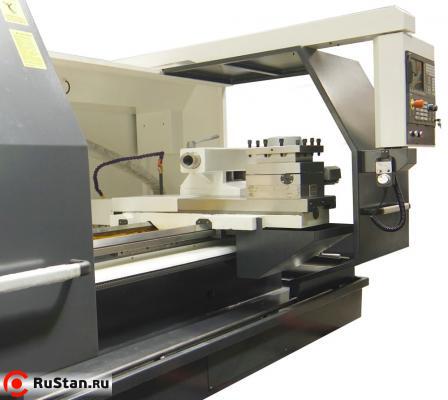

Токарный станок ТС1640Ф3 С ЧПУ
Код товара:
40015
Нет в наличии
| Модель: |  |
ТС1640Ф3 |
| Производитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы
Токарный станок ТС1640Ф3 - прекрасное решение для обработки крупногабаритных изделий (до 880 мм) сложной формы из широкой номенклатуры материалов. Литая, тяжелая, широкая станина установлена на цельное основание, обеспечивающее дополнительную устойчивость к деформациям во время обработки. Станина токарного станка ТС1640Ф3 отлита из чугуна. Ширина направляющих увеличена на 11% до 600 мм.
Технические характеристики ТС1640Ф3 | |
|---|---|
| Характеристика | Значение |
| Макс. диаметр изделия над станиной, мм | 800 |
| Макс. диаметр изделия типа диск, мм | 880 |
| Макс. диаметр обработки изделия типа вал, мм | 460 |
| РМЦ, мм | 1500 |
| Макс. вес заготовки, кг | 2000 |
| Оси | |
| Максимальное перемещение оси Х, мм | 460 |
| Макс перемещение по оси Z, мм | 1500 |
| Быстрые перемещения по оси Х, мм/мин | 4000 |
| Быстрые перемещения по оси Z, мм/мин | 8000 |
| Рабочая подача, мм/мин | 0.01~4000 |
| Диаметр ШВП/шаг ось Х, мм | 32/5 |
| Диаметр ШВП/шаг ось Z, мм | 48/6 |
| Тип мотора и мощность по оси X, кВт | серво, 3.3 |
| Тип мотора и мощность по оси Z, кВт | серво, 4,3 |
| Тип направляющих Х | ласточкин хвост |
| Тип направляющих Z | V образные |
| Точность позиционирования по осям X/Z, мм | ±0,005 |
| Повторяемость позиционирования осей X/Z, мм | ±0,003 |
| Угол наклона станины, град | 0 |
| Ширина направляющих, мм | 600 |
| Шпиндельная бабка | |
| Диаметр 3х кулачкового патрона, мм | 380 (400) |
| Диапазон скоростей шпинделя, об/мин | 10-70 20-170 50-400 125-1000 |
| Диаметр отверстия шпинделя, мм | 105 |
| Максимальный диаметр прутка, мм | 102 |
| Торец шпинделя | С11 (ГОСТ 12593, din 55027 ) |
| Конус отверстия шпинделя | Метрический 120 |
| Внутренний диаметр подшипника шпинделя | |

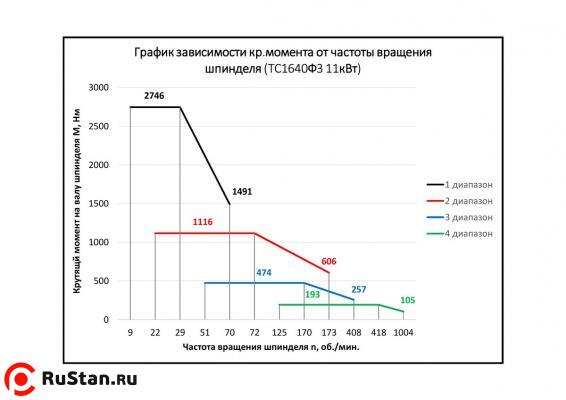

| Момент на шпинделе (30 минут), Нм | 2746 |
| Момент на шпинделе (продолжительно), Нм | 2746 |
| Мощность э/д шпинделя (30 минут), кВт | 11 |
| Мощность э/д шпинделя (продолжительно), кВт | 11 |
| Тип э/д шпинделя | асинхронный э/д |
| Резцедержка | |
| Число инструментов, шт | 4 |
| Тип резцедержки | э/механическая |
| Размер хвостовика режущего инструмента, мм | 40х40 |
| Время смены инструмента – верт. револьверная головка, с | 0,6 |
| Время смены инструмента – гориз. револьверная головка, с | - |
| Точность позиционирования револьверной головки, мм | 0,008 |
| Мощность э/д приводного инструмента, кВт | - |
| Обороты приводного инструмента, об/мин | - |
| Задняя бабка | |
| Перемещение задней бабки, мм | до патрона/люнета |
| Выдвижение пиноли задней бабки, мм | 250 |
| Диаметр пиноли, мм | 105 |
| Конус пиноли гидравлической задней бабки, № | опция |
| Конус пиноли механической задней бабки, № | Морзе 6 |
| Прочее | |
| Потребляемая мощность, кВА | 30 |

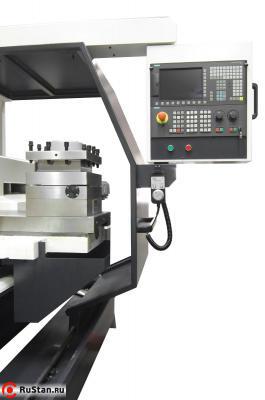

| Система ЧПУ | Siemens 828D |
| Наличие транспортера стружки | нет |
| Емкость бака СОЖ, л | |
| Емкость гидростанции, л | - |
| Вес ТС1640Ф3 нетто, кг | 5300 |
| Вес брутто, кг | 5700 |
| Габаритные размеры, ДхШхВ мм | 3820х2000х1900* |
| Габаритные размеры упаковки, ДхШхВ мм | 3 места |
| Примечания | *без светосигнальной колонны |
Базовая комплектация
- Станок метрический с ЧПУ Siemens 828D;
- Механический трёхкулачковый самоцентрирующийся патрон ф400 мм, с набором кулачков;
- Выносной пульт оператора;
- Набор ключей для обслуживания станка;
- Регулировочные башмаки;
- Втулка переходная M120-МТ5;
- Рукоятка перемещения задней бабки;
- Бак СОЖ в сборе с насосом СОЖ;
- Бак для циркуляционной смазки шпиндельной бабки в сборе с масляным насосом;
- Опоры для фиксации кабинета станка;
- Паспорт на станок (в составе руководства по эксплуатации)
Опции
- Люнет подвижный 30-210 мм;
- Люнет неподвижный 40-310 мм;
- Shopturn - визуальное программирование и отладка;
