| Модель: |  |
НГ5222 |
| Производитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы

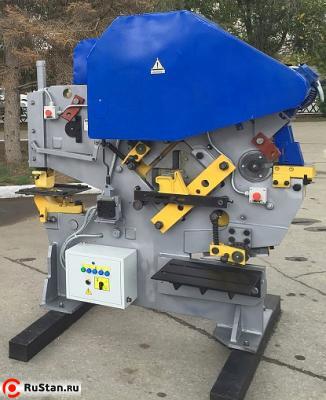

Пресс-ножницы НГ5222 комбинированные (универсальные) для полосы 16 х 150 мм служат для отрезки полосового, сортового и фасонного проката и пробивки отверстий в листовом, полосовом и фасонном прокате.
Пресс-ножницы комбинированные производят:
- отрезку полосы;
- отрезку проката без разметки до 1000 мм по упору;
- отрезку уголка, круга, швеллера, двутавра, шахтного профиля;
- пробивку пазов;
- пробивку отверстий круглой, прямоугольной, квадратной и любой другой формы.
Для облегчения перемещения сортового и фасонного проката при подаче их в рабочую зону ножниц возможно использование модуль-рольганга приводного модели МРП3 и не приводного модели МРН3.
Технические характеристики НГ5222 | |
|---|---|
| Характеристика | Значение |
| Электродвигатель (тип) | АИР100L2У3 |
| Мощность, кВт | 5,5 |
| Частота вращения, мин -1 | 3000 |
| Наибольшие размеры обрабатываемого проката, при σв ≤ 500 МПа , мм | |
| - Толщина и ширина полосы, мм | 16х150 |
| - Резка под углом 90 | 125х125х12 |
| - Диаметр круга, мм | 45 |
| - Резка под углом 45 | 90х90х9 |
| - Швеллер | 5У-18У*; 5П-18П* |
| - Двутавр | 10-18* |
| Пробиваемое отверстие (диаметр, толщина материала), мм | 30х16 |
| Наибольшие размеры пробиваемых пазов прямоугольной формы (толщина , ширина, длина), мм: | 10х65х70 |
| Длина заготовки при резе по заднему упору (минимальная/максимальная), мм | 70/1000** |
| Частота ходов ползуна (одиночных, не более), мин-1 | 18 |
| Номинальное усилие пресса, кН (тс) | 560 (56) |
| Расстояние от оси ползуна пресса до станины, не менее, мм | 500 |
| Габаритные размеры, мм | 1900х1660х1950 |
| Масса НГ5222 , кг | 1940 |
* Отрезка проката выполняется специальным инструментом, поставляемым за дополнительную плату.
** Упор для резки мерных заготовок поставляется за дополнительную плату.
