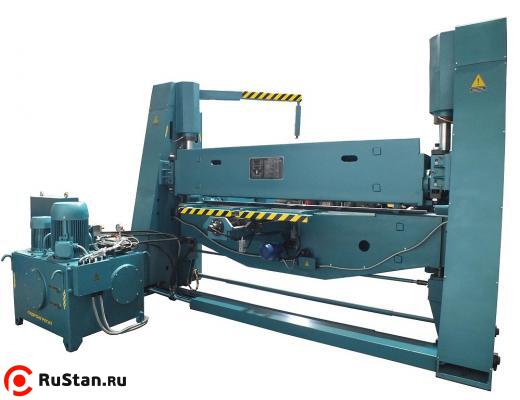

Листогибочная машина ИВ2145
| Модель: |  |
ИВ2145 |
| Изготовитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы

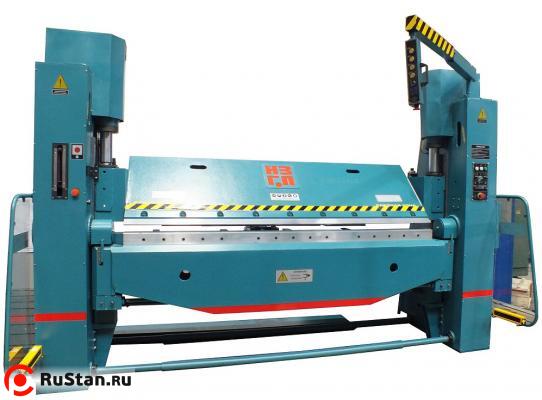

Листогибочная машина модели ИВ2145 выполняет гибочные процессы с заготовкой, которая в максимуме может быть из четырех миллиметрового стального листа, для придачи детали нужной формы.
Изделия, получаемые в результате использования данной листогибочной машины, применяются практически во всех отраслях народного хозяйства.
Рабочий стол пресса имеет в длину 3,2 м. И именно это значение имеет максимальная ширина листа заготовки, с которой может выполнять свою работу листогибочная машина данной модели.
Усилия, которые создаются для гибочных и прижимных процессов многотонные, что накладывает на пользователей прессами ответственность за соблюдение правил техники безопасности для прессового оборудования. Усилие на прижим составляет значение в 40 тн, а на гиб - 30.
При необходимости в заказе на поставку листогибочной машины модели ИВ2145 следует предусмотреть установку дополнительных приспособлений. Это незначительно увеличит стоимость, но добавит значительную функциональность. К примеру, можно будет в результате работы пресса получать на выходе короба.
Общий вес машины составляет немногим меньше восьми тонн. потребляемая электрическая мощность равна десять киловатт. Площадь станка в плане цеха займет около 11 квадратных метров.
Технические характеристики ИВ2145 | |
|---|---|
| Характеристика | Значение |
| Номинальное усилие пресса, кН | 40 |
| Наибольшая толщина изгибаемого листа, мм | 4 |
| Наибольшая ширина изгибаемого листа, мм | 3200 |
| Наибольший ход прижимной балки, мм | 250 |
| Наибольший угол поворота, рад | 180 |
| Величина регулировки гибочной балки, мм | 100 |
| Величина регулировки стола, мм | 100 |
| Наибольшая величина перемещ. зад. упора, мм | 800 |
| Масса ИВ2145 , кг | 7800 |
| Потребляемая мощность, Кв | 10 |
| Габариты (ВхШхГ), мм | 2400х2000х4500 |
Базовая комплектация

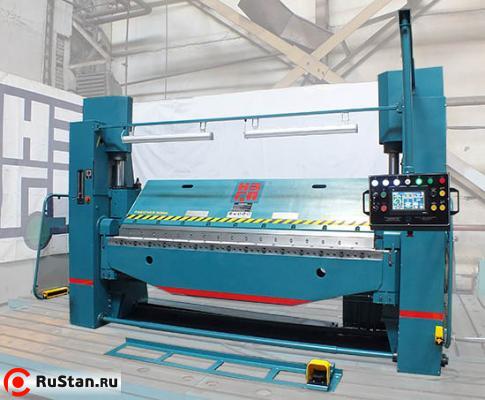

- Листогибочная машина в сборе;

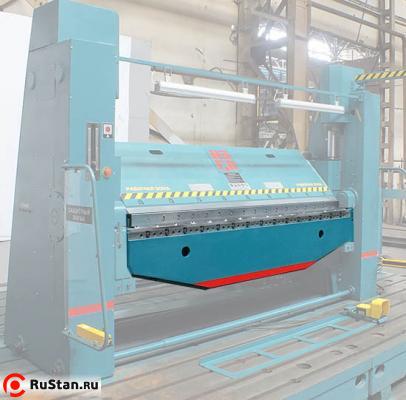

- Балка гибочная;

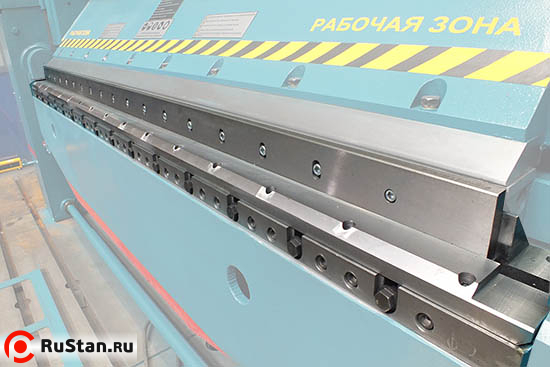

- Планка гибочной балки;

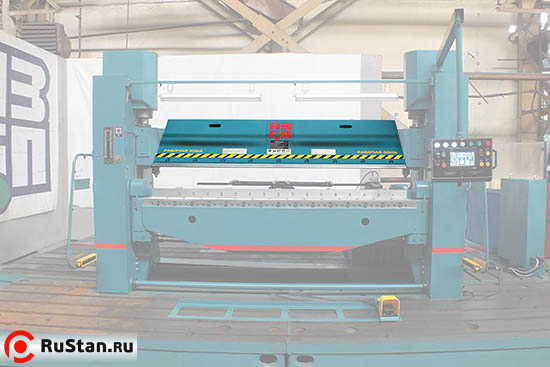

- Балка прижимная;

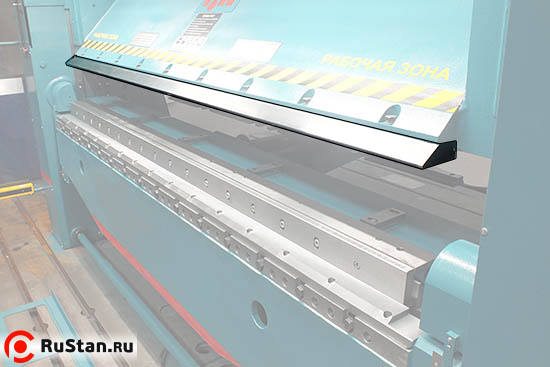

- Оправка прижимной балки;

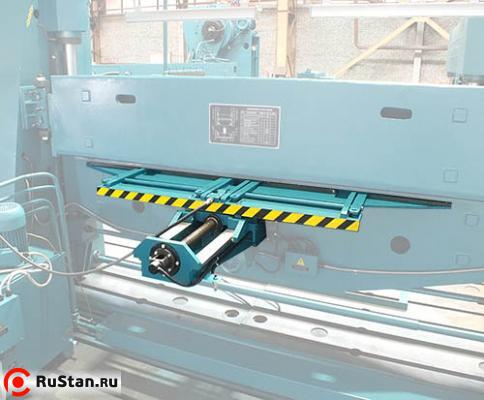

- Упор задний;

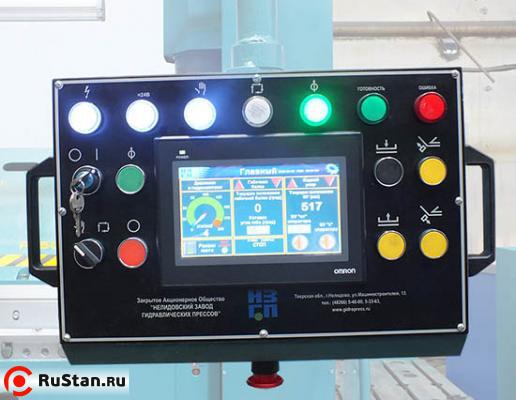

- Пульт управления;

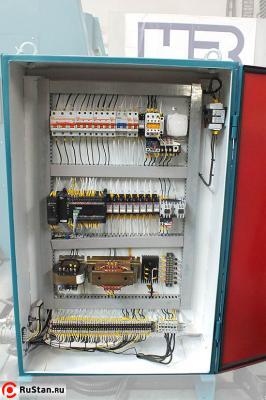

- Электрошкаф управления листогибочной машины;

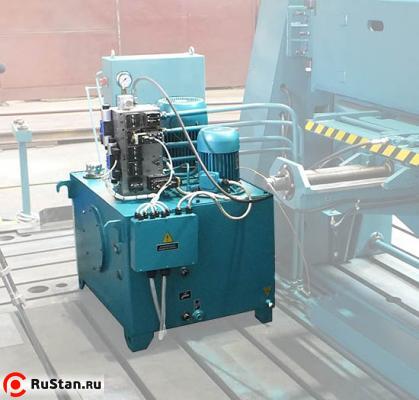

- Гидроагрегат;
- Руководство по эксплуатации, ЗИП, паспорт.
Дополнительное оборудование
- Приспособление для гибки замкнутых контуров в сборе;
- Оправка для гибки коробок в сборе;
- Оправка для гибки П -образных профилей в сборе;
- Оправка для гибки кромок в сборе;
- Стол приемный в сборе;
- Приспособление для гибки П – образных профилей;
- Система управления на базе ПЛК Simens или Bosch Rexroth;
- Программируемый задний упор;
- Спец инструмент по заданию заказчика;
- Быстросъёмный спец инструмент;
- Педаль;
- Охладительное масло AKG5202.203.0000.
