Универсальный станок GHB-1324HSP - открывает следующую линейку высокоточного токарного оборудования JET. Стоит отметить, что он изготавливается на Тайване, бесспорном лидере в производстве обрабатывающего оборудования в Юго-Восточной Азии. Станок рассчитан на применение промышленными предприятиями, ремонтными мастерскими, автосервисами - в любом месте, где требуется обточка с особой тщательностью и точностью. На данном оборудовании можно обрабатывать заготовки до 330 мм над станиной, а со съемным мостиком - до 490 мм. Диаметр обточки над поперечным суппортом составляет 195 мм, длинна заготовки до 600 мм.
На станке устанавливается мощный асинхронный двигатель, частота вращения шпинделя - 82 - 2000 об/мин. Станина станка изготавливается из высококачественного чугуна, стабилизирована и отпущена. Как и во всех токарных станках JET, направляющие GHB-1324 HSP закалены высоким напряжением и отшлифованы. В данном классе оборудования устанавливается шпиндель, который выполнен из кованой заготовки и вывешен на трех точках для достижения наиболее точной центровки. Для перехода с нарезки метрической на дюймовую нарезку можно быстро сменить шестерни. В случае нарезки метрической резьбы настройка автоматической подачи настраивается на коробке подач. Станок поставляется в расширенной комплектации с лампой освещения, СОЖ, люнетами, планшайбой, патроном, вращающимся центром, сменными шестернями, переходниками, опорами для установки и др.
Особенности
- Станина выполнена из высококачественного чугуна, стабилизирована и отпущена
- Направляющие закалены и отшлифованы
- Шпиндель изготовлен из кованой заготовки, вывешен на трех точках
- Удобная эргономика
- Лампа местного освещения
Технические характеристики GHB-1324HSP | |
|---|---|
| Характеристика | Значение |
| Диаметр обточки над станиной | 330 мм (gap 490 мм) |
| Диаметр обточки над поперечным суппортом | 195 мм |
| Расстояние между центрами | 600 мм |
| Частота вращения шпинделя, 9 | 82-2000 об/мин |
| Конус шпинделя | МК-5 |
| Присоединение шпинделя, Camlock | D1-4 CamLock (DIN 55029) |
| Проходное отверстие шпинделя | 40 мм |
| Макс. размер резца | 16 х 16 мм |
| Ход поперечного суппорта | 165 мм |
| Ход верхнего суппорта | 100 мм |
| Пиноль задней бабки | МK-3 |
| Ход пиноли задней бабки | 100 мм |
| Продольная подача, 12 | 0.068-0.936 мм/об |
| Поперечная подача, 12 | 0.034-0.468 мм/об |
| Метрическая резьба, 30 | 0,4 - 7 мм |
| Дюймовая резьба, 32 | 4 - 56 TPI |
| Мощность двигателя | 2,2 кВт, 50Гц/400В/3ф |
| Габаритные размеры (ДхШхВ) | 1473 х 762 х 1473 мм |
| Масса | 580 кг |
Комплектация
- Набор для обслуживания станка
- Упорный центр MT-3, один из стали S45C / один из углеродистой стали
- Переходник: MT-5- 1 шт. MT-3 – 1 шт.

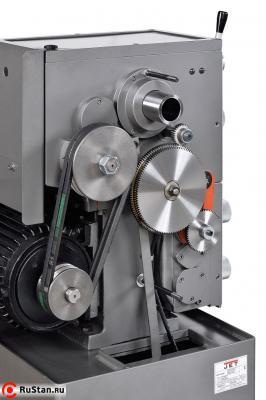

- Сменные шестерни
- Опоры для установки – 6 шт.
- Планшайба
- 3-х кулачковый патрон 160 мм / обратные кулачки (комплект) (Тайвань)
- Подвижный/неподвижный люнеты – 1 шт.
- Вращающийся центр MT-3 – 1 шт.
- Инструкция на русском языке/ упаковочный лист / нормы точности
