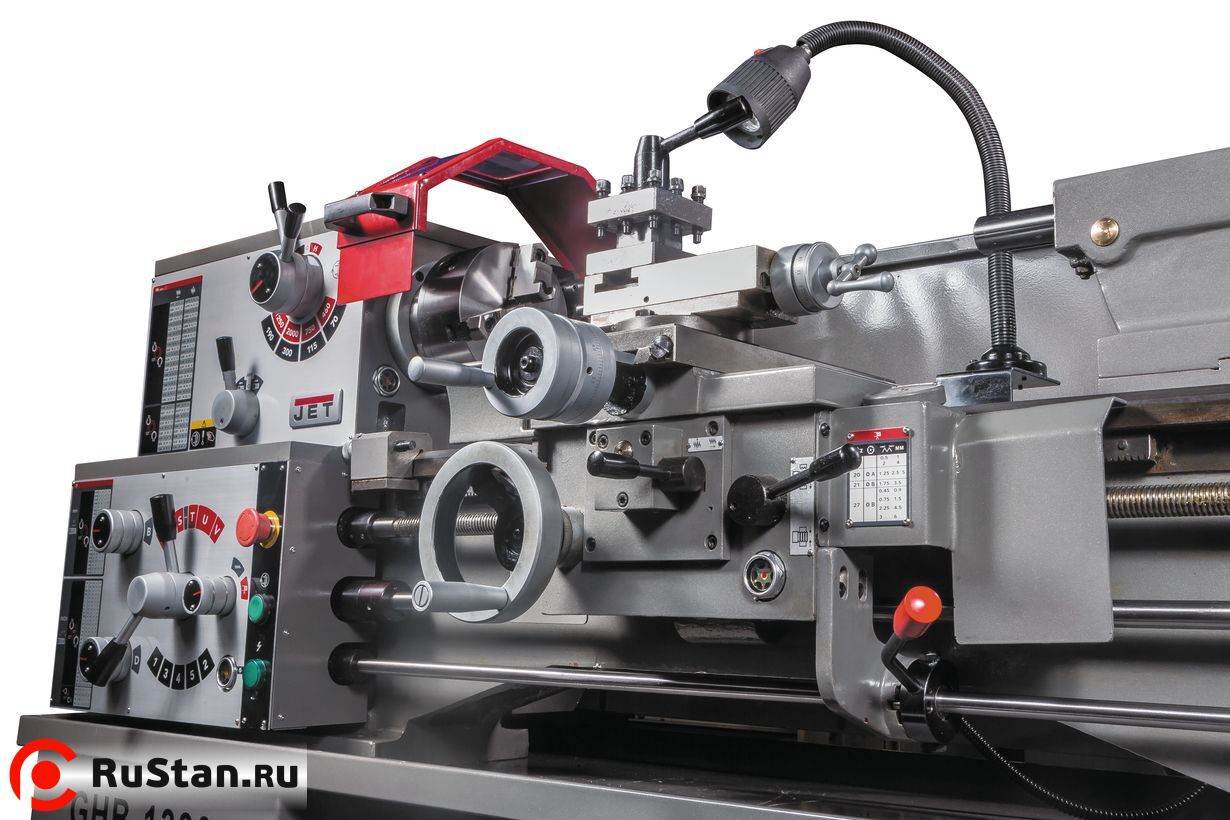

Токарно-винторезный станок JET GHB-1340A DRO

Код товара:

35469

В наличии 2 шт.

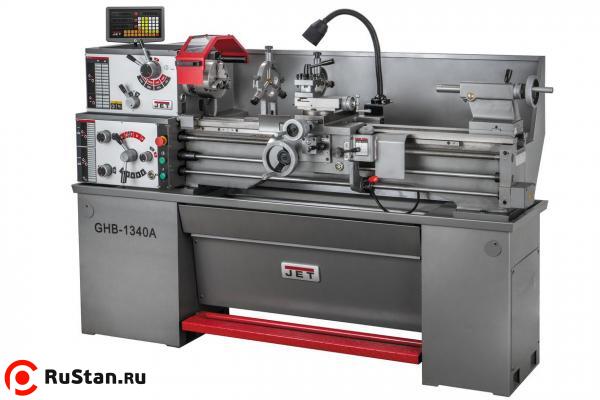

Токарно-винторезный станок JET GHB-1340A DRO фото №1

Цена для юр. и физ. лиц
890 000 руб.
с НДС - на 09.06.2026 г.

В корзину

Купить в лизинг

8 (343) 351-76-90

order@rustan.ru

Модель:		GHB-1340A DRO
Артикул:		50000710T
Производитель:		JET
Сертификат:		Официальный дилер

Описание
Дополнительная оснастка
Документы
Видео
Комментарии
Отзывы

Токарный станок GHB-1340A DRO - усовершенствованная модель GHB-1340 A. Главное отличие - на данном станке установлено устройство цифровой индикации (УЦИ). Использование такого устройства позволяет значительно повысить точность обработки заготовок, снизить вероятность брака и повысить производительность труда. Станок ориентирован на слесарные мастерские, но также может использоваться и частными мастерами, кто подходит к вопросам обработки металла с особой тщательностью.

Станок собран в строгом соответствии со стандартом DIN 8606, что говорит о соблюдении всех параметров и допусков в процессе сборки и гарантирует сервисное обслуживание в странах Таможенного союза. GHB-1340A DRO предназначен для обработки деталей диаметром 330 мм над суппортом и 196 мм над станиной на скоростях от 70 до 2500 об/мин. В данной модели существенно увеличено расстояние между центрами, длинна заготовки может составлять до 1015 мм. Станок подключается к электросети напряжением 380В. С целью увеличения ресурса, эффективного охлаждения и снижения ресурса привод шпинделя станка погружен в масляную ванну.

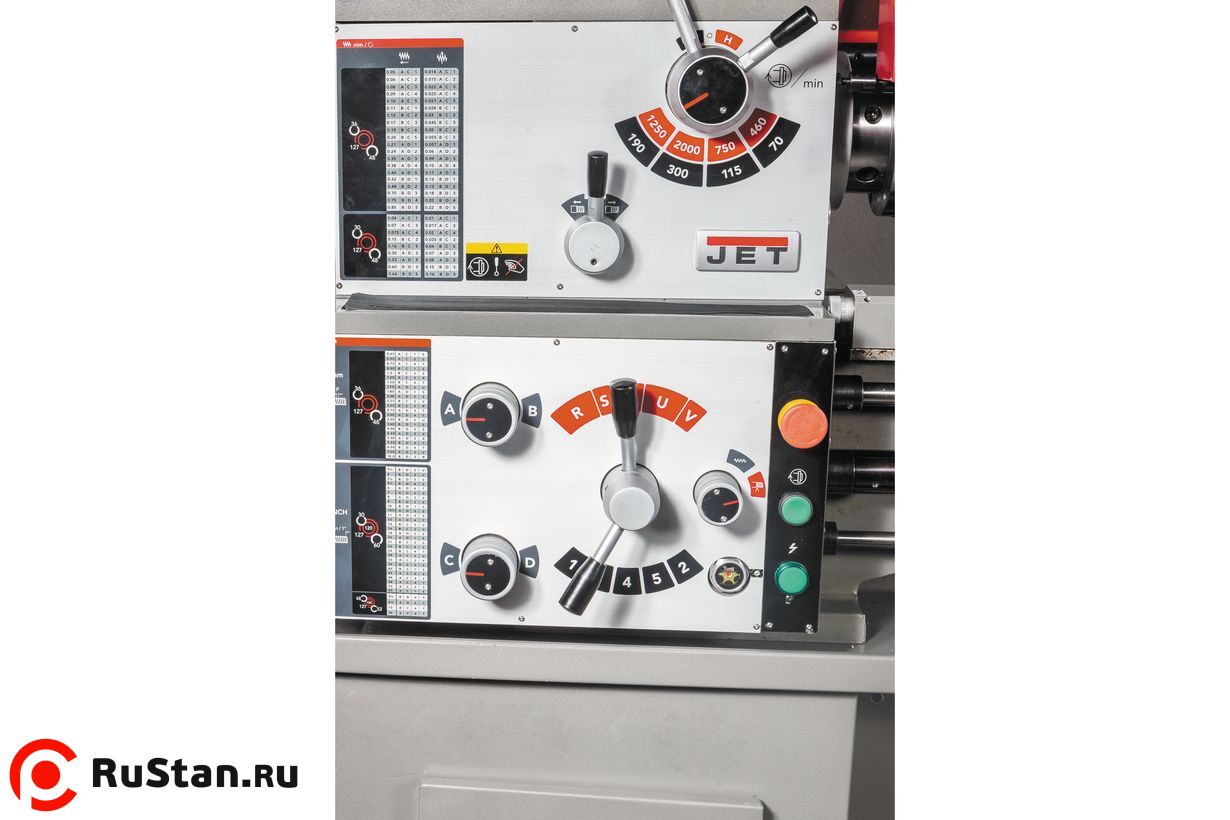

GHB-1340A DRO выполнен по двухвинтовой схеме. Для нарезания резьбы используется ходовой винт, для автоматического точения - ходовой вал. На станке возможна регулировка зазоров направляющих при помощи клиновых планок, конструкция задней бабки позволяет обтачивать конические заготовки. Для облегчения механического переключения режимов на GHB-1340A DRO применяется толчковый (импульсный) режим пуска двигателя.

Такой же станок без УЦИ (DRO).

Преимущества станка GHB-1340A DRO

Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

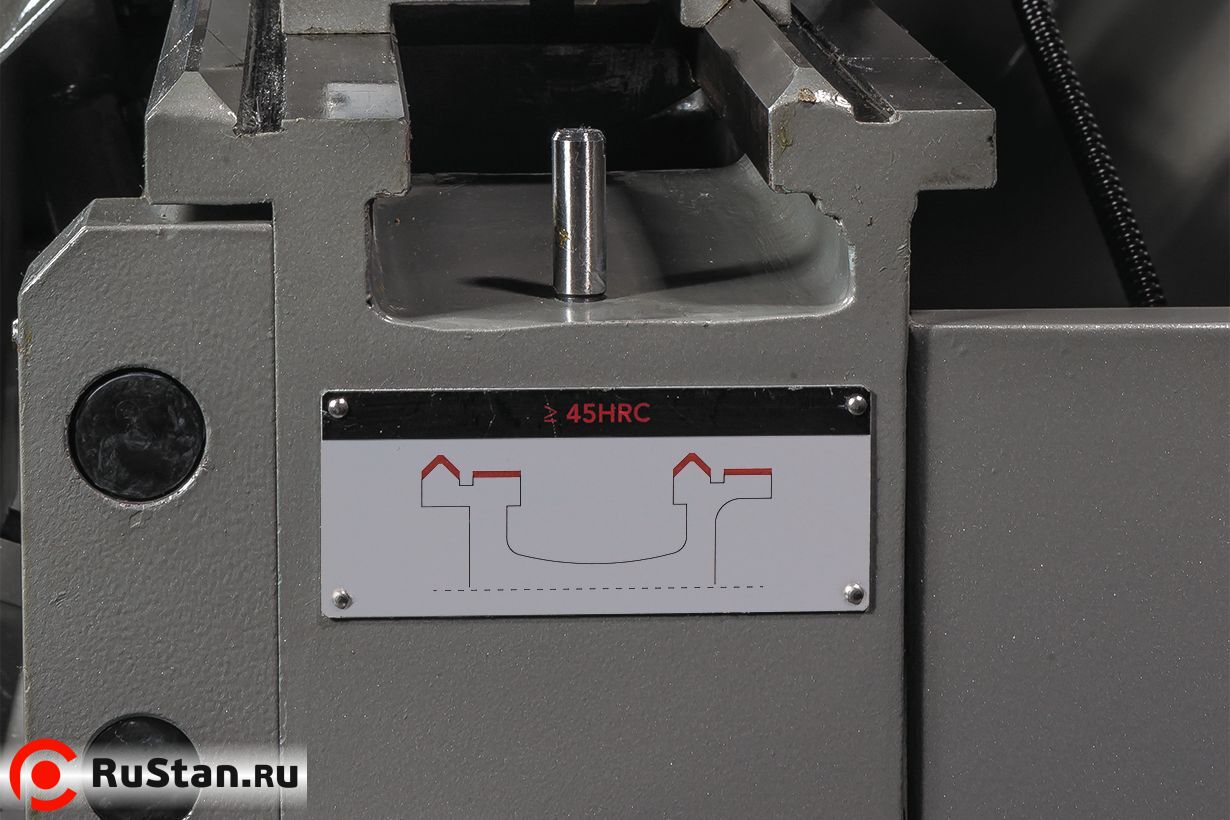

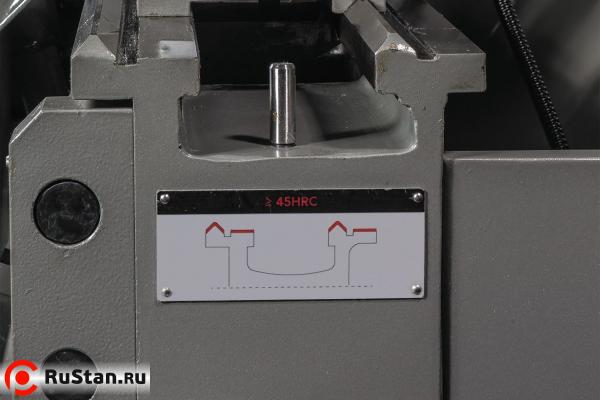

Закаленные и отшлифованные направляющие станины
Механизм привода шпинделя постоянно работает в масляной ванне
Закаленные и отшлифованные шестерни передней бабки

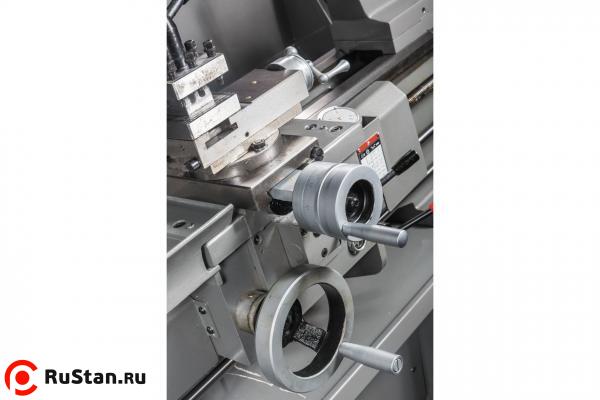

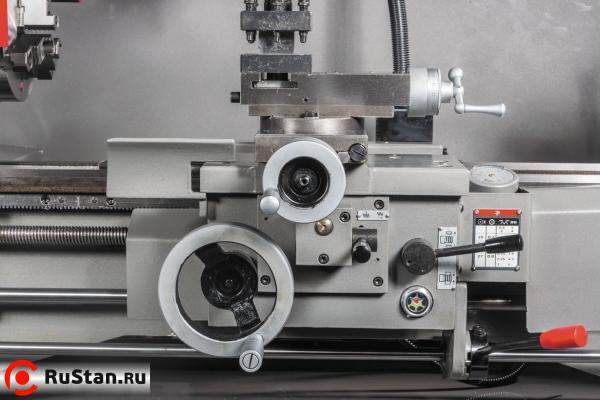

Автоматическая подача продольного и поперечного суппорта
Регулировка зазоров направляющих при помощи клиновых планок

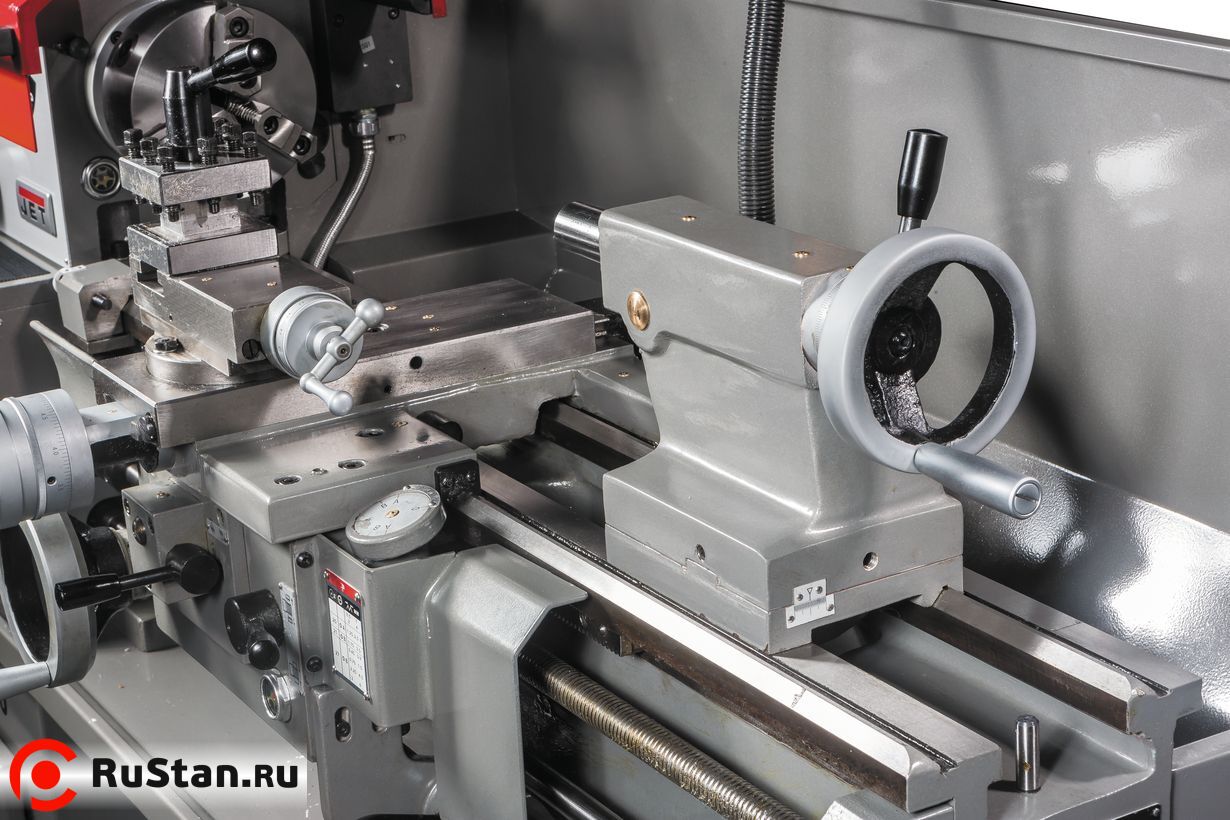

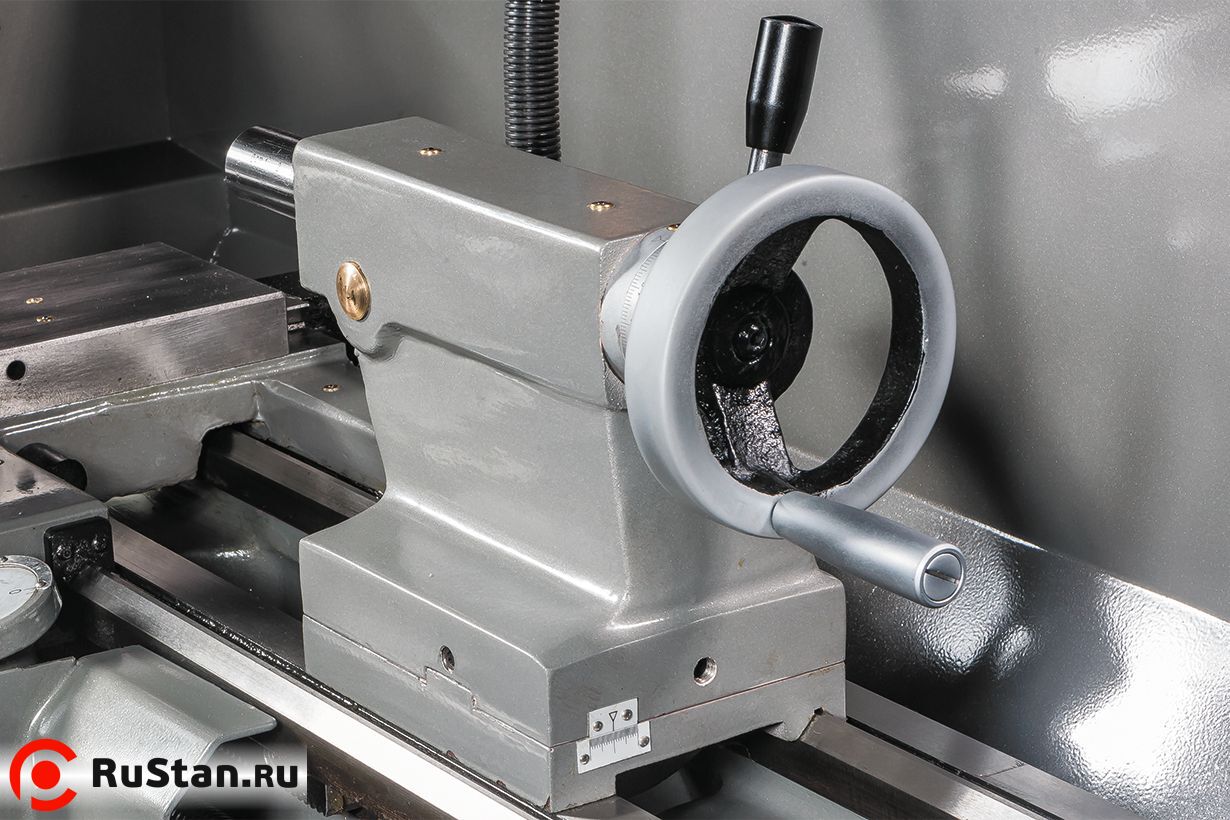

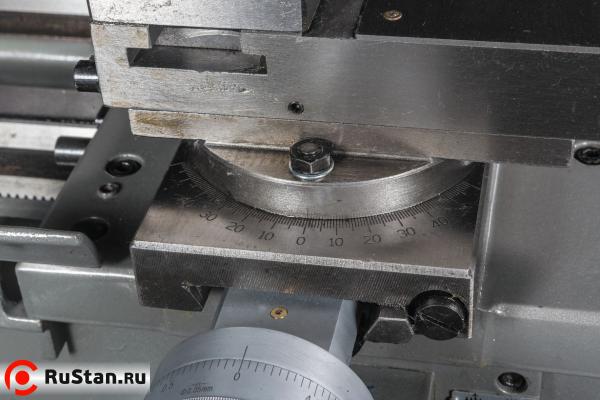

Регулируемая в поперечном направлении задняя бабка для обточки конусов
Толчковый режим работы шпинделя
УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
Современный аналог 1А616, 1616, 16Б16 и Т-4

Технические характеристики токарного станка JET GHB-1340A DRO
Характеристика	Значение
Напряжение, В	400
Диаметр обработки над станиной, мм	330
Диаметр обточки над поперечным суппортом, мм	197
Расстояние между центрами, мм	1015
Диаметр обточки над съемным мостиком, gap, мм	476
Длина съемного мостика, мм	200
Ширина станина, мм	186
Ход поперечного суппорта, мм	160
Ход верхнего продольного суппорта, мм	68
Диапазон оборотов шпинделя, об/мин	70-2000
Количество скоростей шпинделя	8
Внутренний конус шпинделя	MК 5
Передний конец шпинделя	D1-4 (DIN 55029)

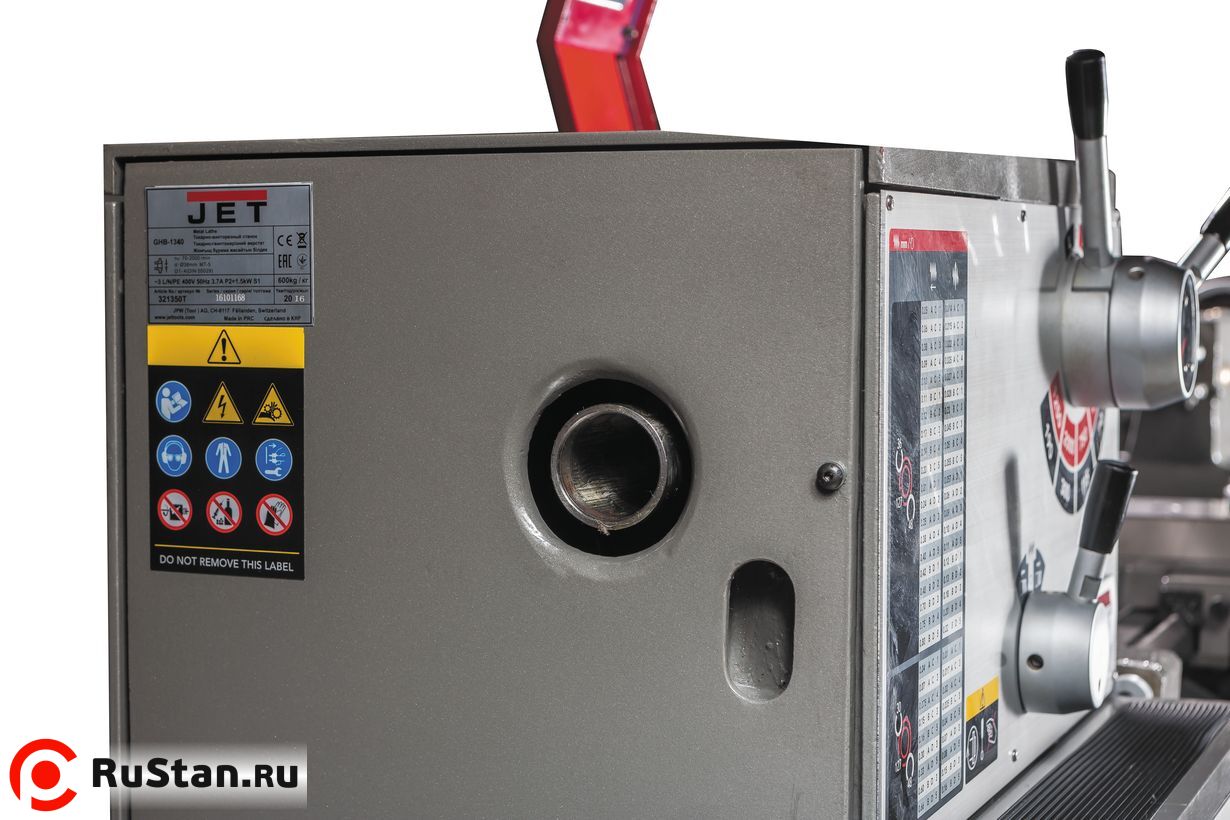

Диаметр проходного отверстия шпинделя, мм	Ø38

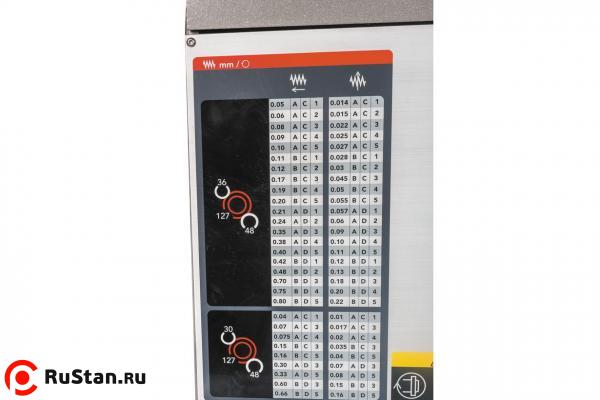

Диапазон продольной подачи, мм/об	0,037–0,80
Количество продольных подач	29
Диапазон поперечной подачи, мм/об	0,01–0,22
Количество поперечных подач	29

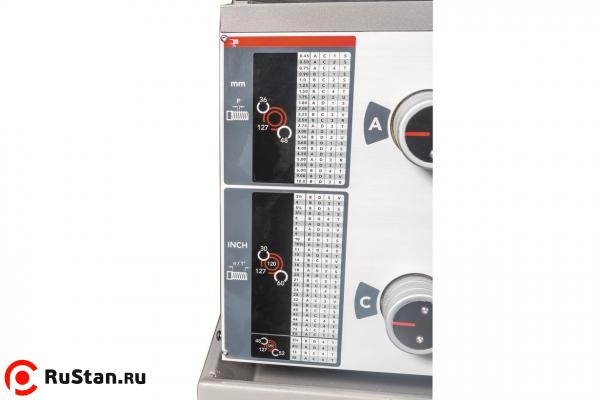

Диапазон метрической резьбы, мм	0,45–10
Количество метрических резьб	23
Диапазон дюймовой резьбы, TPI	3-1/4 – 80
Количество дюймовых резьб	32
Шаг продольного ходового винта, мм	4

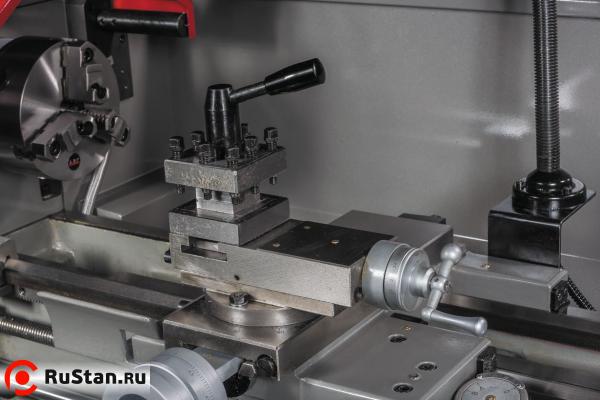

Макс. размер инструмента, мм	16 x 16
Внутренний конус пиноли задней бабки	MК 3
Ход пиноли задней бабки, мм	95
Наружный диаметр пиноли задней бабки, мм	32

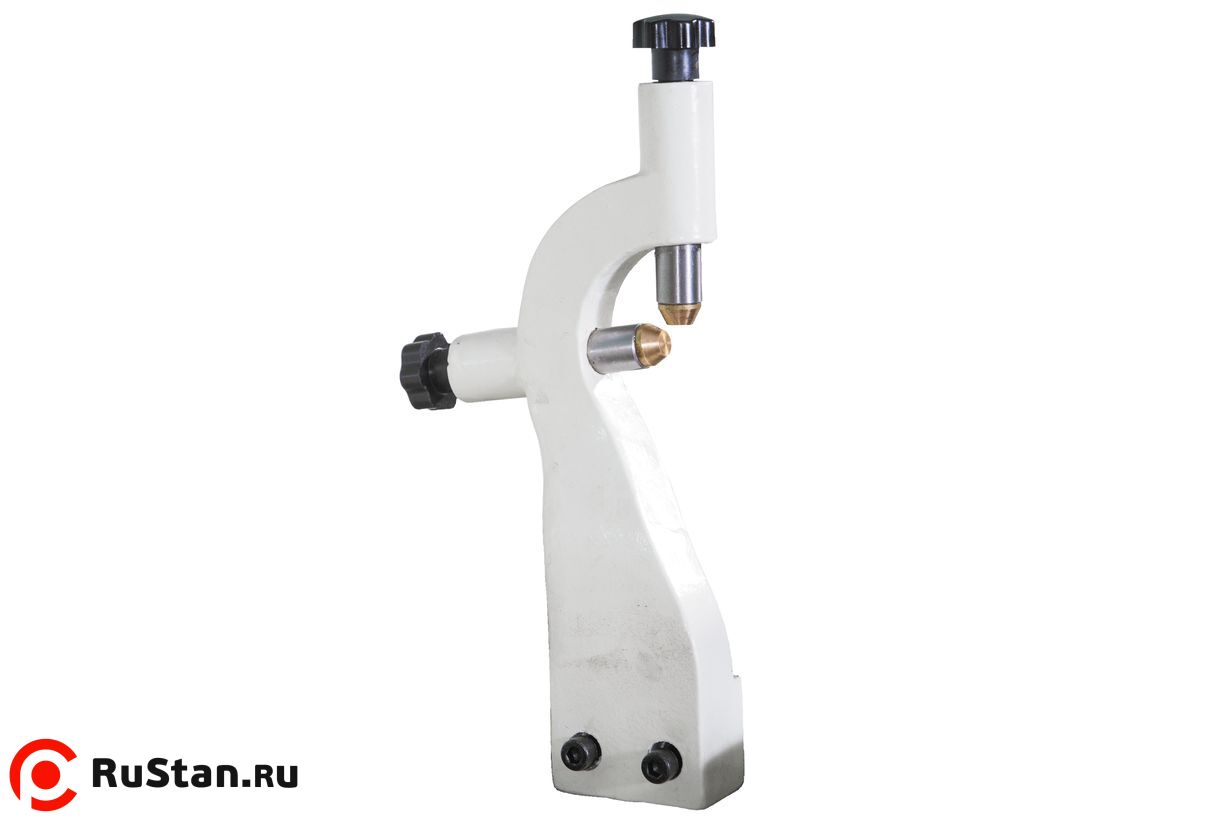

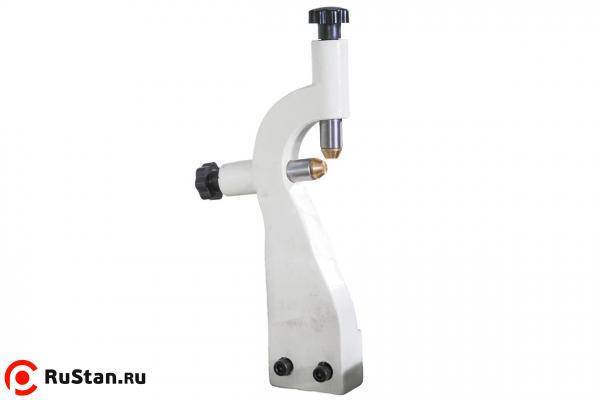

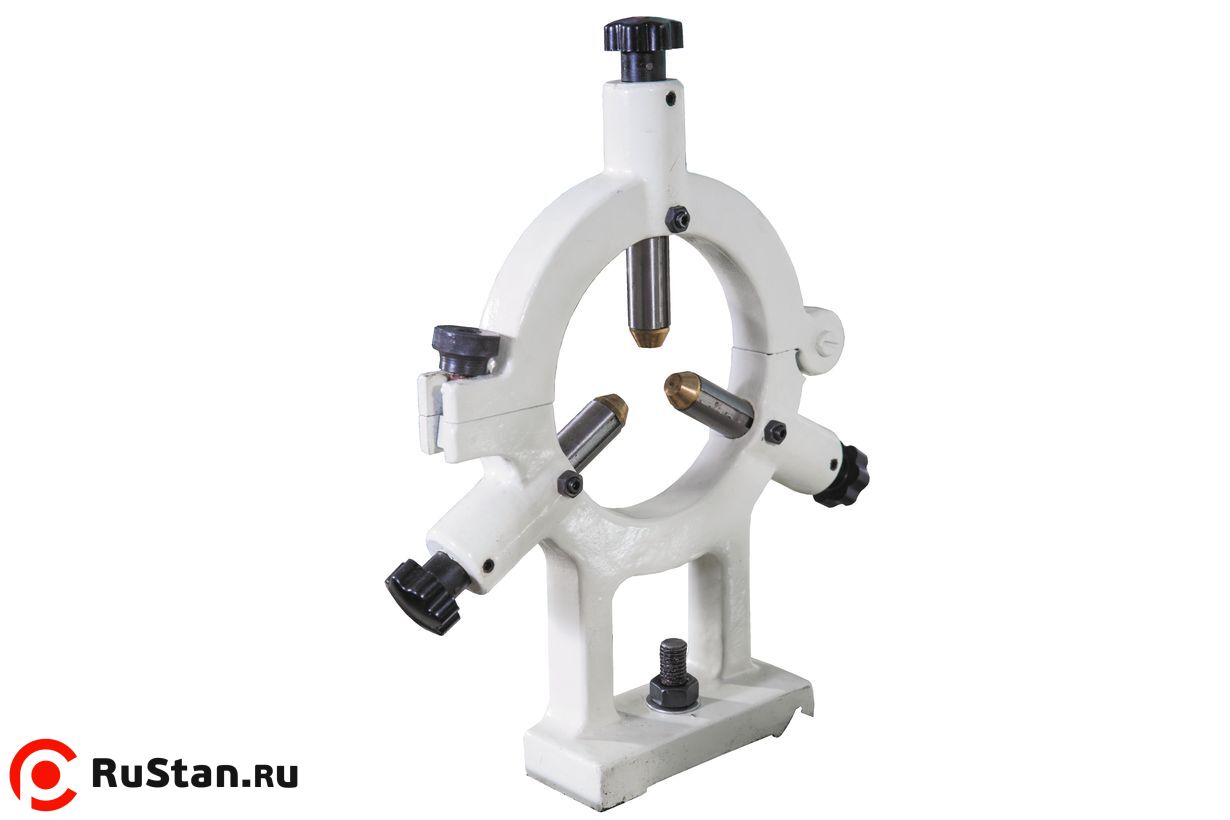

Диапазон неподвижного люнета, мм	10 – 73
Диапазон подвижного люнета, мм	10 – 60
Объем бака СОЖ, л	нет (по заказу 8 л.)
Объём масла (ориентировочно), л	8
Параметры питающей сети	400В ~3L/PE 50Гц

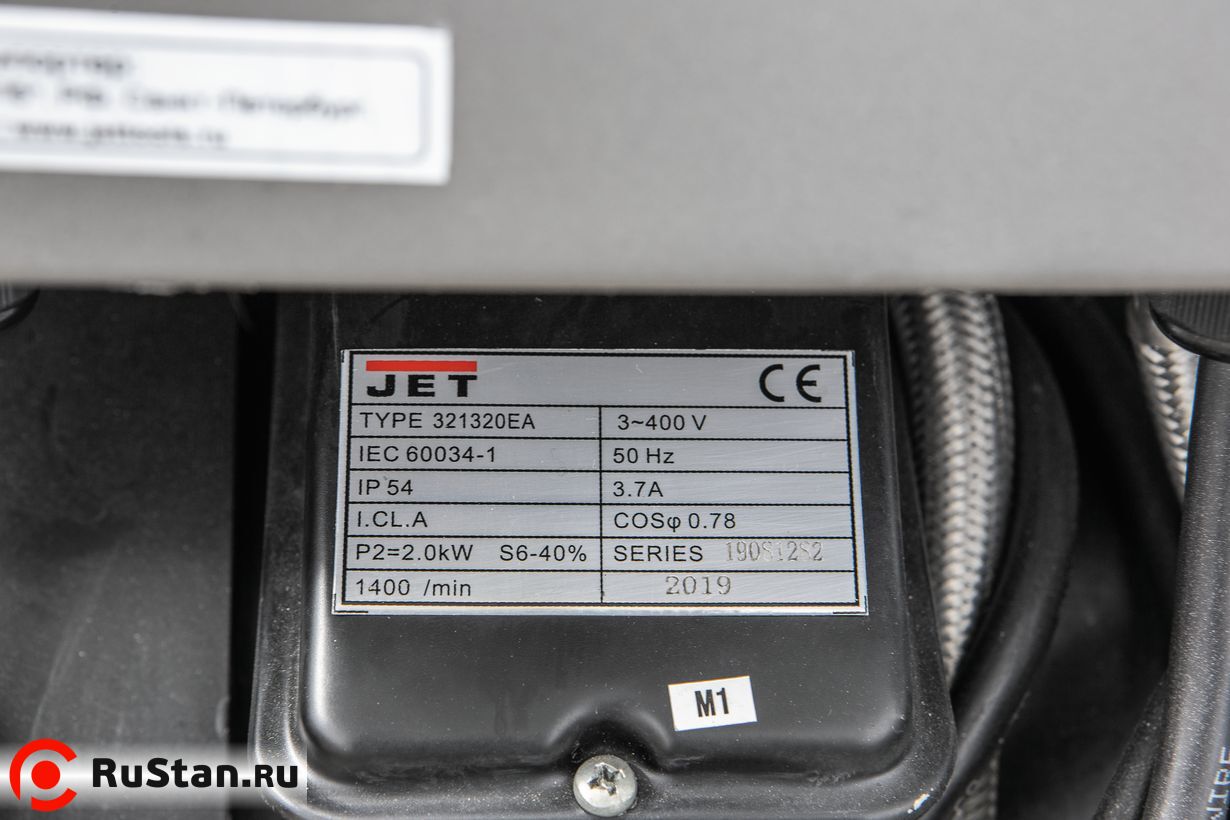

Мощность главного двигателя, кВт	1,5 кВт (2 л.с.) S1
Общая потребляемая мощность станка, кВт	1,8
Устройство защиты потребителя, А	16
Страна производителя	Китай
Длина, мм	1905
Ширина, мм	760
Высота, мм	1200
Масса, кг	650
Габаритные размеры упаковки (ДхШхВ), см	поставляется в 3-х ящиках. 2000Х60Х60; 80Х50Х50; 80Х50Х50
Масса в упаковке, кг	680/30/24
