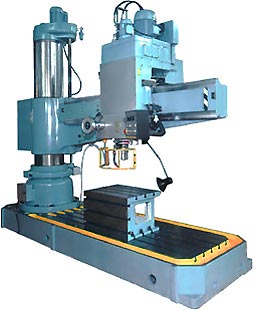

Радиально-сверлильный станок KR80
5 171 050 руб.
с НДС - на 21.12.2024 г.
| Модель: |  |
KR80 |
| Производитель: |  |
SMTCL |
- Описание
- Комментарии
- Отзывы
Радиально-сверлильный станок KR80 предназначен для сверления, развертывания и нарезания резьбы метчиком. Использование специального инструмента и приспособлений позволяет растачивать отверстия, канавки, вырезать отверстия большого диаметра в дисках из листового материала, притирать точные отверстия цилиндров и клапанов. Основное назначение станков данного типа — обработка отверстий в деталях в условиях единичного и мелкосерийного производства. Радиально-сверлильные станки серии Z имеют широкий спектр применения, они удобны в обслуживании, отличается высокой производительностью и точностью.
Данный тип оборудования находит применение в ремонтных мастерских, а также в машиностроительных и сборочных цехах.
| Конструктивные особенности | |
|---|---|
 | Коробка подач На станке реализованы следующие функции:
|
 | Шпиндель Шпиндель станка легко можно перемещать как в радиальном направлении, так и поворачивать вокруг оси до 180 градусов. На станке установлена предохранительная шариковая муфта для ограничения момента силы резания. |
 | Конструкция станка Фундаментная плита, служащая одновременно основанием станка и базой для размещения обрабатываемой заготовки (для обеспечения фиксации последней на верхней поверхности такой плиты имеется несколько Т-образных пазов). Колонна, которая обеспечивает поворот траверсы и ее перемещение по вертикальной оси (для легкого, плавного и точного вращения в основании колонны смонтирован подшипниковый узел). Траверса, смонтированная на колонне. |
 | Коробчатый стол Предназначен для крепления заготовок. |
 | Направляющие Сверлильный суппорт перемещается по отшлифованным направляющим. |
 | Электрошкаф Все электрические компоненты электрошкафа соответствуют СЕ-стандарту, используются только известных мировых марок: SIEMENS, ABB. |
 | Гидравлика Надежная гидравлика гарантирует плавное и точное перемещение шпиндельной головы, манипулятора и колонны. |
Технические характеристики KR80 | |
|---|---|
| Характеристика | Значение |
| Максимальный диаметр сверления, мм | 80 |
| Расстояние между осью шпинделя и колонной, мм | 500 - 2500 |
| Расстояние от торца шпинделя до поверхности основания, мм | 550 - 2000 |
| Перемещение шпинделя, мм | 450 |
| Горизонтальное перемещение шпиндельной бабки, мм | 2000 |
| Конус шпинделя (Морзе №) | 6 |
| Мощность двигателя шпинделя, кВт | 7,5 |
| Максимальный момент на шпинделе, Нм | 1568 |
| Диапазон скоростей шпинделя, об/мин | 16 - 1250 |
| Количество скоростей шпинделя | 16 |
| Диапазон подач шпинделя, об/мин | 0,04 - 3,2 |
| Количество подач шпинделя | 16 |
| Размеры стола, мм | 1000 х 800 х 560 |
| Угол поворота руки, ° | ± 180 |
| Габаритные размеры (ДхШхВ), мм | 3800x1400x4100 |
| Масса KR80 , кг | 11000 |
Стандартная комплектация
- Система подачи СОЖ в зону резания
- Коробчатый стол
- Инструмент для обслуживания станка
- Руководство по эксплуатации
