4 152 750 руб.
с НДС - на 15.10.2024 г.
Модель: | 2К550В |
|
Артикул: | 2К550В |
|
Производитель: | Белоруссия |
|
Изготовитель: | Белоруссия |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы
- Доставка

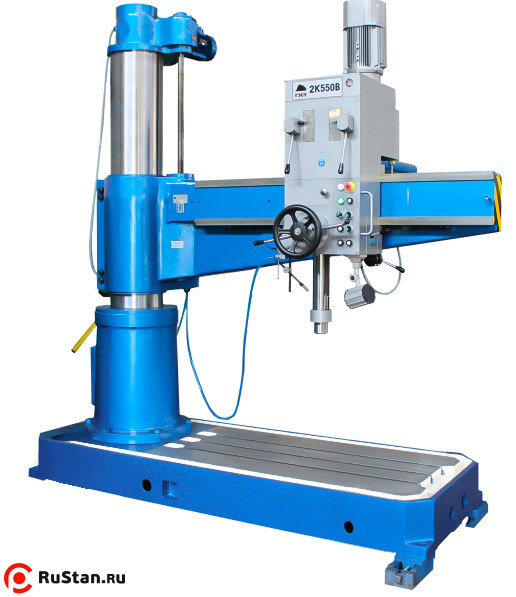

Cтанок радиально-сверлильный 2К550В предназначен для широкого применения в промышленности. Благодаря техническим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и в цехах крупносерийного производства.
2К550В позволяет выполнять:
- сверление в сплошном материале
- рассверливание
- зенкерование
- развертывание
- нарезание резьбы
Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.
Особенности конструкции:
- увеличен диаметр сверления в стали до 55мм
- простое и надежное решение механизмов коробки скоростей и подач
- направляющие рукава и колоны термообработаны
- отключение подачи при достижении заданной глубины сверления производится в ручном или автоматическом режиме
- включение реверса шпинделя при достижении заданной глубины резьбы производится в ручном или автоматическом режиме
- зажим рукава на колонне и зажим колонны в цоколе производится автоматически
- наличие механизированного удаления инструмента из шпинделя
- освобождение рукава, его перемещение и зажим осуществляется автоматически в одном цикле. Конструкция механизма аналогична конструкции станка 2А554;
- зажим колонны в цоколе производится автоматически. Механизм зажима колонны в цоколе по конструкции аналогичен станку мод. 2А554 за исключением: в станке 2К550 привод зажима - электродвигатель, в станке 2А554 гидравлический привод;
- применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.
Технические характеристики 2К550В | |
---|---|
Характеристика | Значение |
Максимальный диаметр сверления, мм. | 55 / 65 (сталь/чугун) |
Диапазон нарезаемой резьбы | до М48 |
Конус шпинделя | Морзе 5 АТ6 (ГОСТ 24644) |
Ход шпинделя, мм. | 300 |
Диапазон частот вращения шпинделя, об./мин. | 40 - 1730 |
Количество скоростей вращения шпинделя | 12 |
Наибольший крутящий момент на шпинделе, Нм | 710 |
Диапазон подач шпинделя, мм./об. | 0,06 - 1,5 |
Количество подач шпинделя | 9 |
Наибольшее усилие подачи, Н | 20000 |
Наибольшее вертикальное перемещение рукава по колонне, мм. | 720 |
Наибольшее перемещение сверлильной головки по рукаву, мм. | 1280 |
Расстояние от оси шпинделя до колонны, мм. | 370 - 1600 |
Наибольшее расстояние от торца шпинделя до плиты, мм. | 580 - 1600 |
Размер рабочей поверхности плиты, мм. | 900 х 1670 |
Отключение подачи при достижении заданной глубины сверления | ручное, автоматическое |
Включение реверса при достижении заданной глубины резьбы | ручное, автоматическое |
Зажим рукава на колонне | автоматический |
Зажим колонны в цоколе | автоматический |
Удаление (смена) инструмента из шпинделя | механизированное |
Мощность привода главного движения, кВт | 4 |
Класс точности | Н |
Напряжение питания, В | 380 |
Габаритные размеры (LxBxH), мм. | 2540 х 900 х 2720 (3000 х 1300 х 3000 в упаковке) |
Масса 2К550В , кг. | 3500 (4000 брутто) |
Размер коробчатого стола, мм. | 630 х 500 х 500 (поставляется отдельно) |
Комплект поставки станка:
- Станок в сборе 1шт.
- Ключ для электрошкафа 2К52-1.89.10.000 - 1шт.
- Ключ для сливных пробок 007.2000.001 - 1шт.
Втулки ГОСТ 13598:
- 6100-0142 - 1шт.
- 6100-0144 - 1шт.
- 6100-0146 - 1шт.
- 6100-0147 - 1шт.
Клинья ГОСТ 3025:
- 7851-0012 - 1шт.
- 7851-0013 - 1шт.
- 7851-0014 - 1шт.
Дополнительная оснастка:
- Стол коробчатый 055.0000.010-01;
- Патрон сверлильный 6150-4029-03;
- Тиски 7200-0220-02;
- Патрон резьбонарезной 6162-4003-03 (М14 - М24)
- Патрон резьбонарезной 6162-4003-05 (М27 - М42)
- Комплект предохранительных головок для резьбонарезного патрона.
Комплектация за дополнительную плату
