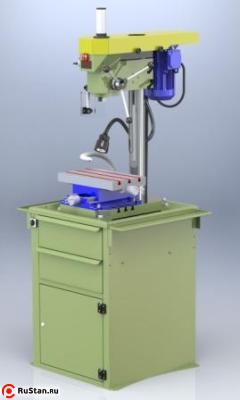

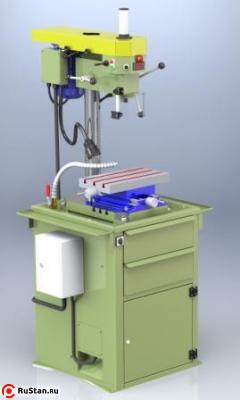

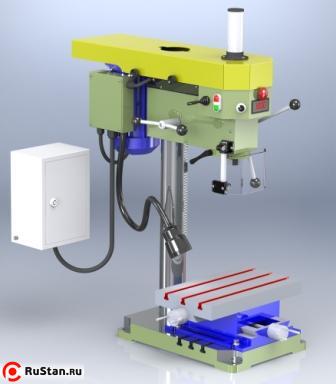

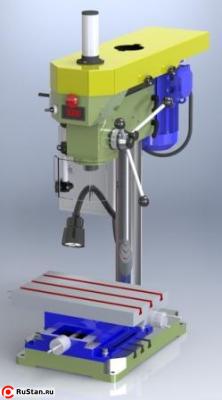

Настольный сверлильно-фрезерный станок НСФ-23
Код товара:
59947
В наличии 1 шт.
489 397 руб.
с НДС - на 21.11.2024 г.
| Модель: |  |
НСФ-23 |
| Производитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы
- Доставка
Станок настольный сверлильно-фрезерный НСФ-23 с ручным управлением предназначен для всех видов фрезерных работ, а также сверления рассверливания, зенкерования, зенкования и нарезания резьбы машинными метчиками. Обработка производится быстрорежущим и твердосплавным инструментом в деталях из различных конструкционных материалов и из неметаллических материалов.
Станок предназначен на применение в ремонтных мастерских промышленных предприятий, цехах малых предприятий при индивидуальной трудовой деятельности в ремонтных и бытовых мастерских.
Технические характеристики НСФ-23 |
|
|---|---|
| Характеристика | Значение |
| Наибольший условный диаметр торцевого фрезерования, мм | 40 |
| Наибольший условный диаметр сверления, мм, в стали 45 | 23 |
| Наибольший диаметр нарезаемой резьбы в стали, мм, в стали 45 | М16 |
| Наибольшее перемещение шпинделя, мм | 90 |
| Расстояние от торца шпинделя до рабочей поверхности стола, max/min, мм | 392 / 20 |
| Расстояние от оси шпинделя до направляющей колонны, мм | 213 |
| Продольный ход стола, мм | 225 |
| Поперечный ход стола, мм | 150 |
| Цена деления лимбов, мм | |
| продольного, поперечного | 0,02 |
| вертикального перемещения шпинделя | 0,2 |
| Число скоростей шпинделя | 250-4000 |
| Пределы частоты вращения шпинделя, об/мин | |
| диапазон 1 | 250-1300 |
| диапазон 2 | 800-4000 |
| Тип подачи шпинделя | ручной |
| Внутренний конус отверстия шпинделя, ГОСТ 25557-2016 | Морзе 3 АТ6 Тип AI |
| Размеры стола 2х координатного, мм | |
| ширина | 240 |
| длина | 425 |
| Т-образный паз, количество, № по ГОСТ 1574-91 | 3, №14 |
| Размеры стола основного, мм | |
| ширина | 392 |
| длина | 355 |
| Т-образный паз, количество, № по ГОСТ 1574-91 | 3, №14 |
| Электрооборудование | |
| Ток питающей сети | переменный трехфазный 50Гц, 380 В |
| Мощность привода, кВт | 1,5 |
| Частота вращения, об/мин | 1500 |
| Габаритные размеры станка, мм, не более | |
| длина | 617 |
| ширина | 896 |
| высота | 1085 |
| Масса НСФ-23 станка (нетто), кг, не более | 210 |
| Условия эксплуатации | |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 4 |
| Температура окружающей среды, °С | от плюс 1 до плюс 40 |
| Влажность воздуха при плюс 25 °С, %, не более | 80 |
| Атмосферное давление, кПа | 84..106,7 |
Стандартная комплектация
- Станок настольный сверлильно-фрезерный НСФ-23 – 1 шт.;
- Стол 2х-координатный - 1 шт.;
- Электро щит – 1шт.;
- Штревель М12 – 1шт.;
- Паспорт – 1 экз.;
- Руководство по эксплуатации – 1 экз.
- Деревянная обрешетка
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Отзывы о НСФ-23:
Отзывов пока нет, но ваш может быть первым.
Масса брутто: 231 кг.
Габариты в упаковке ДхШхВ, мм: 679x986x1194
Габариты в упаковке ДхШхВ, мм: 679x986x1194
