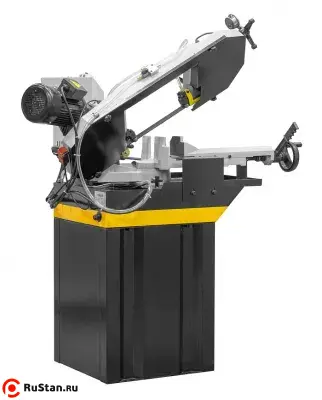

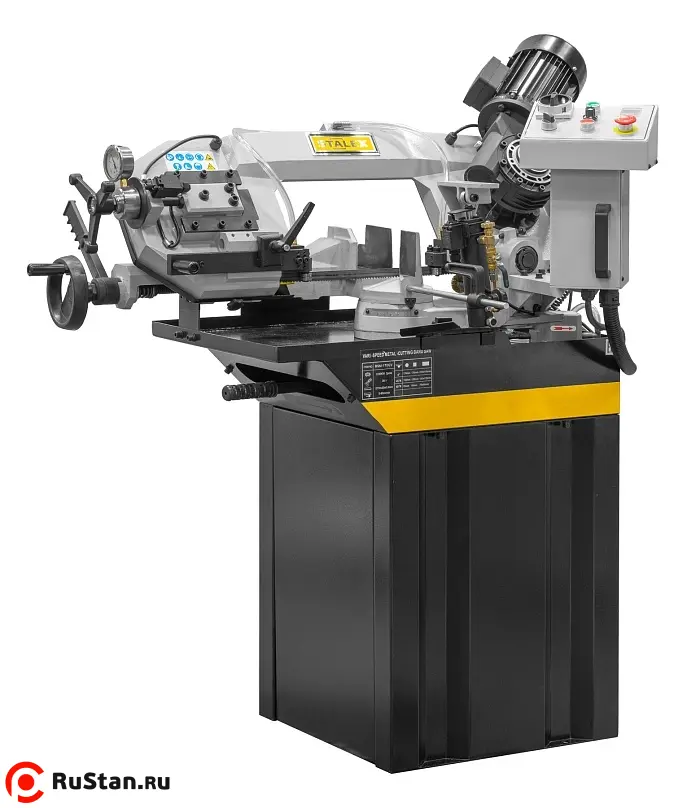

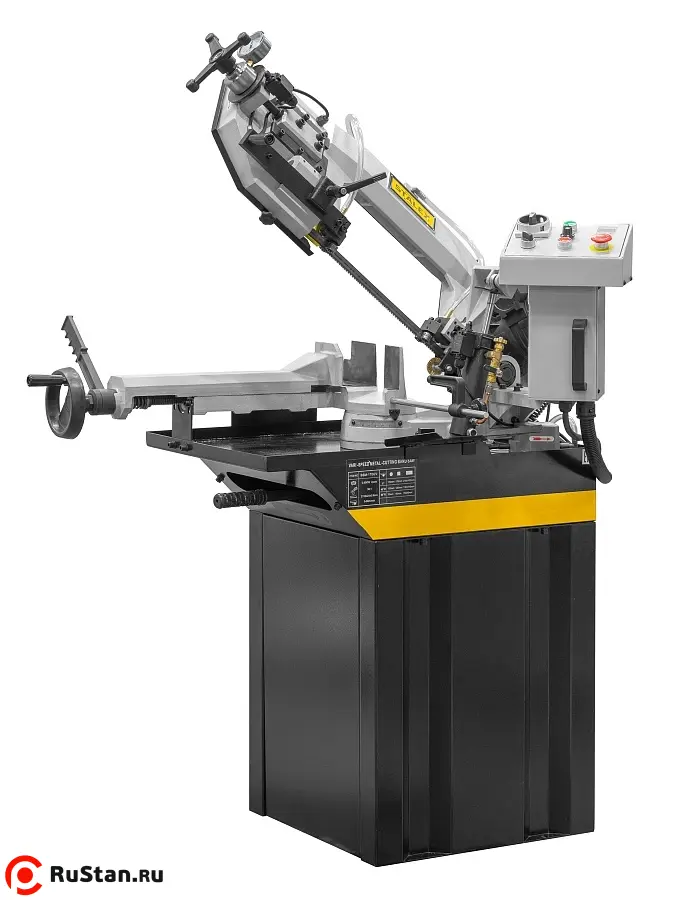

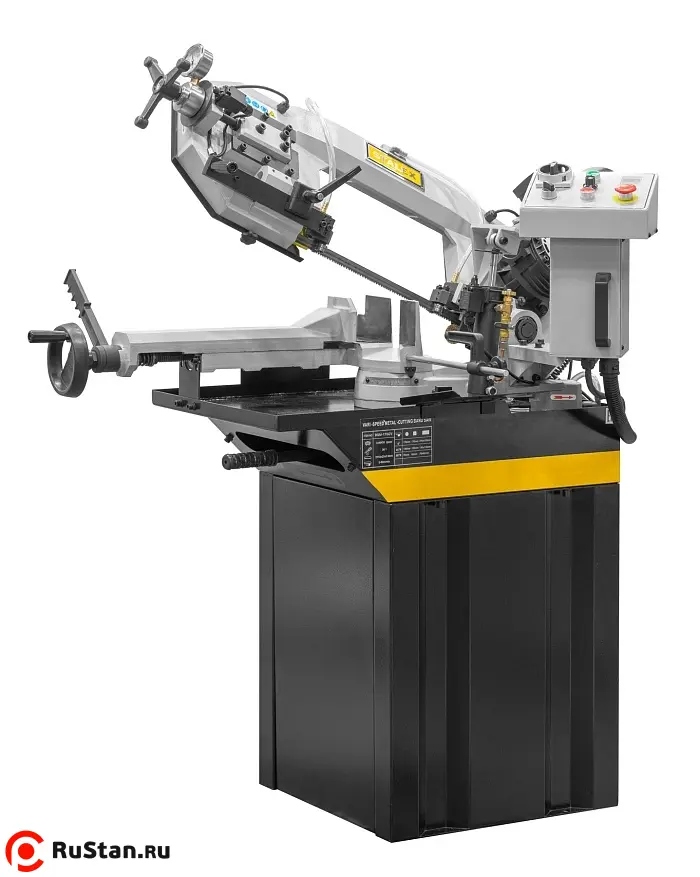

Ленточнопильный станок с гидроразгрузкой Stalex BSМ-225GV

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.
Станок Stalex BSM-225GV позволяет делать распилы заготовок диаметром до 225мм.

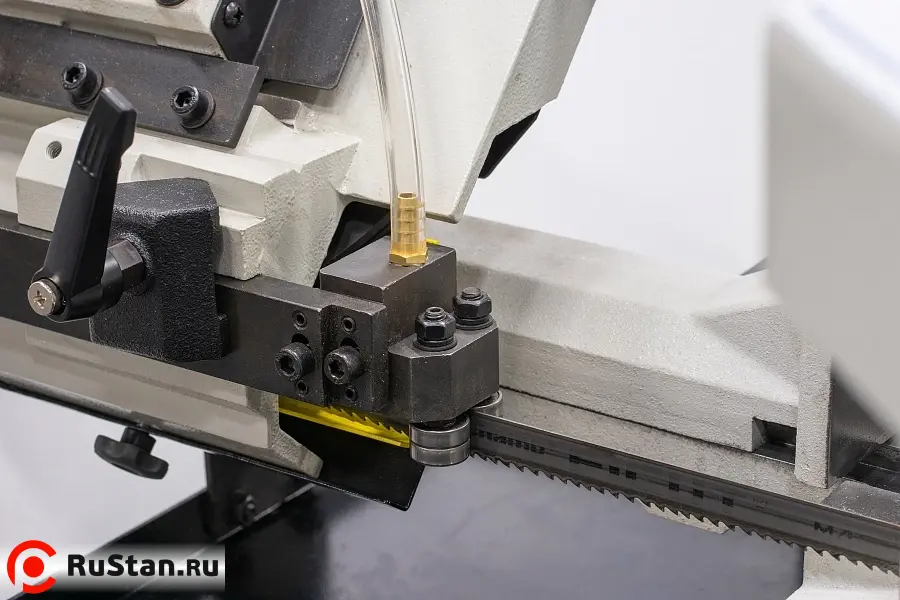

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Основные элементы cтанка Stalex BSM-225GV

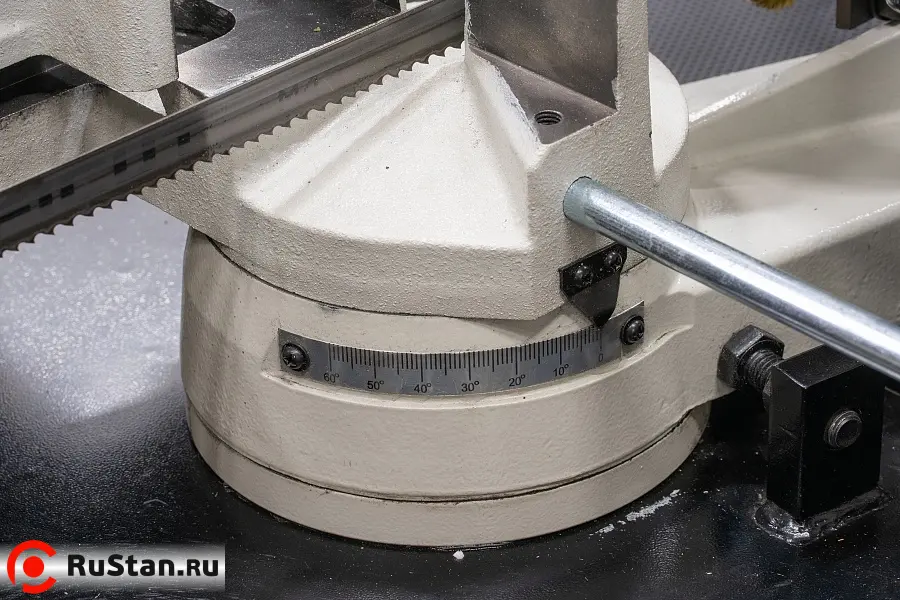

• Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 18:1)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,2 литра.
• Точность движения ленты обеспечивается за счет твёрдосплавных пластин и роликовых подшипников

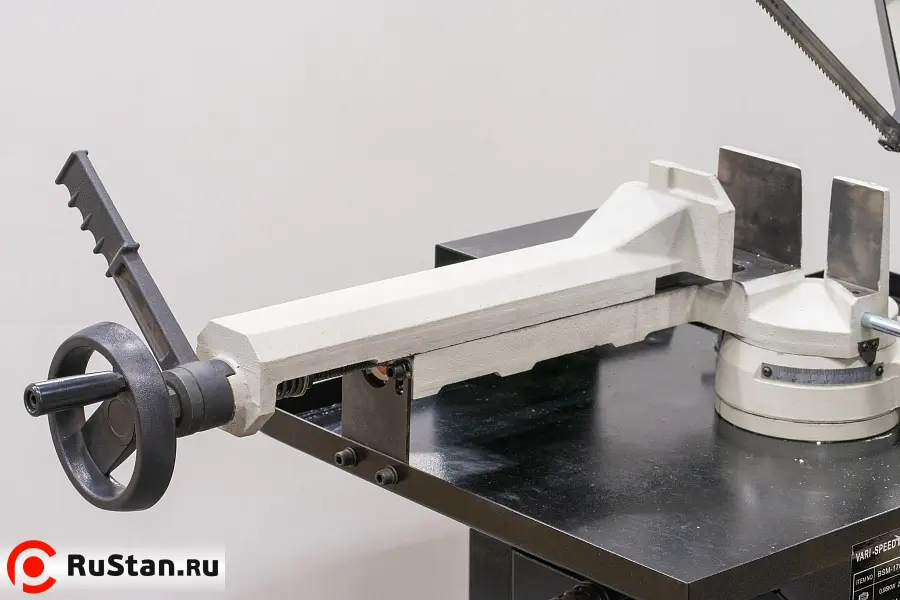

• Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)

Технические характеристики BSМ-225GV
Характеристика	Значение

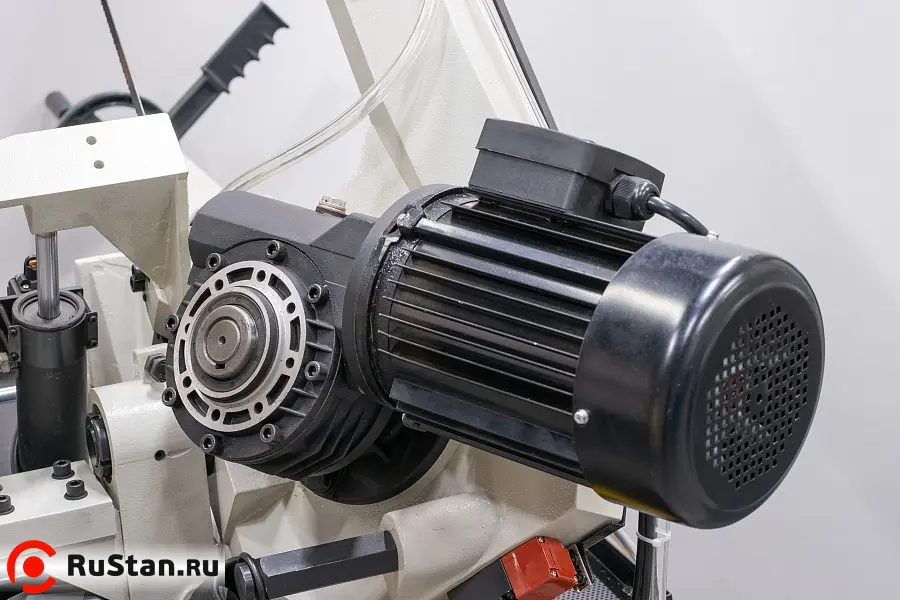

Мощность двигателя	1.5 кВт. (3-х фазный, 380 вольт)
Двигатель СОЖ	0,045 кВт. (220 вольт)
Привод	зубчатый
Скорость резания	5-90 м/мин
Рабочая зона	+90°	+30°	+45°	+60°
	225	200	160	100
	200	190	150	100
	260x150	210x140	160x140	100x115
Передаточное отношение	36:1
Угол разворота рамы
Диаметр шкивов	Ø 300 мм
Размер полотна	2450х27х0,9 мм
Рабочая высота станка	920 мм
Подача пильной рамы	собственный вес с гидрорегулировкой
Зажим заготовки	ручной (+ рычаг быстрой доводки)
Объём бака СОЖ	15,2 л
Упаковка	фанерный ящик, отгружается одним местом, 1350х580х970 мм, станок и тумба/подставка поставляется в одном ящике
Масса нетто/брутто	197/237 кг
Производство	Китай
Гарантия	1 год

Комплектация станка

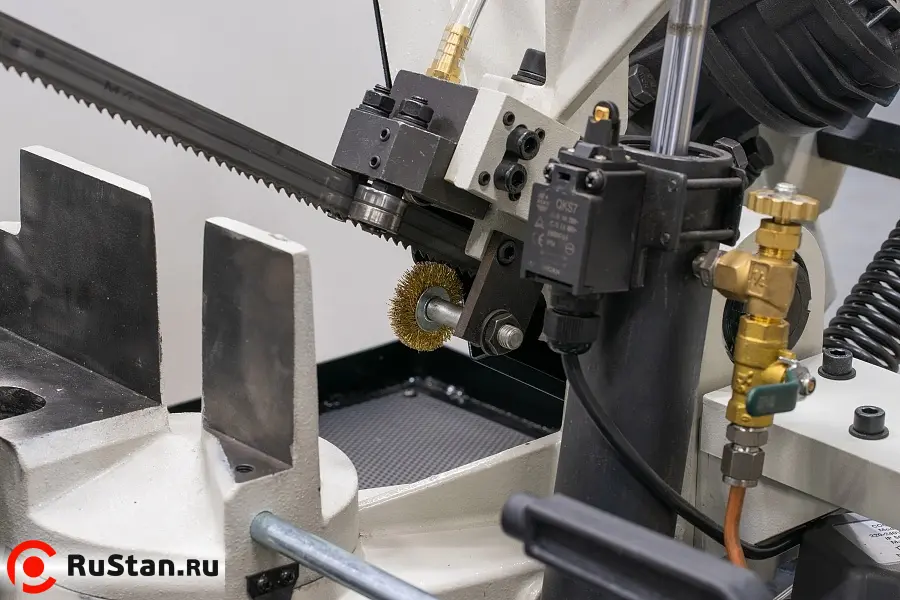

• Подвижная направляющая с роликовыми подшипниками натяжения полотна
• Перепускной клапан плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и рычагом быстрой доводки
• Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
• Трёх лучевой маховик механического натяжения ленты

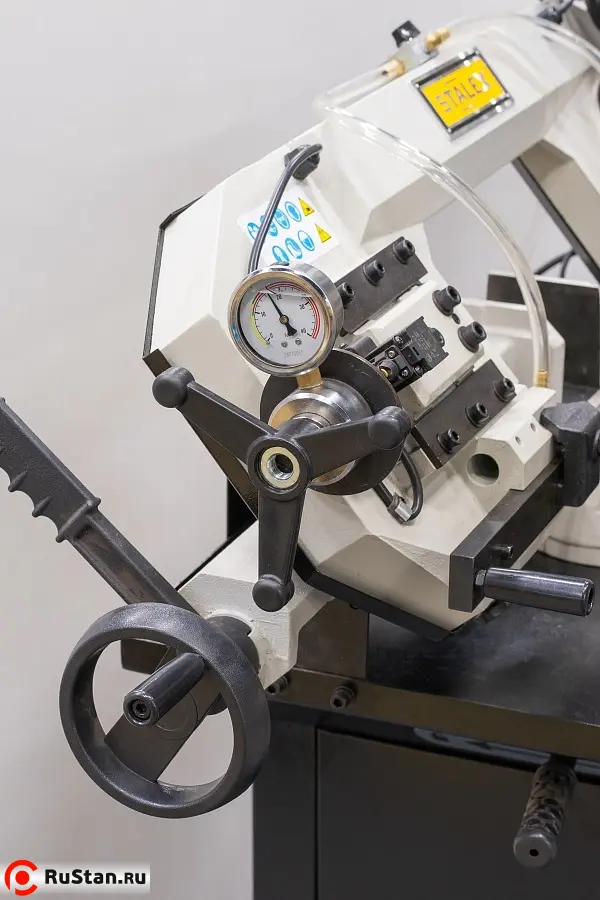

• Датчик контроля натяжения полотна – тензометр

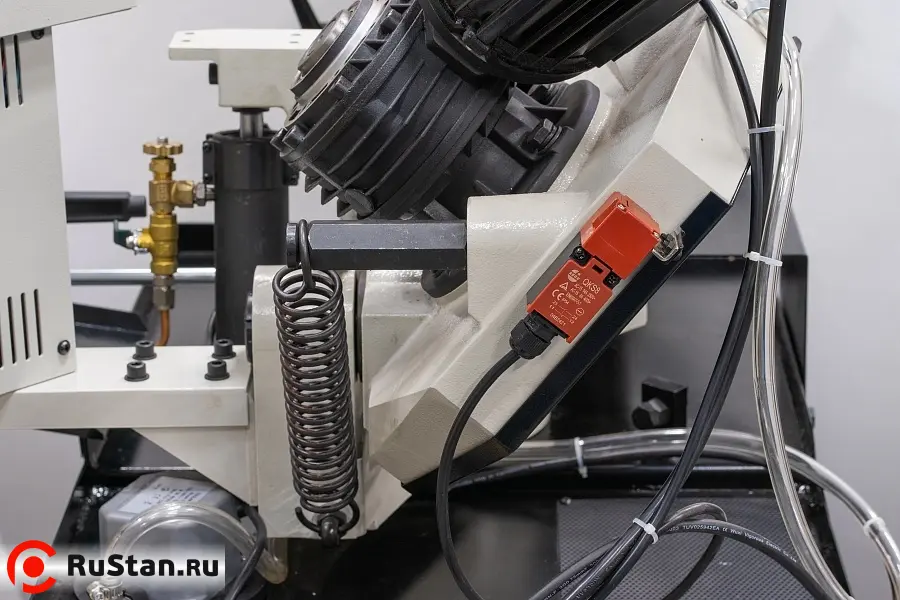

• Защита – датчик на обрыв полотна (остановка станка) / датчик при открытии кожуха рамы (остановка станка)
• Мерный упор 300 мм

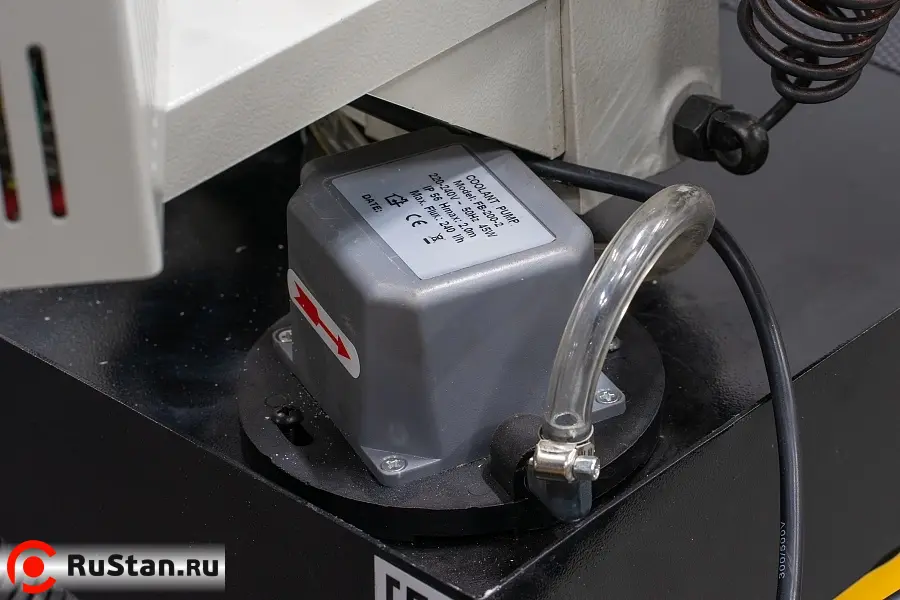

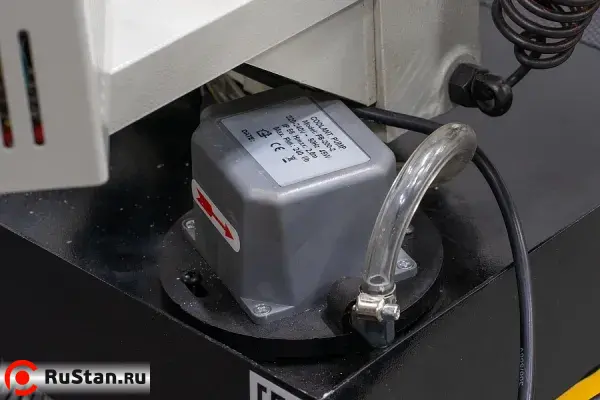

• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Пила ленточная квалитет М42
