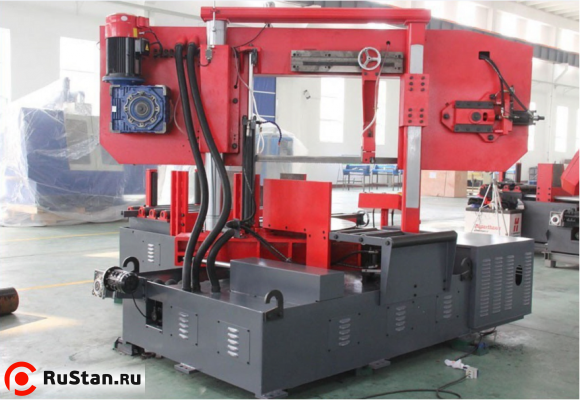

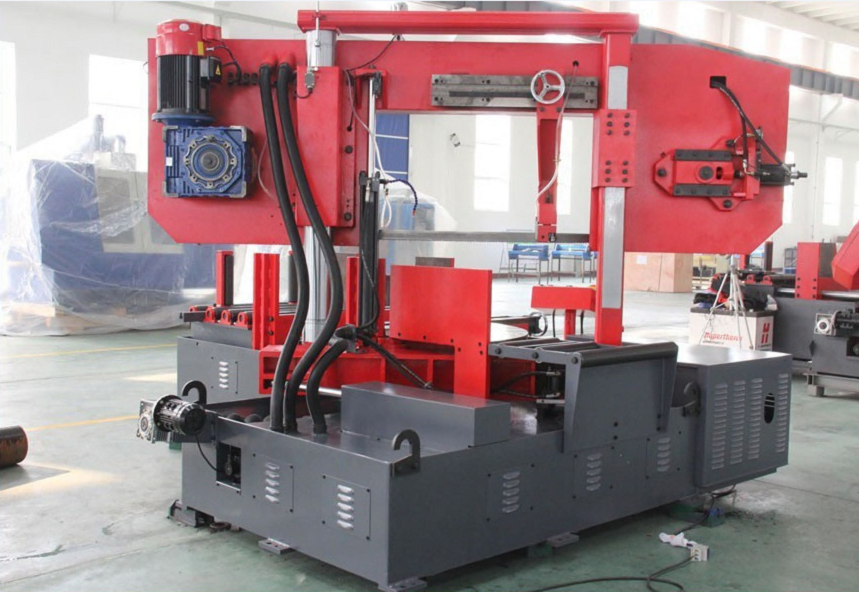

Автоматический ленточнопильный станок Stalex BS-600GА

Техническое описание станка

Модель Stalex BS-600GA является автоматическим ленточнопильным станком колонного одностоечного типа. Автоматический ленточнопильный станок предназначен для пиления труб и сплошных заготовок максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.

Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны): основная колонна большего диаметра, по которой вертикально перемещается горизонтальная пильная рама, и направляющая колонна, задающая окончательное жёсткое направление рамы при работе и на холостом ходу. Пильная рама представляет собой стальную сварную конструкцию.

На автоматических станках возможна работа как в ручном режиме (каждая операция выполняется вручную посредством нажатия соответствующей кнопки), так и в автоматическом режиме, когда станок выполняет весь цикл резания: зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. В автоматическом режиме оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тиски имеют механический ход. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Основные элементы и особенности

• Угол пиления заготовок: 90°, 15°, 30°, 45° (с шагом 1°)
• Поворот рамы происходит автоматически от ЧПУ станка и выводится на дисплей
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически
• Длина подачи заготовки контролируется автоматически c ЧПУ (CNC), движение происходит по линейным направляющим
• ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве
• Сенсорный дисплей управления
• Станок оснащён серводвигателем для плавной регулировки скорости вращения полотна 0-100 м/мин
• Предохранительный концевик на кожухе маховика и концевик за маховиком натяжения полотна для контроля/отключения станка при обрыве полотна
• Точная регулировка полотна с безлюфтовым вращением за счет конических подшипников и твердосплавных пластин
• Термозащита электродвигателя
• Система смазки и охлаждения полотна (СОЖ)
• Гидравлические тиски с возможностью быстрого зажима заготовок
• Механическое натяжение полотна с индикатором натяжения
• Дисковая щётка для очистки полотна от стружки, приводимая в движение от вращения шкива
• Конвейер для сбора стружки с автоматическим приводом
• Подсветка зоны резания
• Автоматический подъём рамы при завершении резки
• Гидравлические прижимы для пакетной резки

	Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

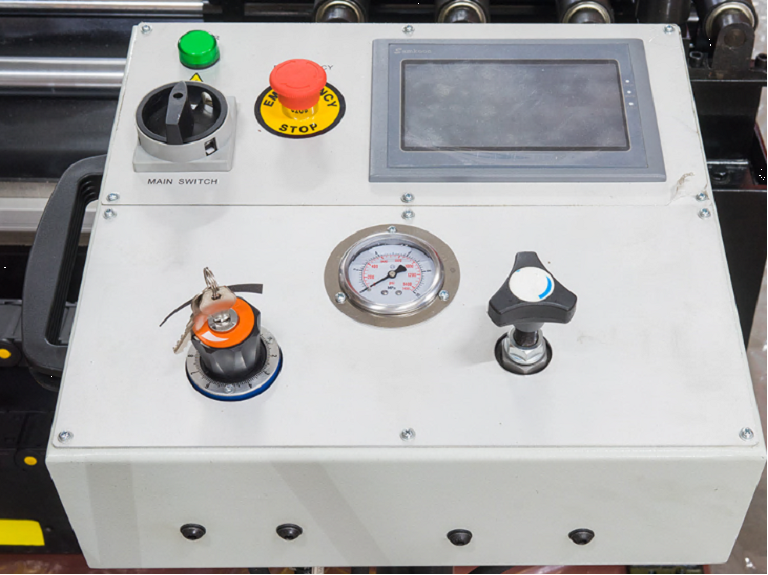

	Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.

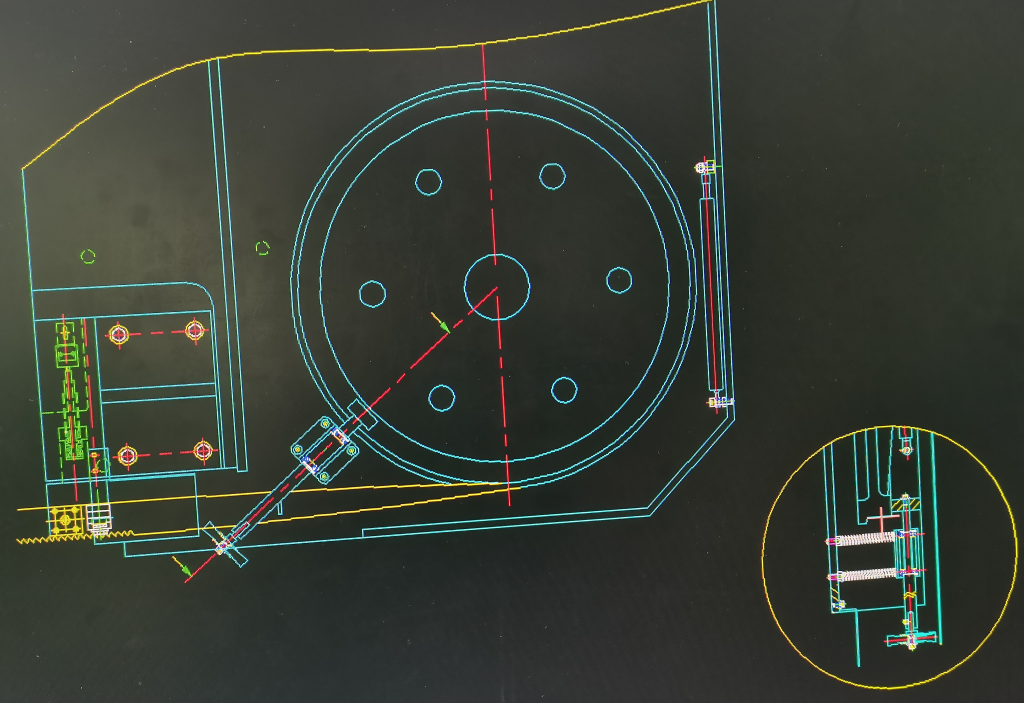

	Механическое натяжение полотна. Датчик контроля (на обрыв полотна). Концевика на натяжение полотна – нет.
	Индикатор натяжения полотна
	Предохранительные концевики на кожухе маховика

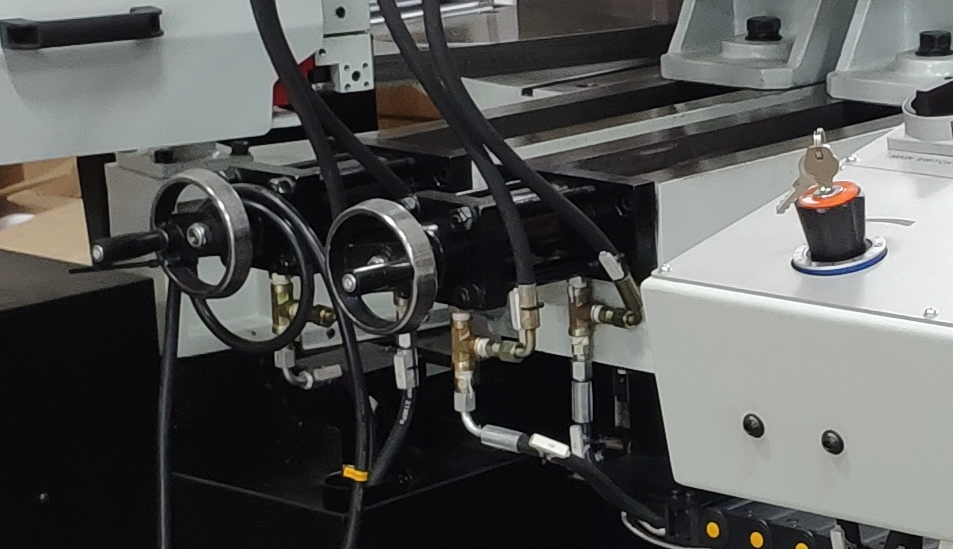

	Тиски гидравлические с возможностью быстрого зажима заготовок
	Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива)

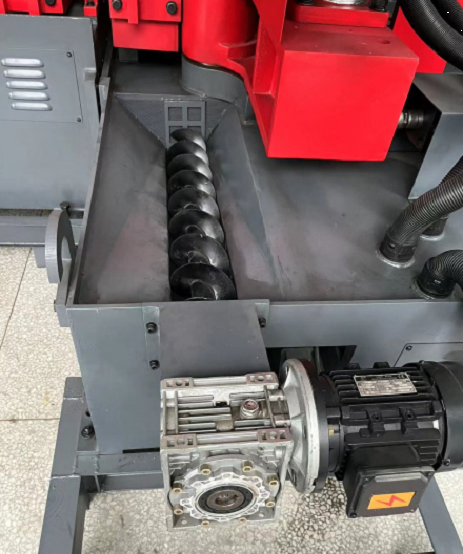

	Шнековый приводной конвейер для сбора стружки

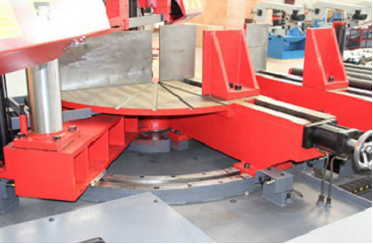

	Поворотный механизм
