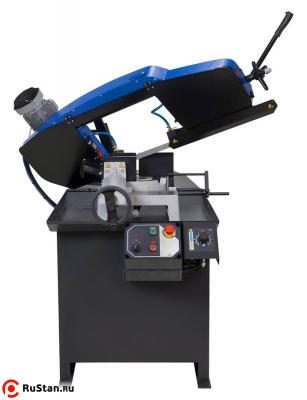

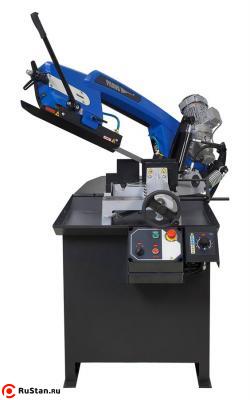

Универсальный ленточнопильный станок Pilous ARG 235 Plus F

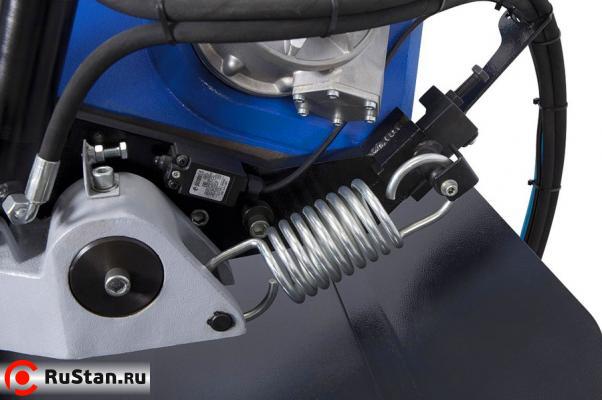

Универсальный ленточнопильный станок Pilous ARG 235 Plus F, предназначен, в основном, для использования в условиях серийного производства, а также в металлообрабатывающих мастерских и ремонтных цехах производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали. Подъем рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема и опускания рамы. Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от -45° до 60°. Поворотный стол исключает возможность пропила его рабочей поверхности.

Обновлённый тип рамы обеспечивает максимальную жесткость всей системы, аккуратность резания и увеличенный срок эксплуатации ленточного полотна. Вся электрическая проводка и элементы распределения охлаждающей жидкости расположены внутри рамы, которая защищает их от повреждений. Обновленный тип рамы сильно облегчает процесс замены ленточного полотна и очистки внутренней полости рамы. Вам просто нужно открыть замок откидной рамы, и она зафиксируется в верхнем положении. Помимо изменения в дизайне рамы произошло множество технических изменений, повышающих удобство использования станка, качество его работы и износоустойчивость. Новая регулируемая рукоятка подъема рамы значительно упрощает процесс использования станка. В качестве опции есть возможность установки щетки для очистки ленточнопильного полотна от стружки, которая приводится в движение ведомым шкивом.

Особенности Pilous ARG 235 Plus

• Несущие компоненты выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
• Современный дизайн рамы позволяет распиливать заготовки больших размеров  под разными углами;

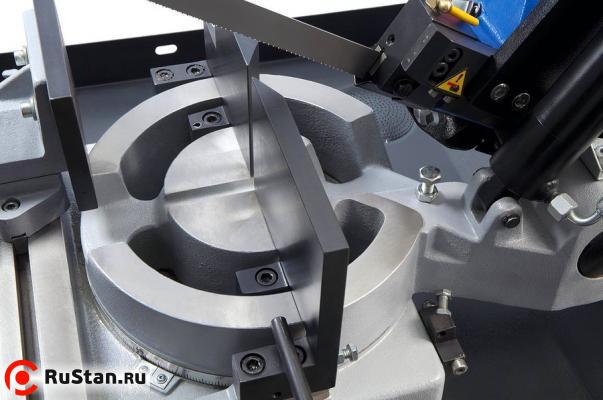

• Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰;

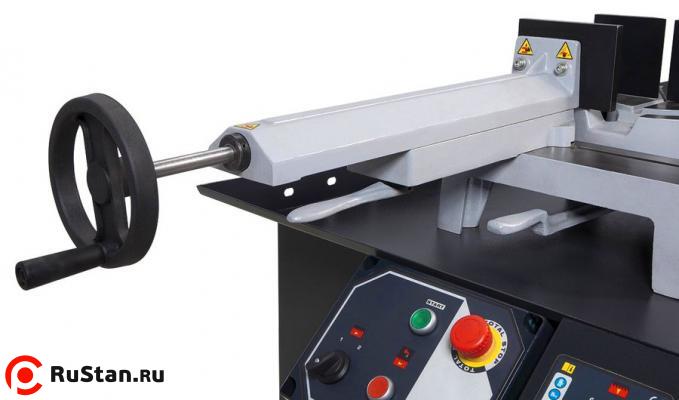

• Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
• Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
• Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы.
• Бесшумный и необслуживаемый червячный мотор-редуктор;
• Трехфазный двигатель с частотным управлением (400 В) с возможностью выбора скорости пилы от 15до90 м/мин

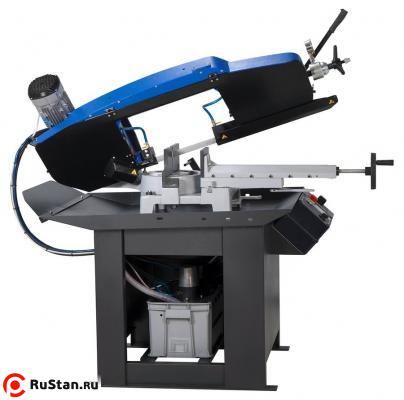

• Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
• Удобное и простое управление станком с эргономичной панели закрепленной на тумбе станка;
• Упор для выставления заготовок со шкалой, длиной 250 мм.

Технические характеристики ARG 235 Plus F
Характеристика	Значение
Потребляемая мощность мотора	400 В, 50 Гц 0,9/ 1,4 кВт
Мотор помпы	400 В, 50 Гц 0,05 кВт
Скорость резания	15-90 м/мин
Рабочая зона	90°	- 45°	+ 45°	60°
	235	165	185	115
	230	145	160	80
	280 x 180	185 x 80	185 x 100	115 x 80
Угол разворота рамы
Габариты ленты	2710х27х0.9
Высота стола	900 мм
Объем бака СОЖ	15 л
Габариты станка (мин./макс.)	1640х750х1400/1930х1610х2000 мм
Вес Pilous ARG 235 Plus F станка	295 кг.

Стандартная комплектация Pilous ARG 235 Plus

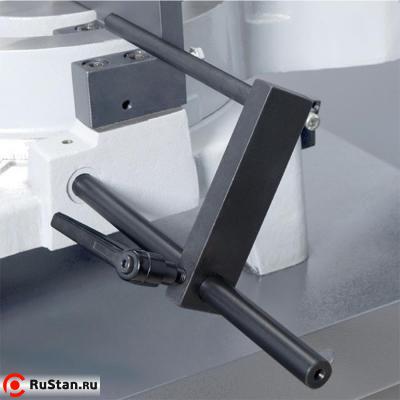

• Упор для выставления заготовок со шкалой, длиной 250 мм, DR

Дополнительные опции Pilous ARG 235 Plus

Частотный преобразователь

Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала.

Ручной прижим

Используется для зажима пакета заготовок. Обеспечивает простую и надежную дополнительную фиксацию заготовок сверху.

Лампа галогенная

Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений.

Смазка масляным туманом

Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.

DR

Упор для выставления заготовок со шкалой, длиной 500 мм

Щетка для снятия стружки KDM

Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна.

Индикатор натяжения пилы

Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки.

Ролик дополнительный PV

Облегчает процесс подачи заготовки при отсутствии рольганга. Может быть установлен как как на вход, так и на выход заготовки.

Автоматическое опускание рамы c заданной скоростью

В стандартной комплектации станков регулировочный клапан должен быть закрыт после подъема рамы в верхнее положение, после чего скорость опускания должна быть выставлена повторно. В данной опции дроссельный клапан оборудован дополнительным электрическим клапаном, который остается в заданном положении даже после подъема рамы, что исключает необходимость заново устанавливать нужную вам скорость. Данная опция исключает ошибку с правильной установки скорости резания, увеличивает срок службы ленточного полотна и упрощает работу при пакетной резке.
