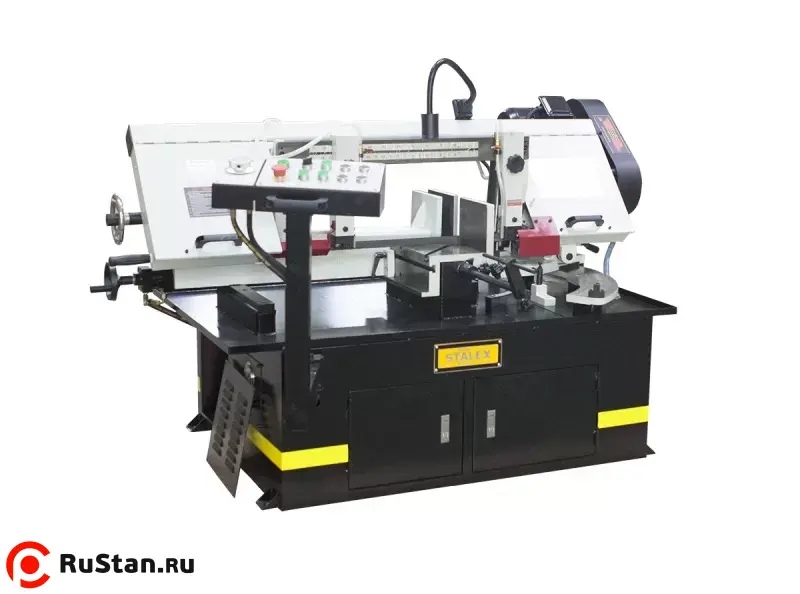

Полуавтоматический ленточнопильный станок Stalex BS-1018ТH
| Модель: |  |
Stalex BS-1018TH |
| Артикул: | |
388063 |
| Производитель: |  |
Каталог компании STALEX |
| Сертификат: |  |
Официальный дилер |
Техническое описание станка
Модель Stalex BS-1018TH является полуавтоматическим ленточнопильным станком, предназначенным для пиления профильных заготовок в серийном производстве и сплошных заготовок в штучных выпусках.

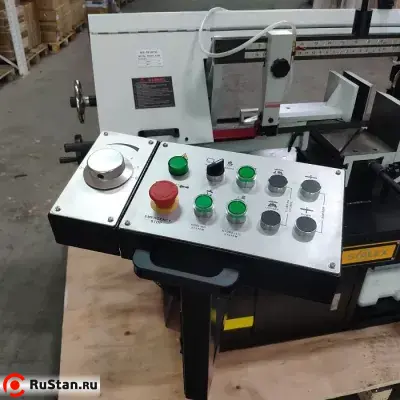

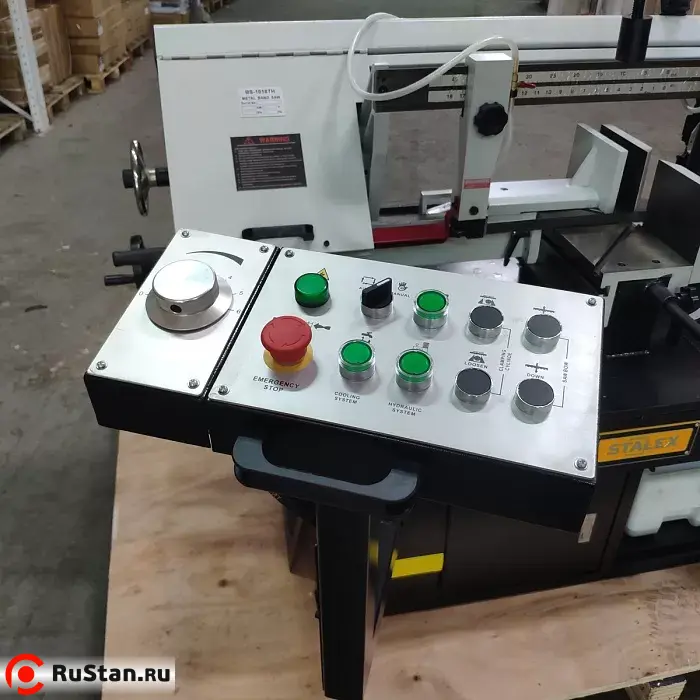

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

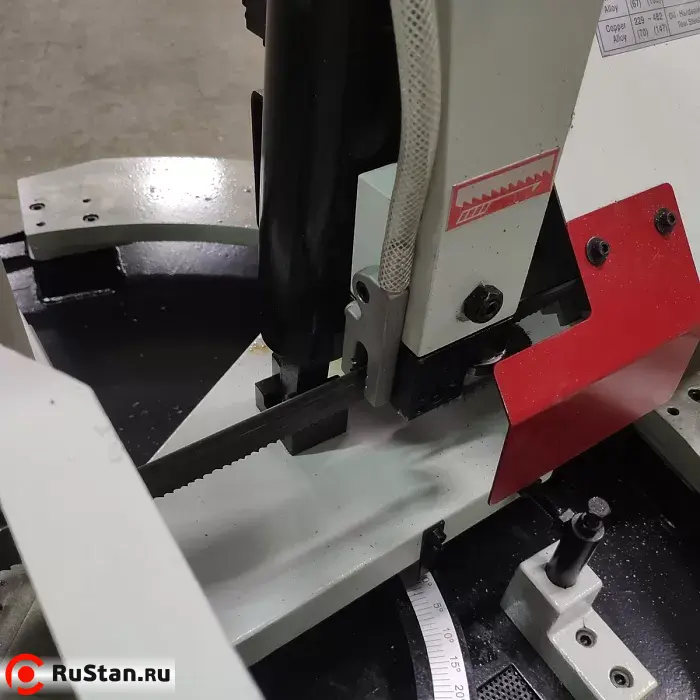

Станок Stalex BS-1018ТH разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 260мм, с поворотом рамы в обе стороны -45°… 0 …+45° …+60°. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.

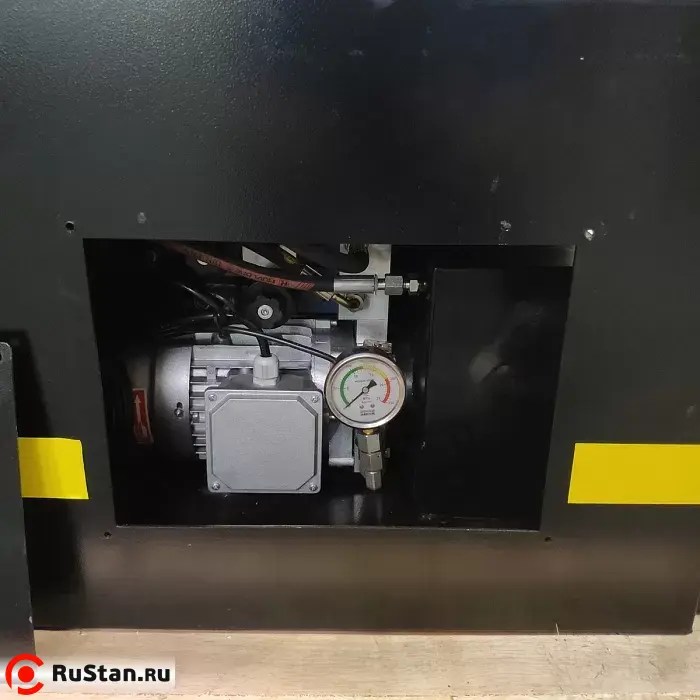

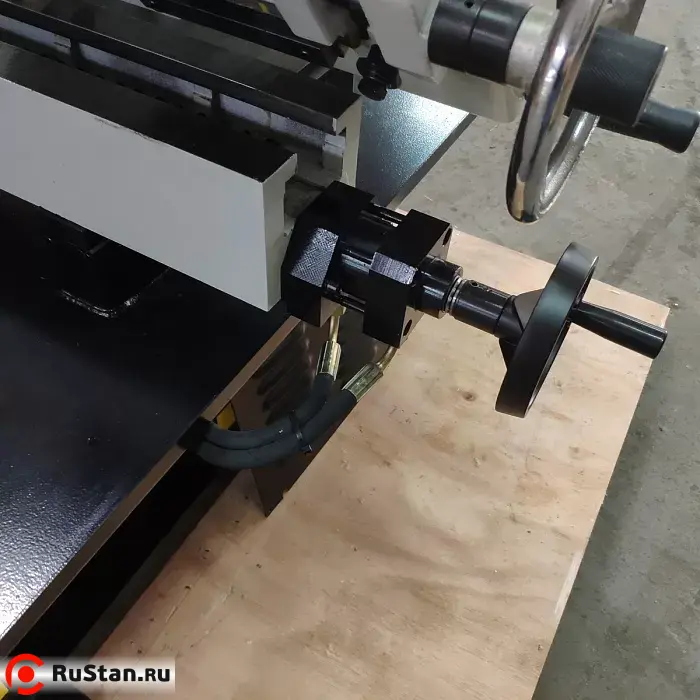

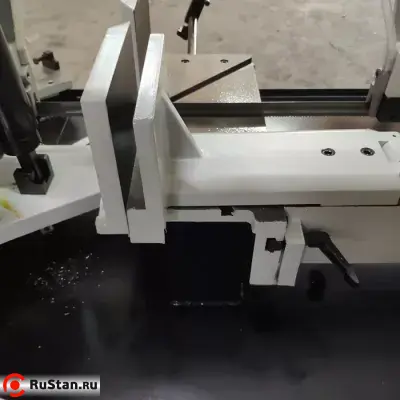

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Преимущества ленточнопильных станков Stalex BS-1018TH

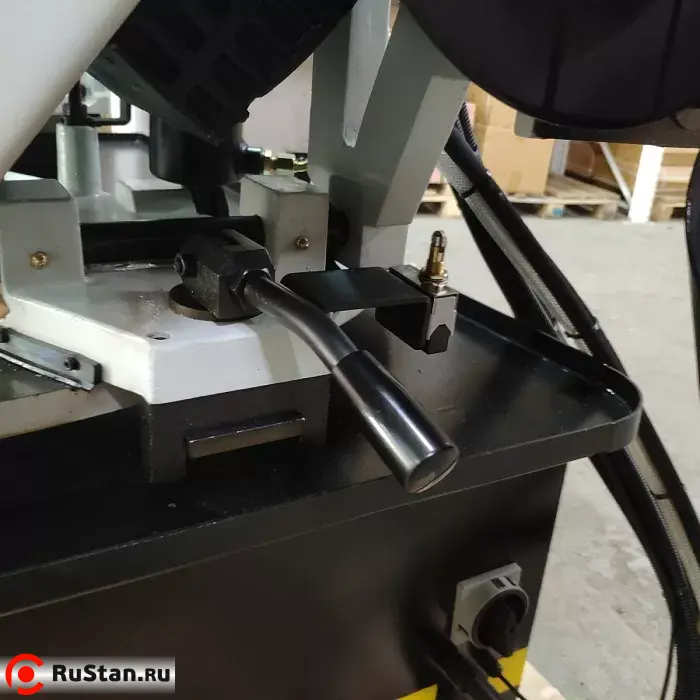

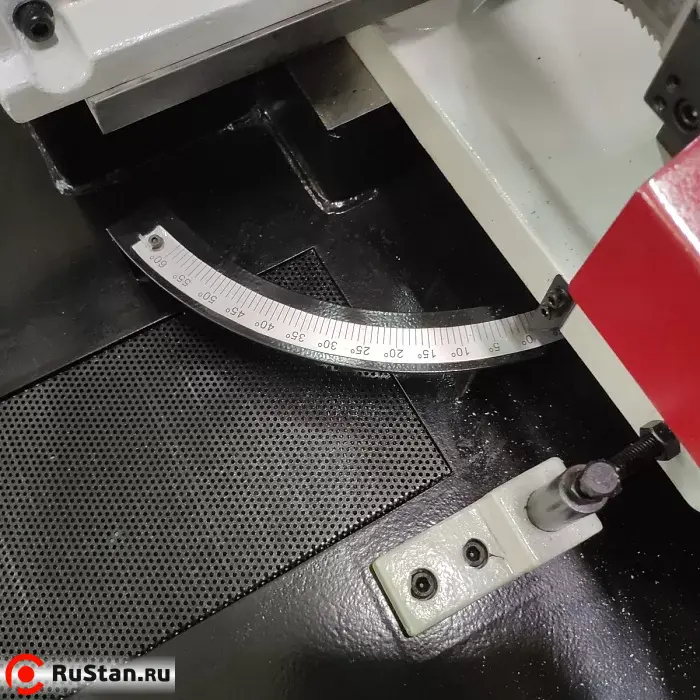

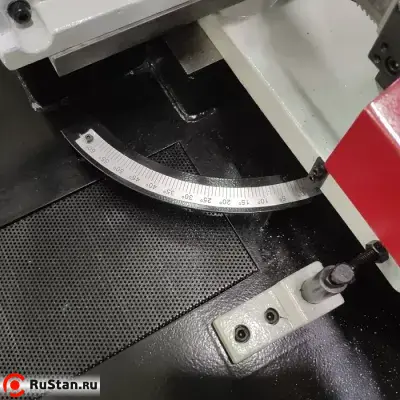

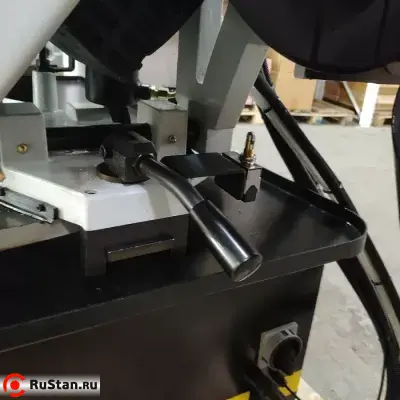

- Возможность поворота в обе стороны -45°… 0 …+45° …+60°.

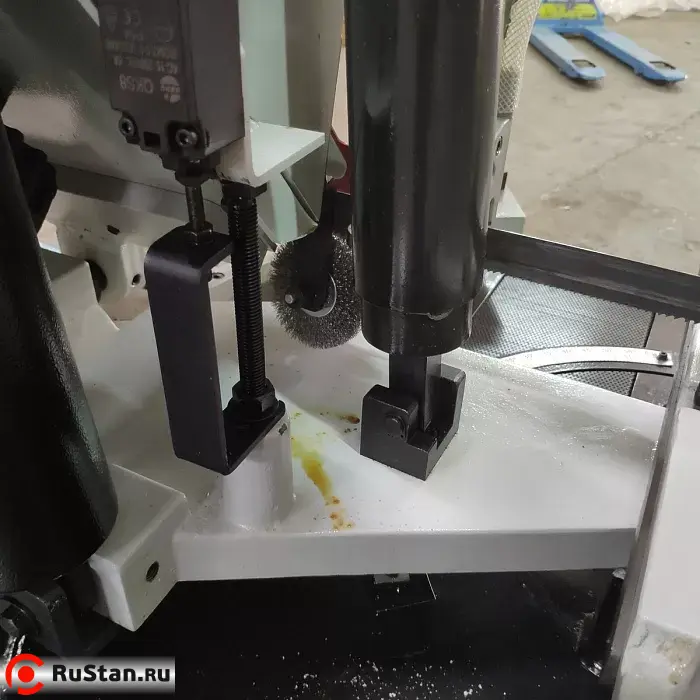

- Подвижные направляющие с твердосплавными пластинками

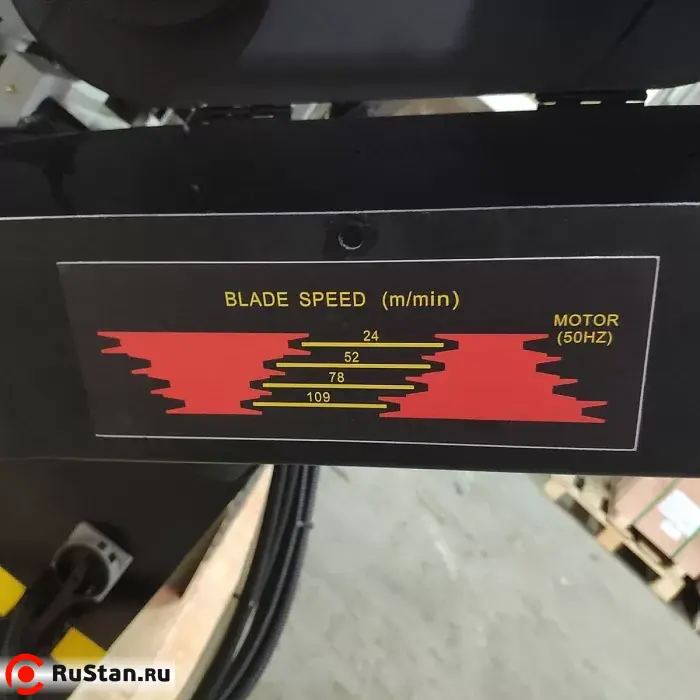

- Скорость вращения пилы, фиксированная 24, 52, 78, 109 м/мин
- Ручное натяжение ленты

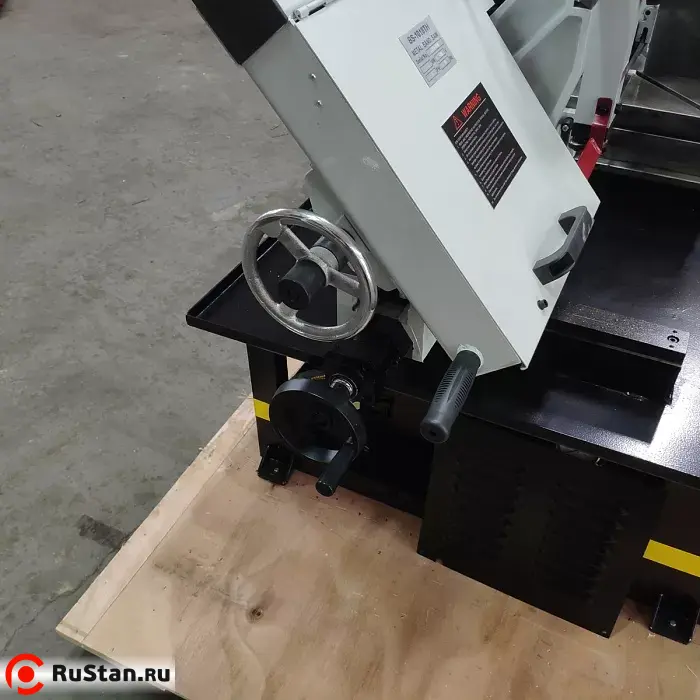

- Гидравлические тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации

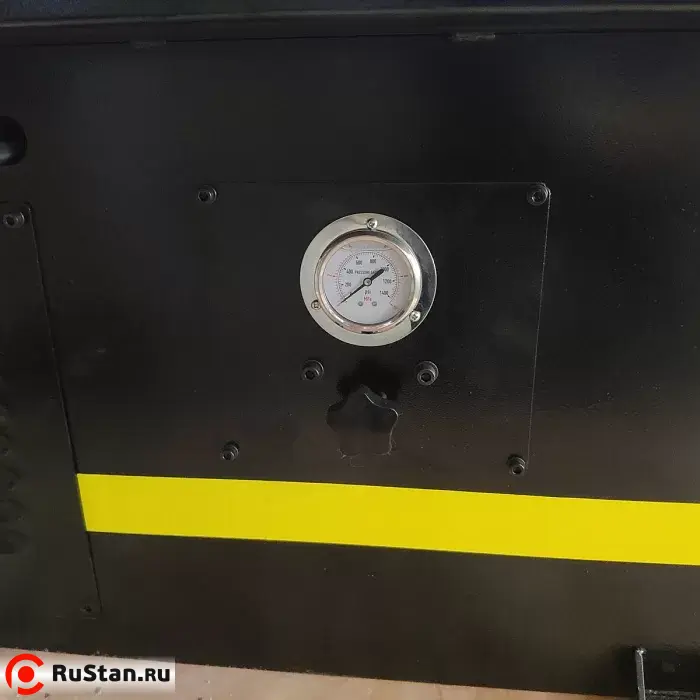

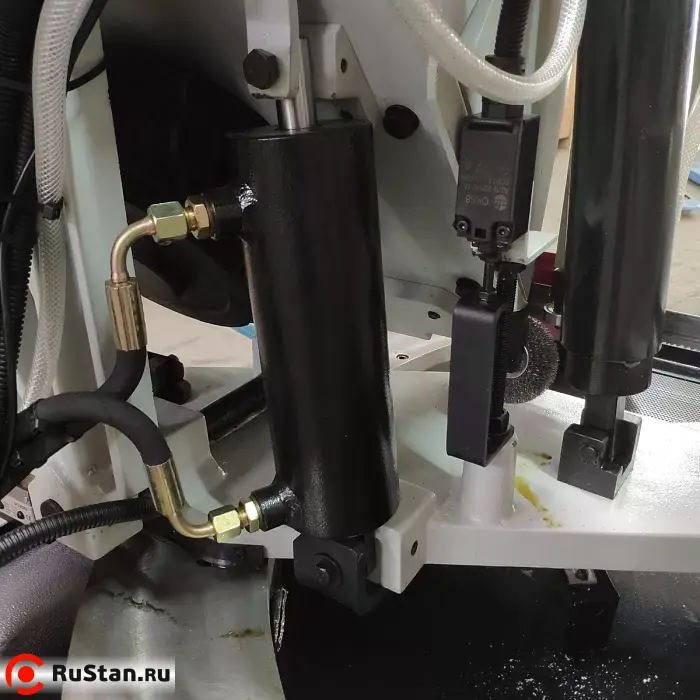

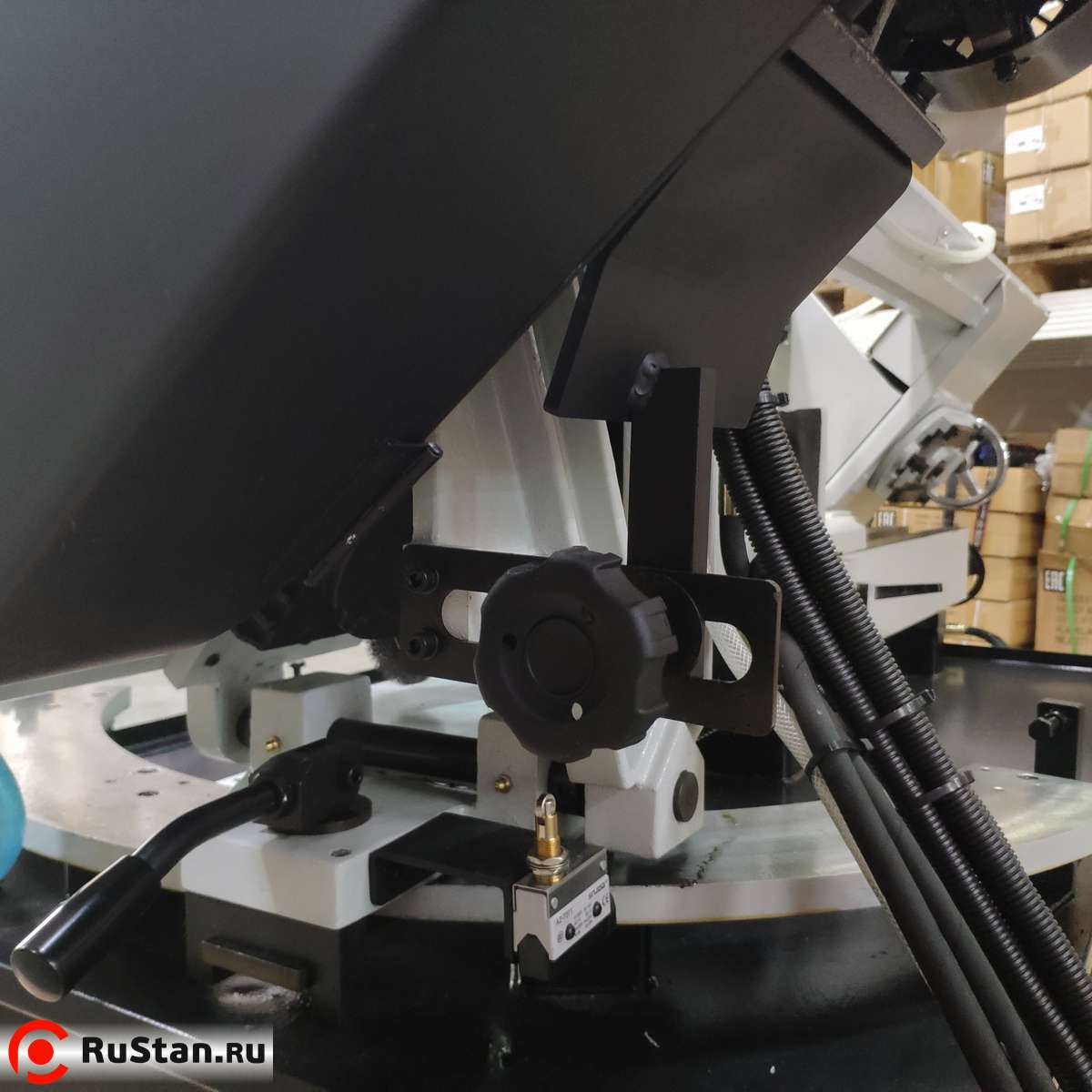

- Гидравлическая система опускания рамы + автоматическое отключение в нижней точке реза

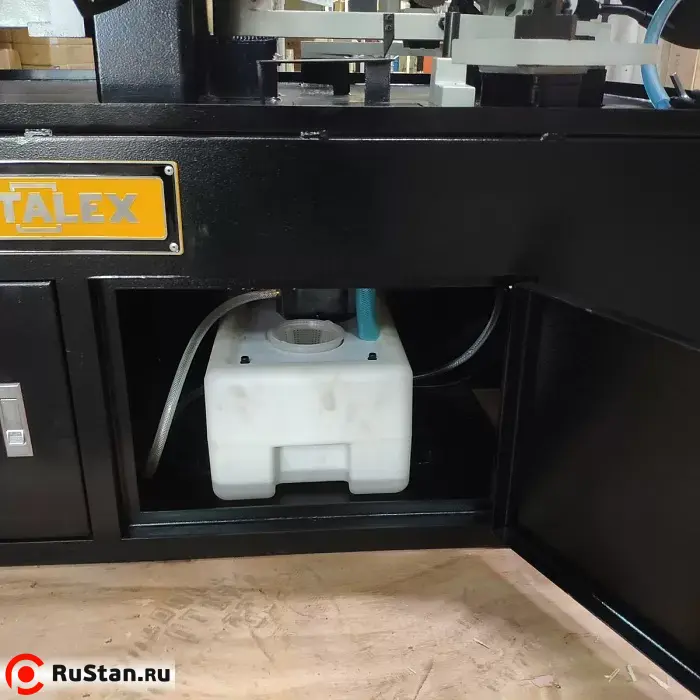

- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

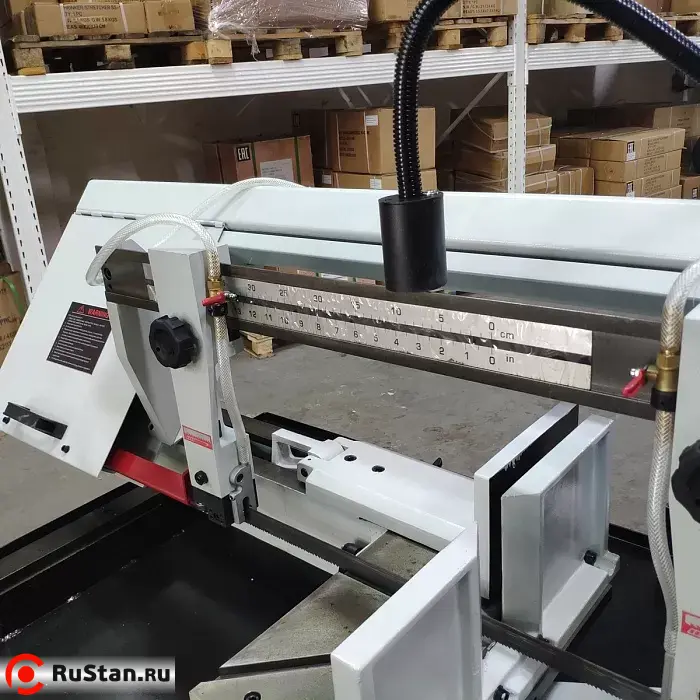

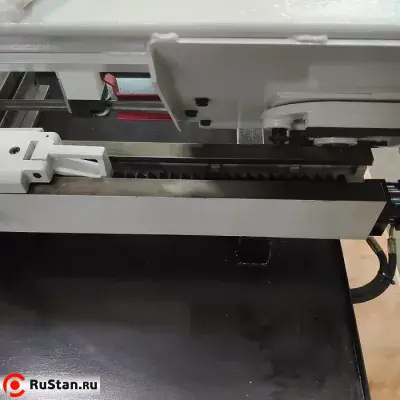

- Концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок
- Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)
Технические характеристики Stalex BS-1018ТH |
||
|---|---|---|
| Характеристика | Значение | |
| Модель | Stalex BS-1018TH | |
| Артикул | 388063 | |
| Возможность поворота | -45°… 0 …+45° …+60° в обе стороны | |
| Скорость вращения полотна | 24, 52, 78, 109 м/мин | |
| Размер полотна | 27х0,9х3660 мм | |
| Шаг зуба полотна в стандартной комплектации | Z 5/8 | |
| Подача пильной рамы | собственный вес с гидрорегулировкой | |
| Зажим заготовки | гидравлические тиски | |
| Диаметр шкивов | 365 мм | |

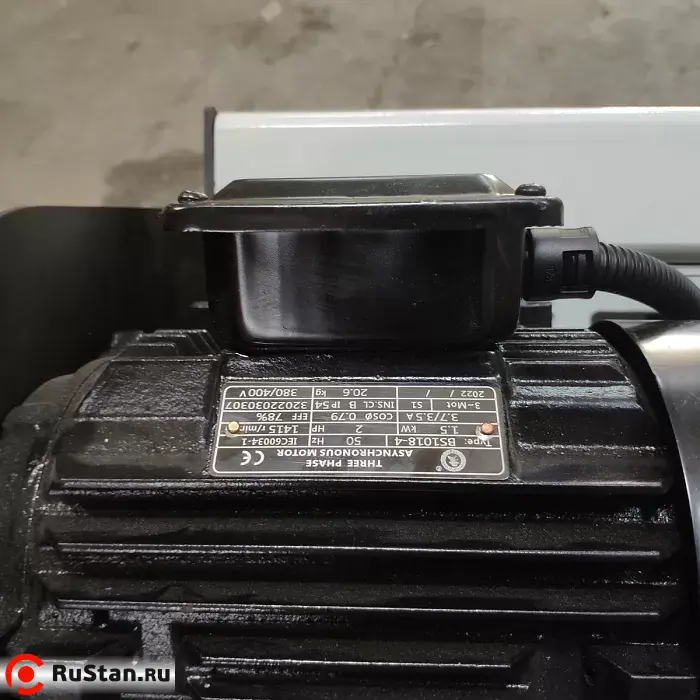

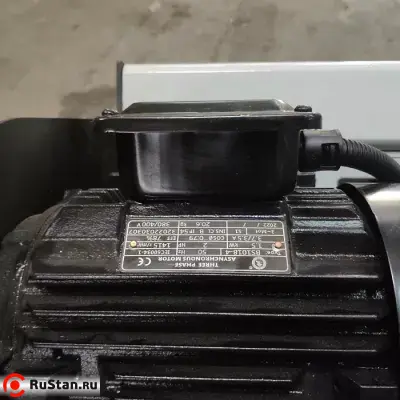

| Мощность двигателя | 1,5 кВт, 3-ёх фазный | |

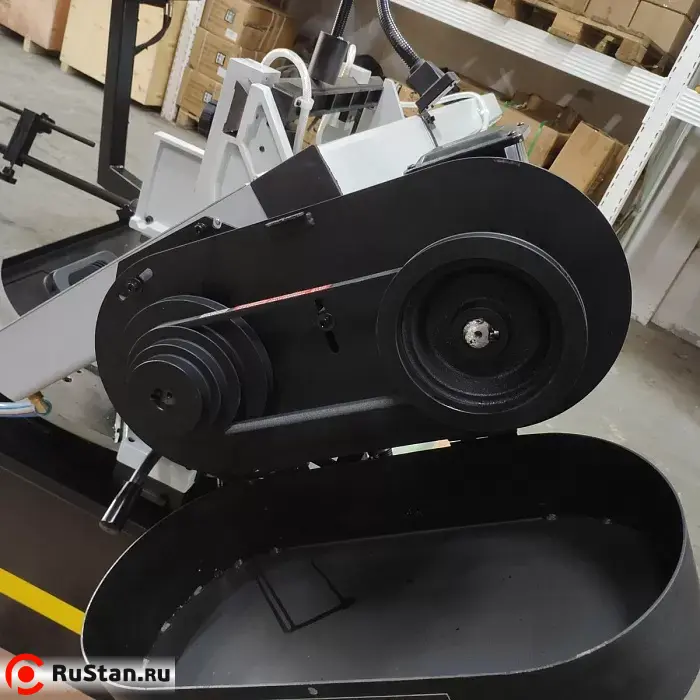

| Привод | клиноременной | |
| Размер упаковки | 2120х1310х1220 мм | |
| Масса Stalex BS-1018TH нетто/брутто | 515/653 кг | |
| Производство | Китай | |
| Гарантия | 1 год | |
Таблица распила
| Круг (диаметр), мм | 260 | 260 | 260 | 155 |
| Прямоугольник (Ш x В), мм | 260х130 | 260х430 | 300х200 | 125х125 |
| Ширина пропила (max), мм | 260 | 430 | 300 | 125 |
| Высота пропила (max), мм | 130 | 260 | 200 | 125 |
