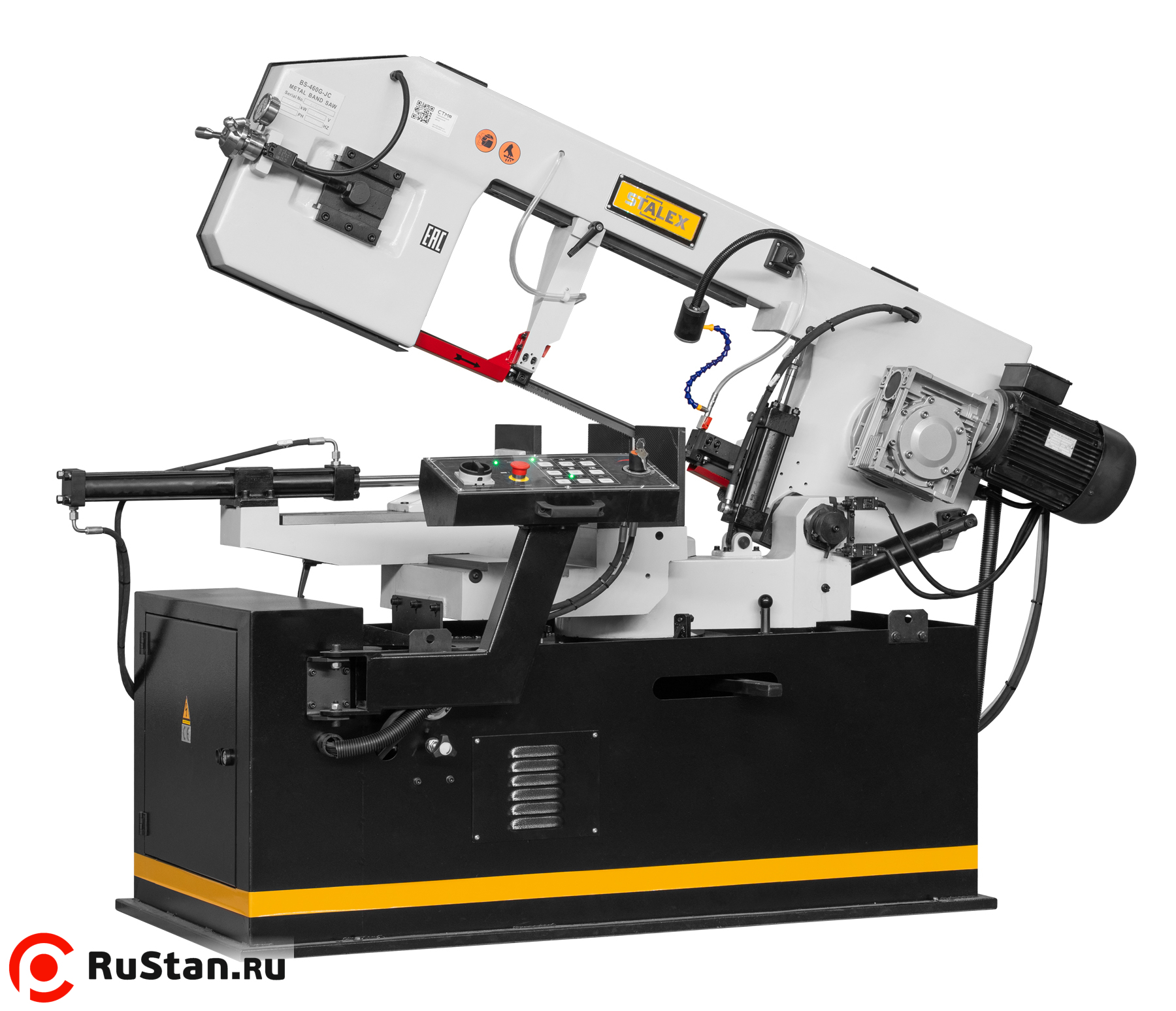

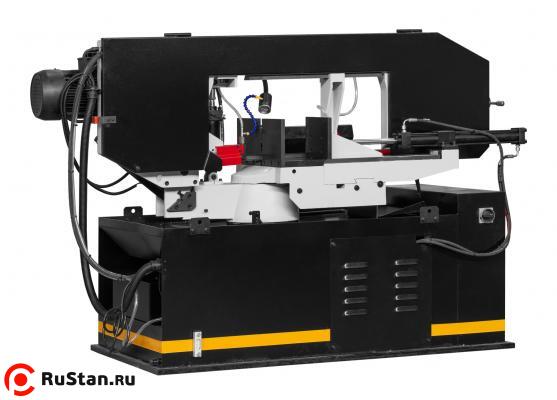

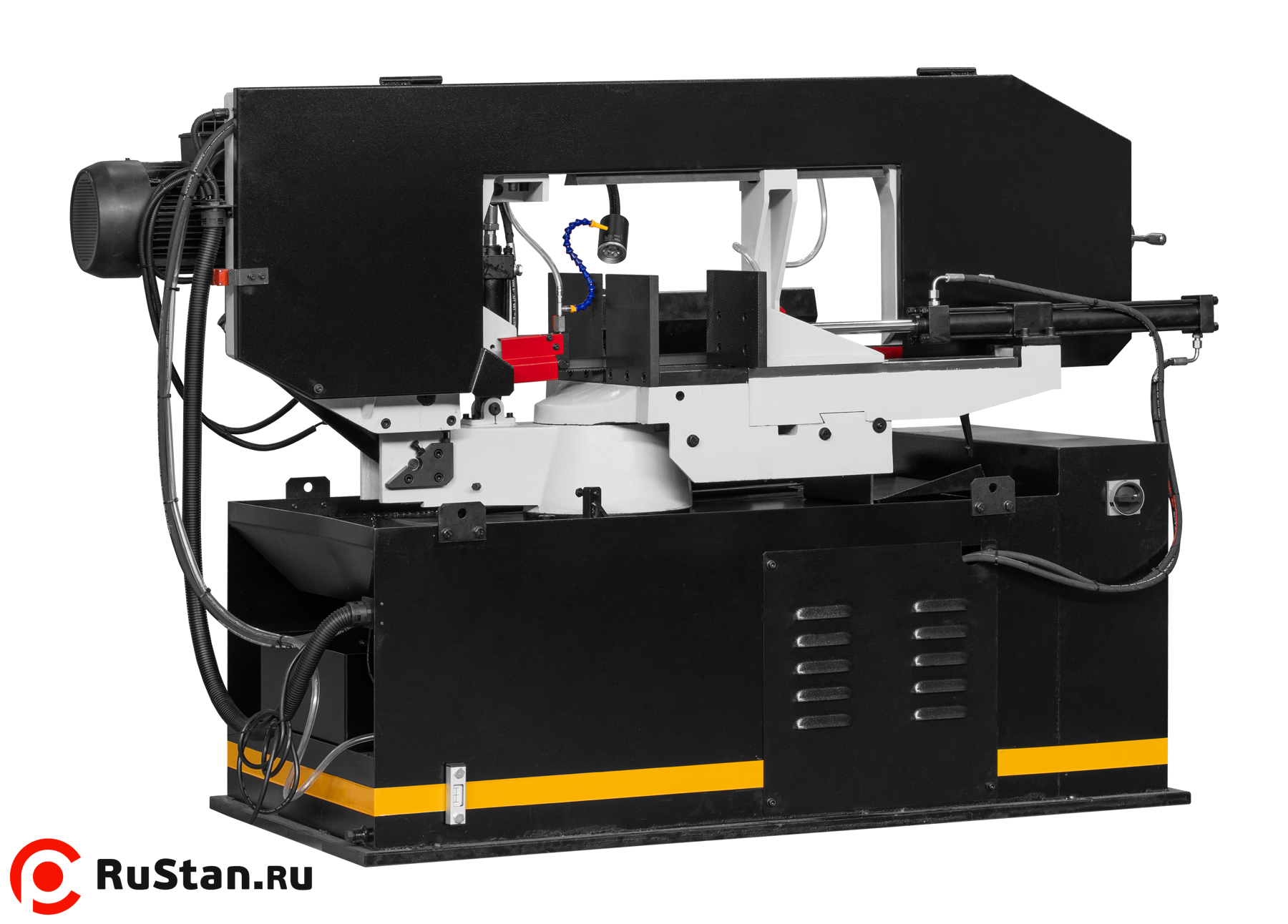

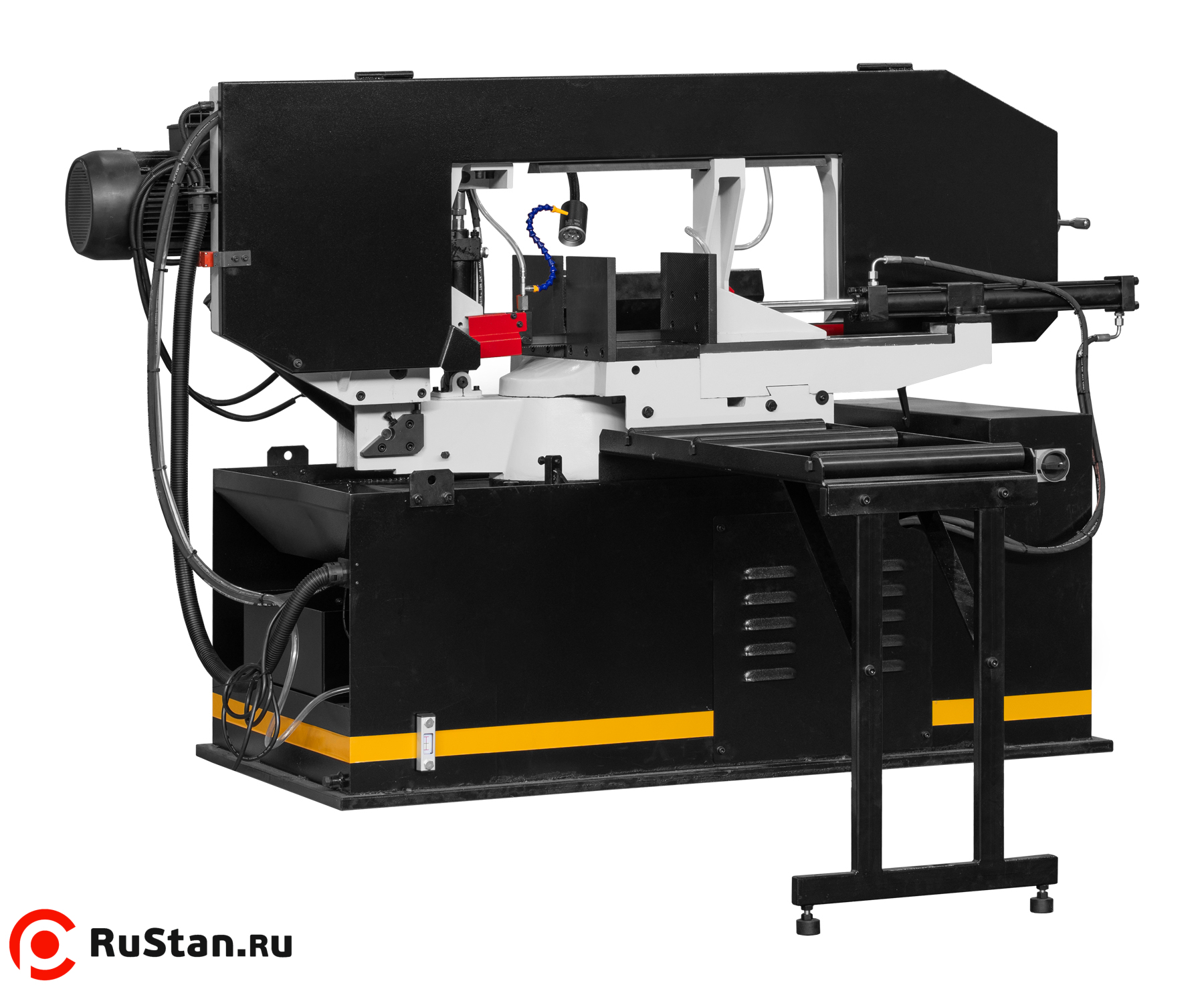

Гидравлический ленточнопильный станок Stalex BS-460G-JC

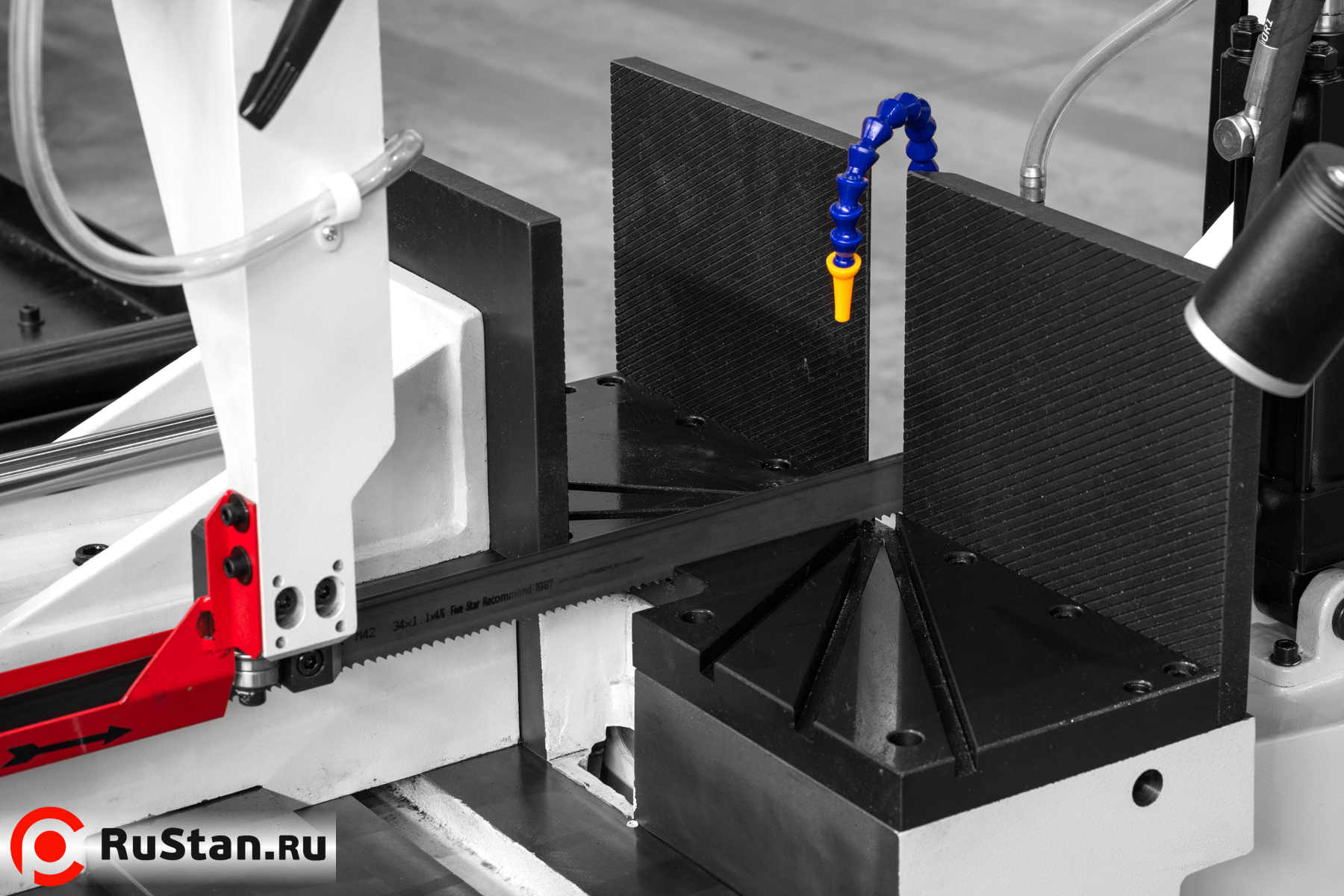

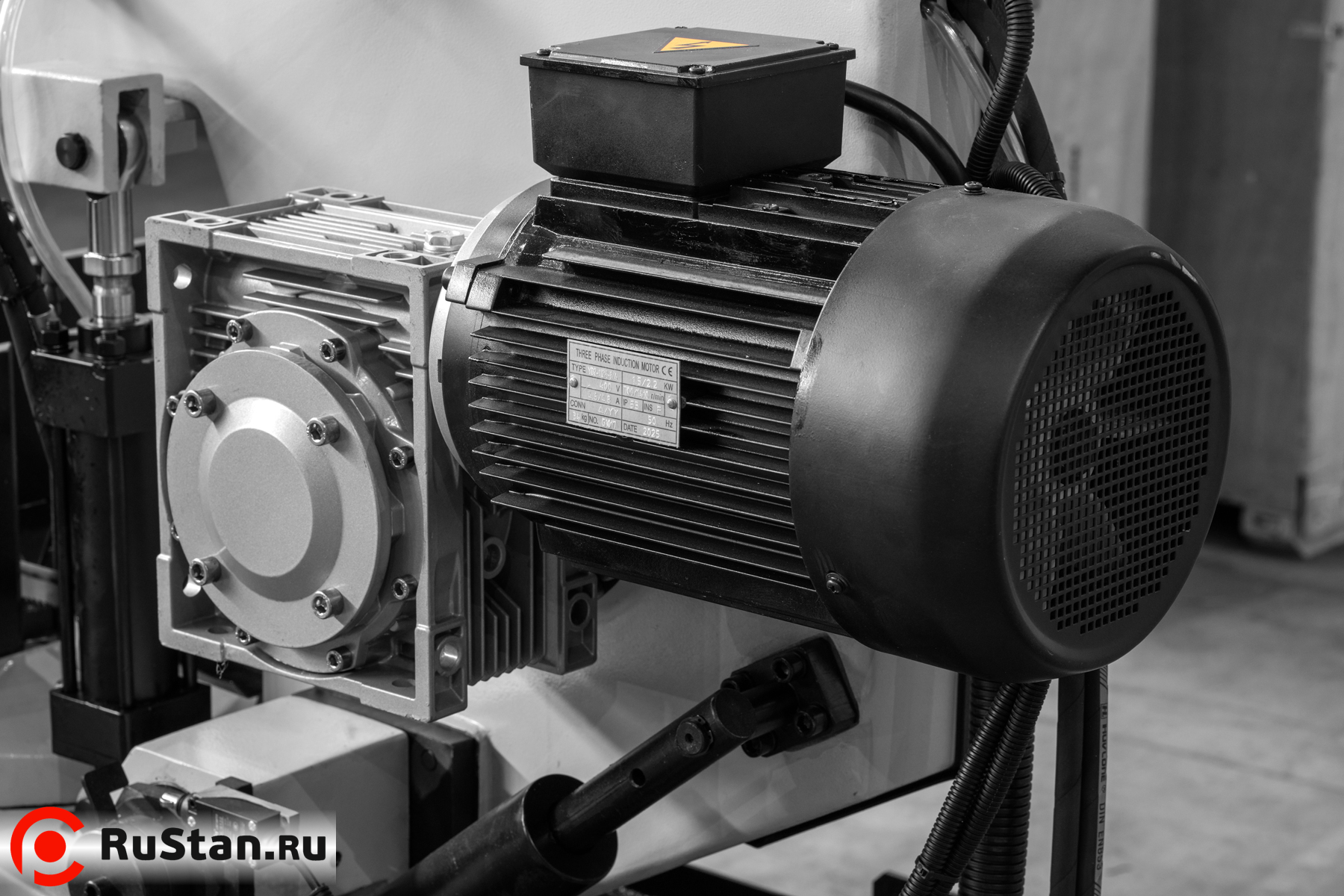

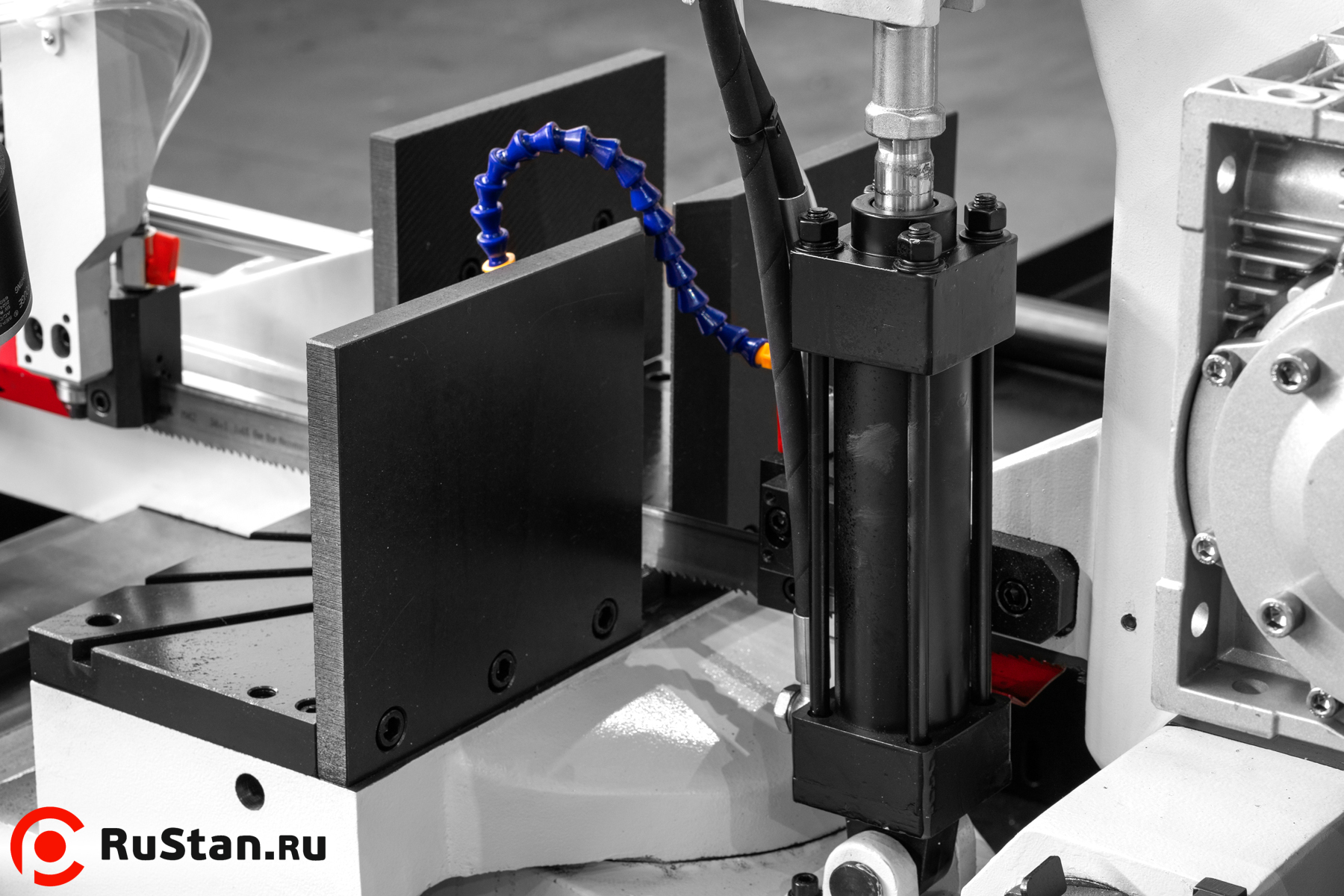

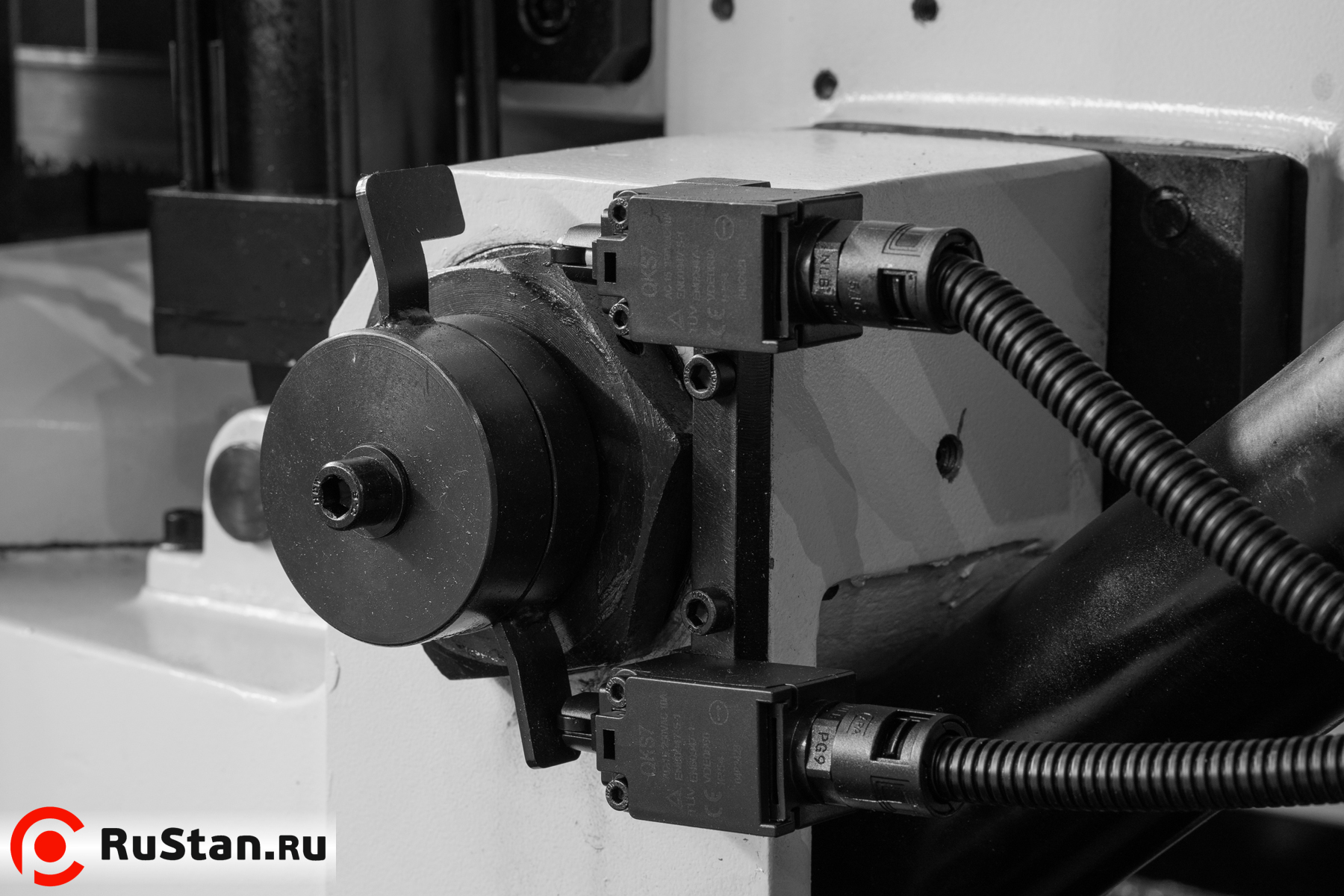

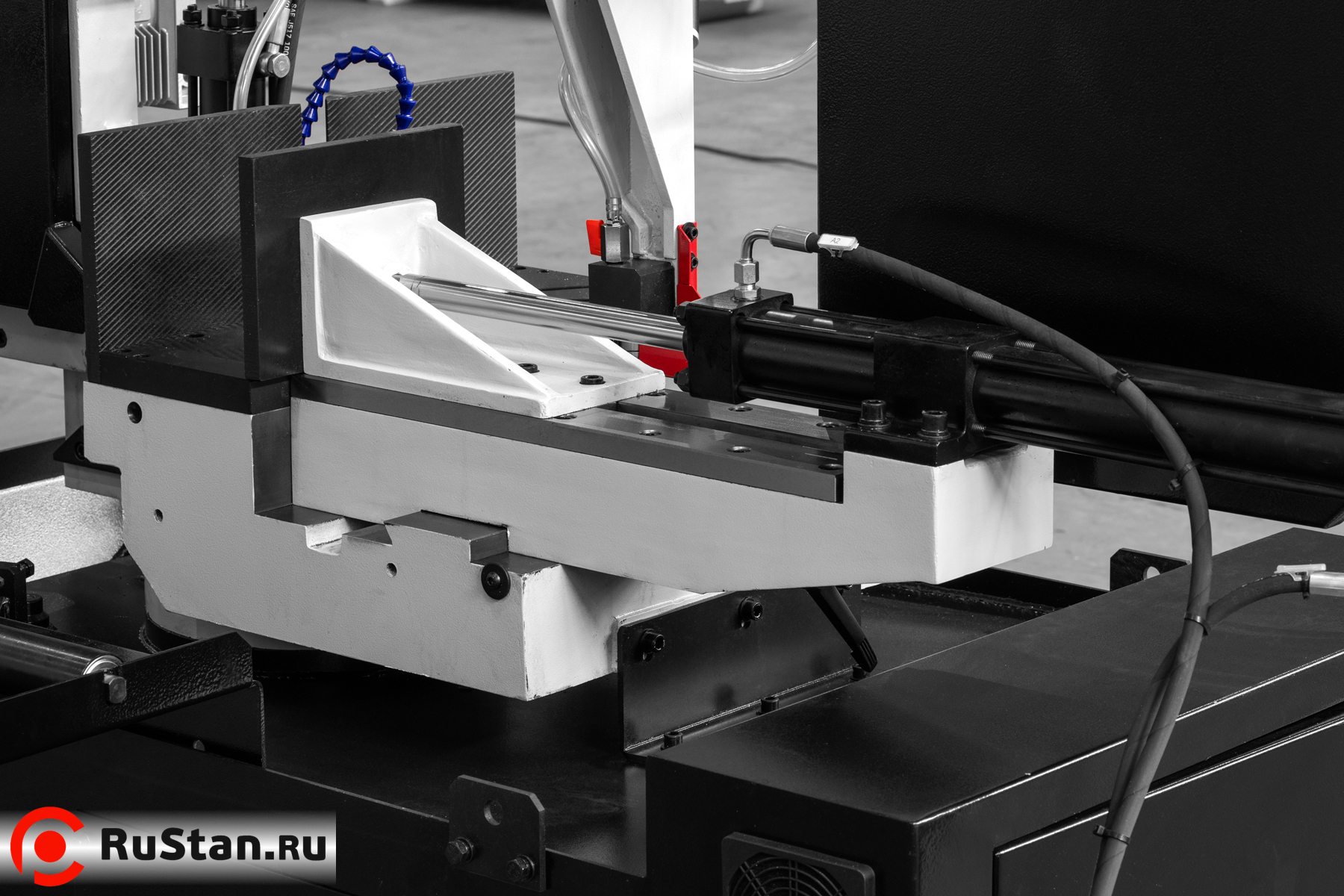

Модель Stalex BS-460G-JC – это обновлённая модель, с новым дизайном, выносным пультом управления и новой системой ввода данных. Станок является гидравлическим ленточнопильным станком, модель на базе популярного полуавтоматического консольного станка Stalex BS-460G. компактные и гибкие сенсорные клавиши новый дизайн консольная выносная панель скорость двигателя – 40/80 м/мин мощность двигателя - 1,5/2,2 кВт размер полотна – 27х0,9 длина 3960 мм На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск» Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы. Основные элементы - Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°. - Опускание и подъем рамы осуществляется за счет гидравлики автоматически. - Станок управляется трёхфазным двигателем, с термозашитой электродвигателя. - Предохранительный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена). - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин - Термозащита электродвигателя - Система смазки и охлаждения полотна - Тиски гидравлические с возможностью быстрого зажима заготовок - Станок имеет червячную передачу редуктора - Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна Процесс пиления: - Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников - Регулировка угла поворота вдоль шкалы - Регулируемая подача СОЖ в зону резания <img width="277" alt="12312312312312.png" src="/upload/medialibrary/c96/qfej135566s31b1v45cqt3qx0ofjbdx4.png" height="152" title="12312312312312.png">         Дополнительный прижим для пакетной резки для BS-460G Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. <img src="/upload/medialibrary/13d/13d70045d00c45e14416136e3c7d7171.png">         Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°. <img width="277" src="/upload/medialibrary/795/795da5a6b386b238ea959a338d1fa2e3.png" height="181">         В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°. <img width="277" src="/upload/medialibrary/d49/d49afbce2ab569db8d5a7dbf2a969190.png" height="230">         Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. <img width="277" src="/upload/medialibrary/e50/e5096766e1a1457b87821b0183450005.png" height="175">         Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. <img width="277" src="/upload/medialibrary/a9e/a9ee4b5f41e00af7e6cb69a55755f6b5.png" height="181">         Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет. <img width="277" src="/upload/medialibrary/477/477103b921c8708dd70aa8125e8737e9.png" height="205">         Зубчатый привод   <img width="277" src="/upload/medialibrary/d12/d12dd3a1203d6bcea85393543b087809.png" height="195">         Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение. <img width="277" src="/upload/medialibrary/b61/b61c1f1d4bb29c703de10a1c94ca507e.png" height="168">         Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение. <img width="277" src="/upload/medialibrary/d3f/d3f034588786b839904860feb1d26dd5.png" height="251">         Гидростанция <img width="277" src="/upload/medialibrary/f66/f660498bd85e5be0a283314a89ec61b5.png" height="202">         Регулировка гидравлических тисков, отвечает за усилие зажатия тисков. <img width="277" src="/upload/medialibrary/add/add7758f431dff58ba97b643ed4716ba.png" height="216">         Предохранительный датчик при снятии заднего кожуха рамы.
