Cварная жесткая станина
Станина изготовлена из толстолистового уголка и профилей прямоугольного сечения, которые прошли специальную термическую обработку отжигом. За счет этого обеспечена высокая жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. А за счет отсутствия вибрации достигается высокая точность обработки.
Рабочий стол (вакуумный)
Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин, для этого на столе есть Т-образный профиль.
Высокоточные направляющие
Линейные направляющие повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Косозубая рейка
Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин
Высокопрецизионные винтовые пары
Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по осям Z X и Y
Шаговые двигатели
Установленные на каждом узле для перемещения по осям X, Y, Z

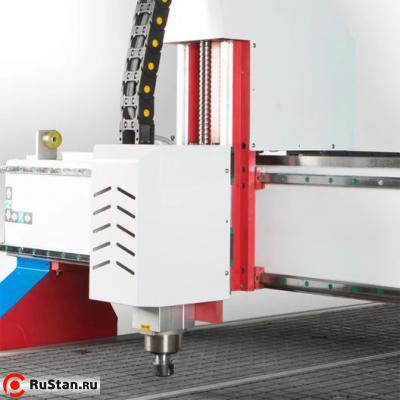

Шпиндель 3,5 кВт
За счет высокой частоты вращения осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции.

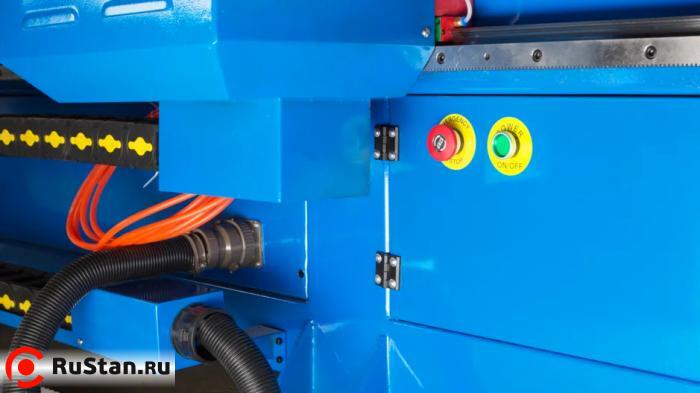

Встроенный электро-шкаф
Электронный блок управления с комплектующими ведущих мировых производителей.
Система управления
Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату «NC STUDIO» в системный блок и подключить при помощи DATA кабеля со станком
Датчик измерения длины инструмента и высоты заготовки
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы

Технические характеристики TS 1325L 3,5 кВт (Воздуш. охл.)

Характеристика Значение
Рабочая зона (X*Y*Z) 1300х2500х200 мм
Высота координаты Z 200 мм
Направляющие X, Y, Z линейные
Механизм привода X, Y зубчатая передача
Механизм привода Z шарико-винтовая передача
Двигатель привода X,Y, Z шаговый
Мощность Двигателя привода X,Y, Z 0,75 кВт
Шпиндель 3,5 кВт
Частота вращения шпинделя 6000 - 18000 об/мин
Дискретность перемещения позиционера 0,006 мм
Точность позиционирования ± 0,05 мм
Точность повторного позиционирования ± 0,05 мм
Скорость позиционирования до 10 м/мин
Макс. скорость перемещения (холостой ход) до 10 м/мин
Макс. скорость фрезерования до 8 м/мин
Система управления – тип с ЧПУ NC Studio
Команды управляющих программ G code
Напряжение питания 220 В / 380 В
Габариты станка 1500х3050х1750 мм
Масса TS 1325L 3,5 кВт (Воздуш. охл.) станка 900 кг

Комплектация TS 1325L

  • Станок TS 1325L - 1 шт
  • Шпиндель 3,5 кВт - 1 шт
  • Насос для охлаждения шпинделя - 1 шт
  • Шкаф электронного управления встроенный - 1 шт
  • Аспирационный кожух - 1 шт
  • Вакуумная подготовка - 1 шт
  • Программное обеспечение NC Studio - 1 комп
  • Начальный комплект фрез - 1 комп
  • Цанга ER 25 - 1 шт
  • Набор приспособлений для прижима заготовки - 1 комп
  • ЗИП - 1 комп
  • Датчик измерения длины инструмента и высоты - 1 шт
