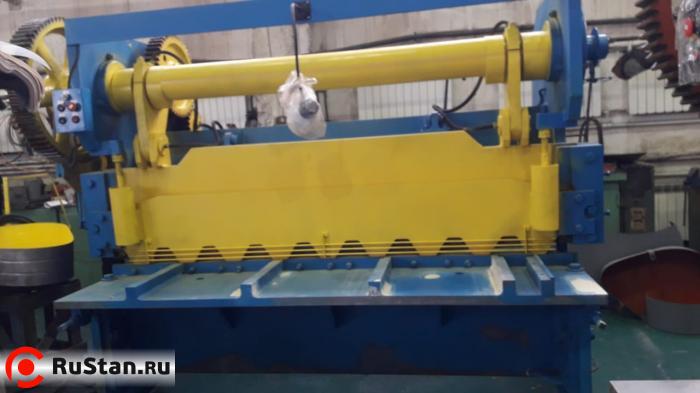

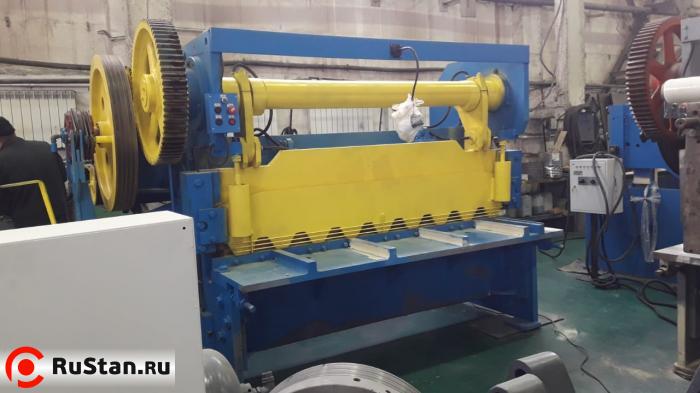

Гильотинные ножницы пневмомеханические НА3121 предназначены для продольной и поперечной резки листового материала. Применяются в заготовительных цехах машиностроительных предприятий.

На гильотинных ножницах может производиться резка листа как по разметке, так и без нее - по заднему или боковому упорам. Выполнены с верхним приводом.

Вращение от электродвигателя через клиноременную передачу, муфту-тормоз, цилиндрический редуктор передается на эксцентриковый вал и далее через кривошипно-шатунный механизм — ножевой балке. Станина гильотины сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора.

Ножевая балка гильотины НА3121 получает возвратно-поступательное движение от коленчатого вала через шатуны и имеет пружинные уравновешиватели.

На левом конце приводного вала расположена пневматическая жесткосблокированная многодисковая фрикционная муфта-тормоз. Для мерной резки полос ножницы снабжены задним упором, который установлен с тыльной стороны ножевой балки. Установка заднего упора производится с помощью винтового механизма, приводимого от маховичка вручную. Лист при резке прижимается прижимной балкой, работающей согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.

Электросхема обеспечивает работу гильотины на одиночных и автоматических ходах. Управление гильотины НА3121 кнопочное и от педали. Смазка основных механизмов комбинированная. Конструкция соединения ножевой балки с шатунами предусматривает возможность увеличения открытой высоты ножей на 20 мм, что необходимо для продольной резки листа. Прижим разрезаемого листа к столу осуществляется индивидуальными подпружиненными штоками.

Для работы с НА3121 необходим сжатый воздух, обеспечивающий рабочее давление в пневмосистеме 0,5 МПа. Гильотины с пневмомуфтой работают менее шумно, и более надежны в эксплуатации, к недостатком таких гильотин следует отнести зависимость от температуры окружающего воздуха.


Технические характеристики гильотинных ножниц НА3121

Характеристика НА3121
Наибольшая толщина разрезаемого листа,мм 12
Наибольшая ширина резания, мм 2000
Частота ходов ножа, с-1 (ход/мин) 0,77 (46)
Ширина отрезаемого листа по заднему упору,мм 500
Число режущих кромок ножа 4
Угол наклона подвижного ножа в град 2,1
Усилие прижима, Н 29000
Схема управления электрическая
Режимов работы 4
Схема смазки комбинированная
Регулировка упоров ручная
Габариты ножниц,мм 3360x1950x2135
Масса НА3121 , кг 6800
