В наличии с декабря 2018

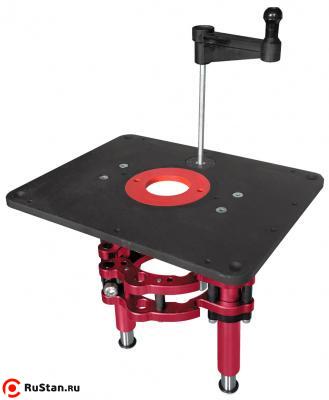

Крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм.

Для монтажа устройства в поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты.

С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм. Ходовой винт оборудован гайкой, играющей роль концевого упора; она вращается от руки, после ослабления стопорного винта.

Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить на другое.


Особенности

  • Подъем/ опускание фрезерного двигателя съемной рукояткой
  • Угловая шкала для контроля высоты подъема
  • Регулируемый концевой упор верхнего положения
  • Съемная вставка-кольцо в установочную площадку
  • Регулировочные винты для установки площадки заподлицо с поверхностью стола

Технические характеристики JRMLS-1

Характеристика Значение
Размеры монтажной пластины (ДхШхВ) 298х235х10 мм
Диаметр зажима для фрезерного мотора 98-107 мм
Ход шпинделя (подъем) 80 мм
Диаметр отверстия стола под проставочное кольцо 98,3 мм
Внешний (внутренний) диаметр проставочного кольца 98,3 (50,8) мм
Габаритные размеры (ДхШхВ) 298х235х270 мм
Вес JRMLS-1 4,8 кг

Комплектация

  • Рукоятка подъема/ опускания
  • Кольцо проставочное 50 мм со спецключом
  • Комплект винтов и кронштейнов для крепления
