Универсальная делительная головка УДГ Д-250А

Код товара:

9851

Нет в наличии

Универсальная делительная головка УДГ Д-250А миниатюра №1

Универсальная делительная головка УДГ Д-250А - принадлежности миниатюра №2

Цена для юр. и физ. лиц
175 056 руб.
с НДС - на 26.10.2025 г.

Лизинг

8 (343) 351-76-90

order@rustan.ru

Сравнить Избранное

Модель:		УДГ Д-250А
Изготовитель:		Россия

Описание
Комментарии
Отзывы

Универсальная делительная головка УДГ Д-250А предназначена для поворота обрабатываемой детали на заданную величину при выполнении различных фрезерных, зубофрезерных, расточных, сверлильных, разметочных и других подобных работ.
С помощью делительных головок можно делить обрабатываемую деталь по окружности на любое число частей до 400 без интервалов и на некоторое число более 400 с интервалами.
Обработку деталей с помощью делительных головок можно производить в центрах, в самоцентрирующемся патроне, на шпиндельной оправке и т. п.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УДГ Д-250А

Характеристика	УДГ Д-250А
Класс точности	Н
1. Высота центров	130 (5 1/8")
2. Диаметр отверстия полного шпинделя, мм	26,5 (1 3/64")
3. Резьба рабочего конца шпинделя	М52х3
4. Конус Морзе шпинделя передний	4
5. Наибольший диаметр обрабатываемой детали, мм	250 (9 27/32")
6. Передаточное отношение	1:40
7. Диапазон деления включая простые числа	2-400
8. Расстояние от основания до торца шпинделя в его вертикальном положении, мм	280 (11 1/32")
9. Габаритные размеры основания, мм	290х234 (11 7/6"x9 3/16")
10. Масса, кг	53,5
11. Токарный патрон	диаметр 160

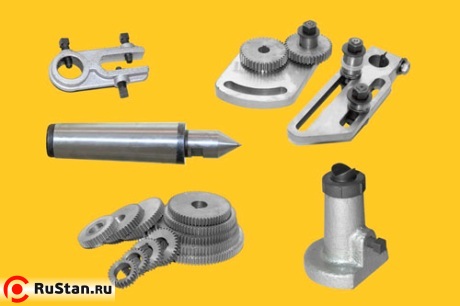

Комплект поставки УДГ Д-250А

Наименование	Количество
1. Люнет	1
2. Гитара для дифференциального деления	1
3. Гитара для нарезания спирали	1
4. Оправка для дифференциального деления	1
5. Колеса зубчатые: z=25; m=1,5 z=30; m=1,5 z=35; m=1,5 z=40; m=1,5 z=50; m=1,5 z=55; m=1,5 z=60; m=1,5 z=70; m=1,5 z=80; m=1,5 z=90; m=1,5 z=100; m=1,5	2 1 1 1 1 1 1 1 1 1 1
6. Паспорт принадлежностей универсальной делительной головки	1
