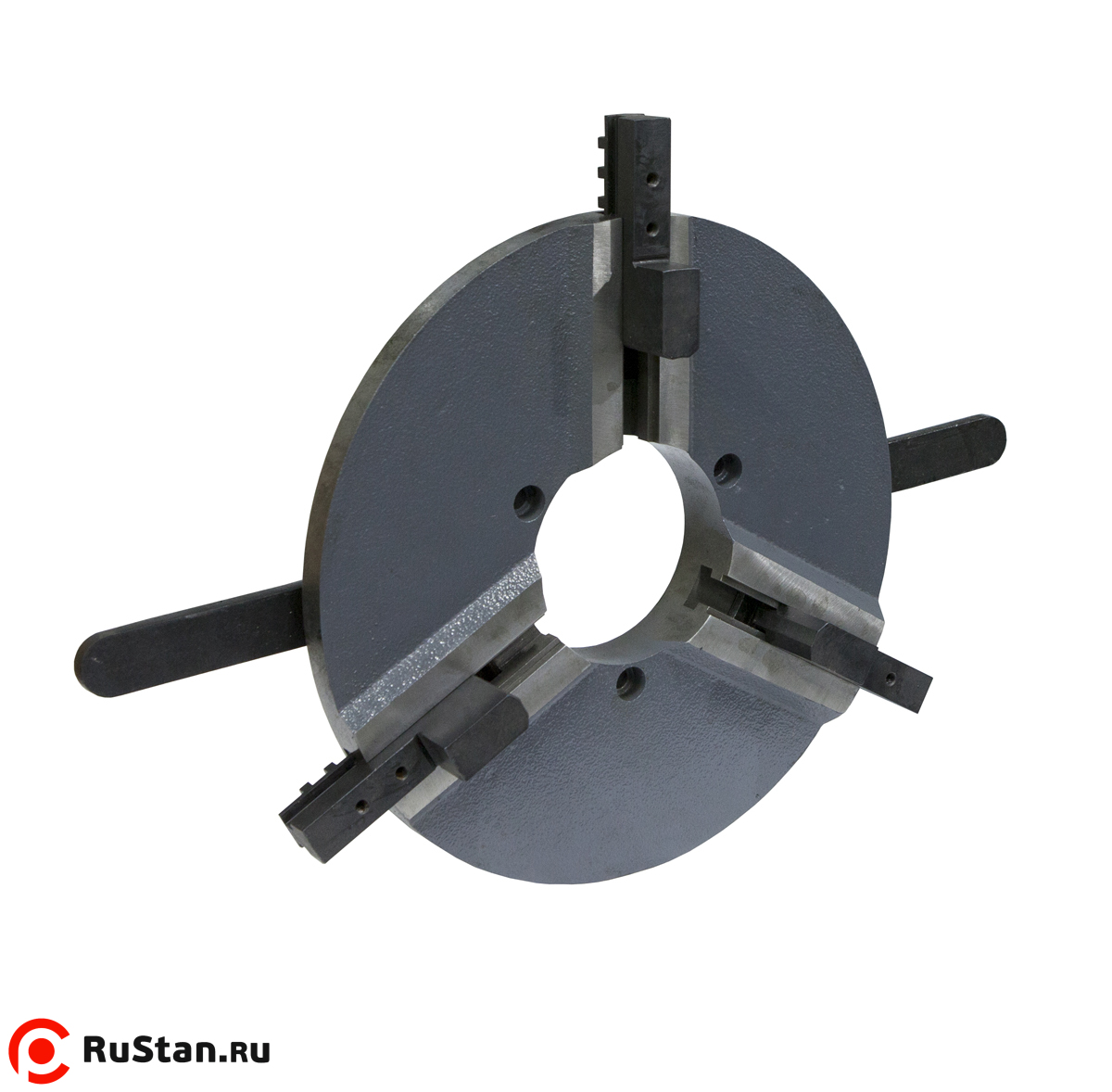

Трёхкулачковый патрон Stalex WPС 300

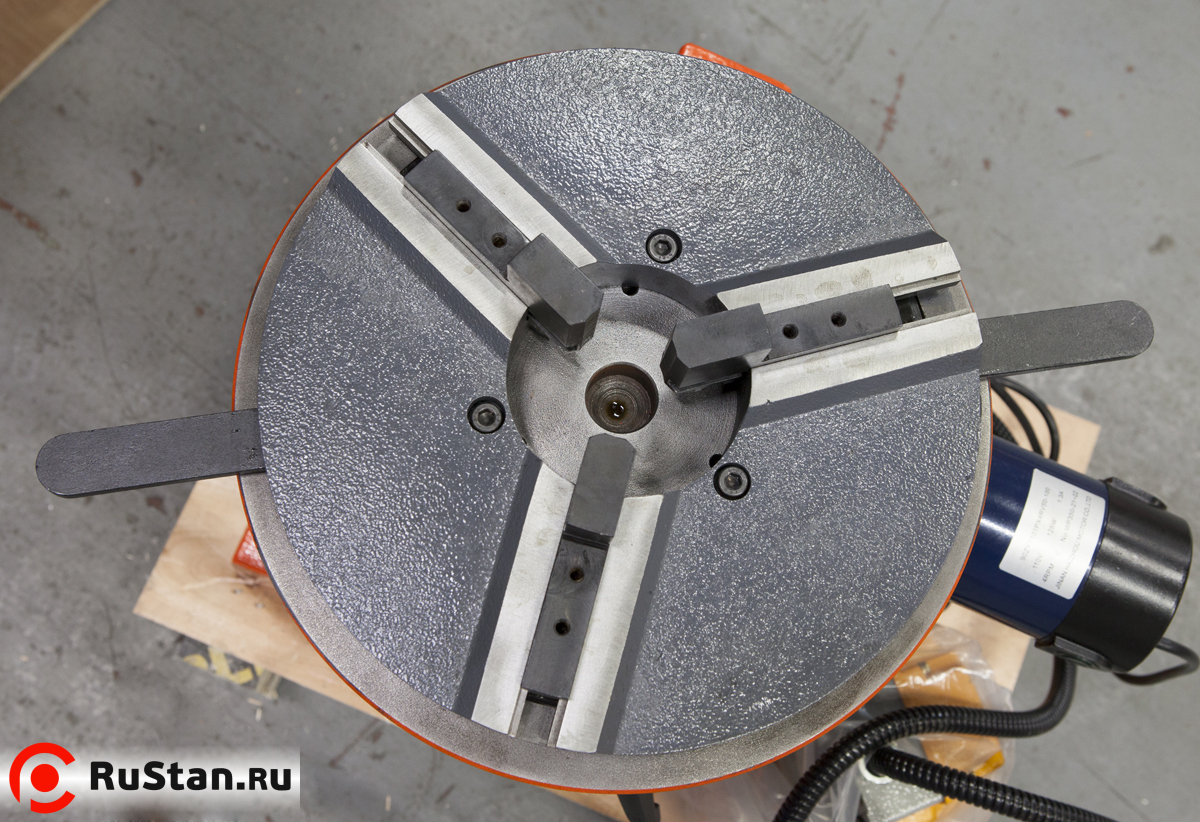

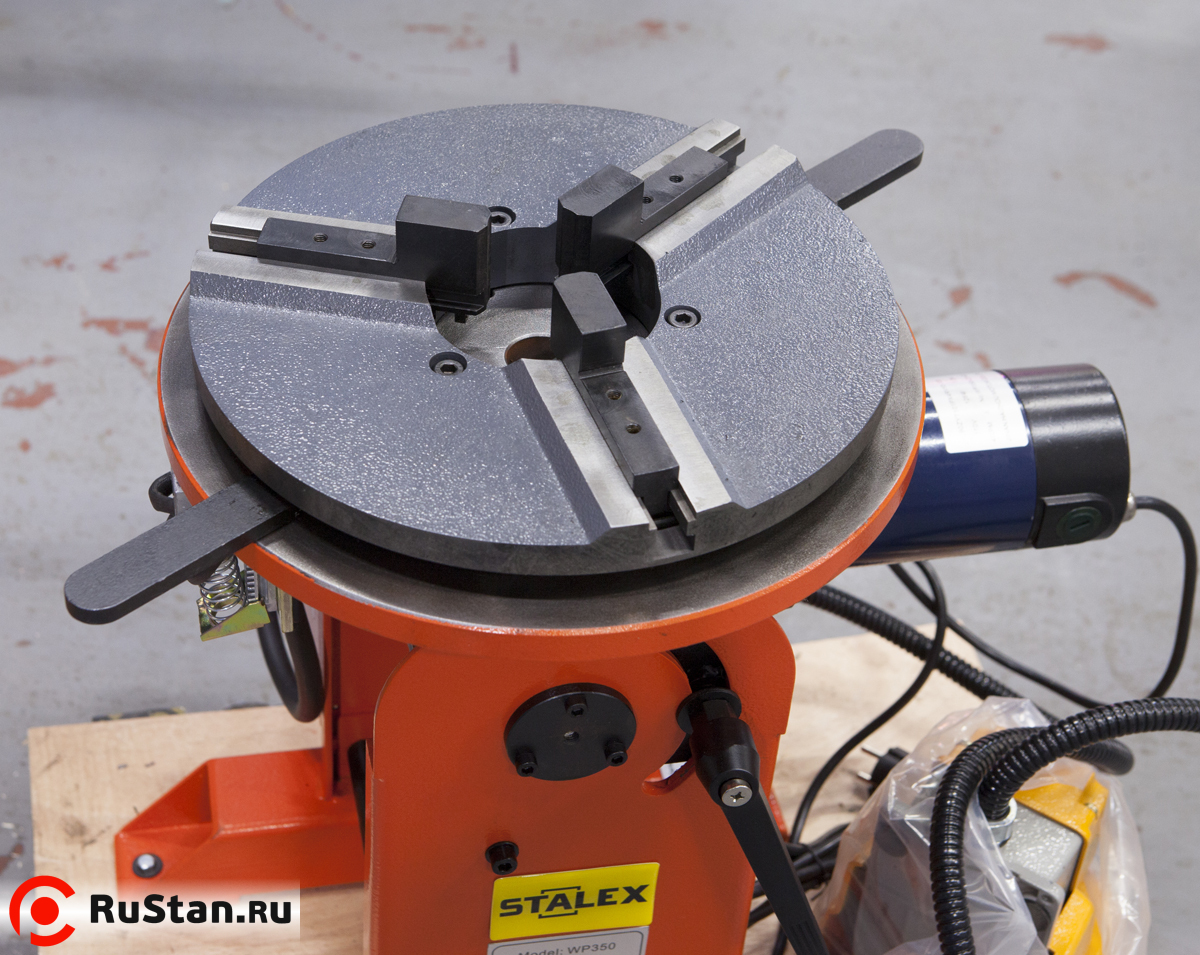

Трёхкулачковые патроны Stalex WPC предназначены для установки на рабочем столе (планшайбе) позиционеров WP и фиксации заготовок (для последующей сварки швов), а также для крепления заготовок на любой вращающейся или наклонной поверхности. Stalex WPC это самоцентрирующиеся трёхкулачковые патроны. Используются для крепления заготовок круглой и шестигранной форм. Обеспечивает возможность быстрой центровки и фиксации. По типу зажима кулачков патрон WPC является прямым (размер В) и обратным (размер А). Расположение кулачков как указано на размере В (прямые) обеспечивают зажим по наружной поверхности, расположение как указано на размере А (обратные) – по внутреннему отверстию. Применение обратных кулачков позволяет обработать всю поверхность детали.

Особенности

• Крепление на позиционеры WP и другие поверхности - не предусмотрено

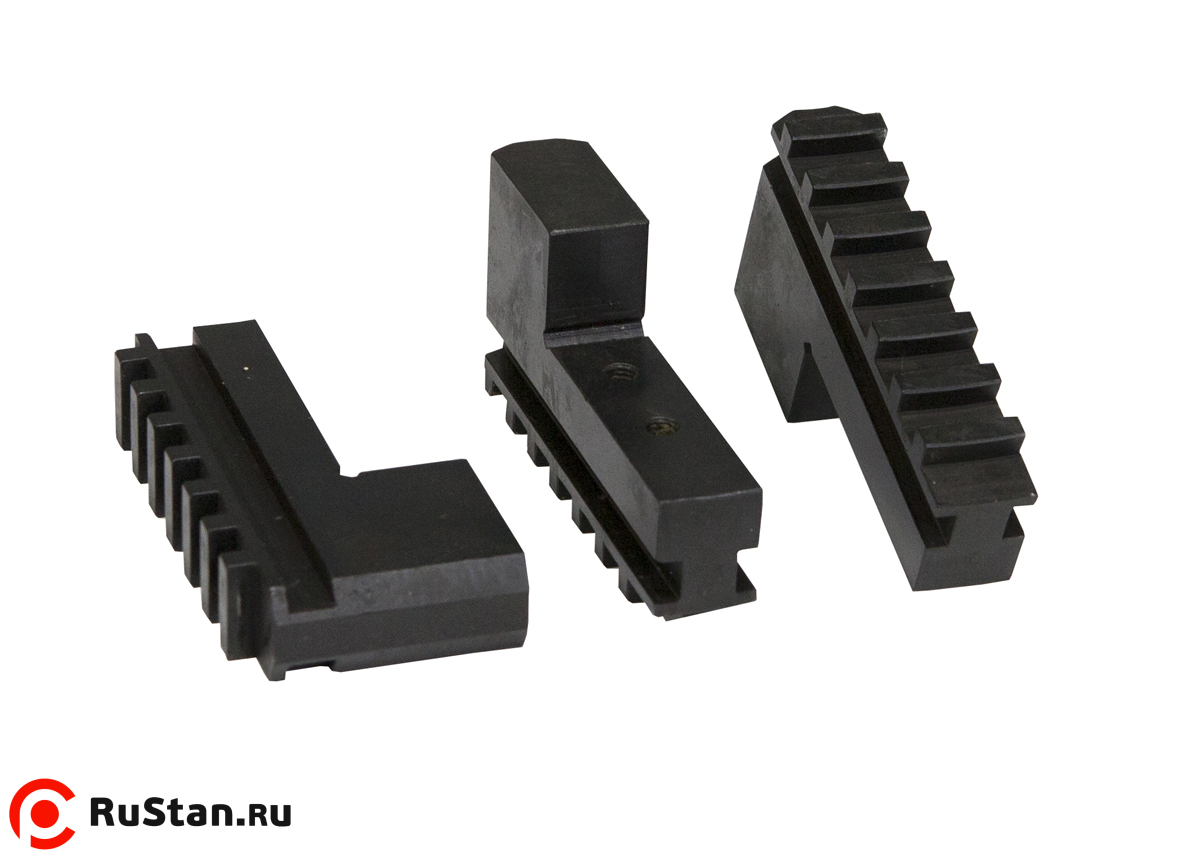

• Кулачки имеют степень закалки – HRC 17
• Материал кулачков / материал диска (корпуса) – сталь

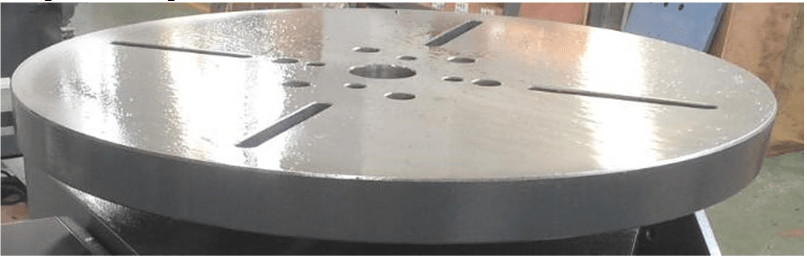

• C 2020 года на позиционерах WP-500 рабочие столы сварочного позиционера поставляются с отверстиями для крепления патрона WPC (в случае более ранней поставки необходимо сверлить отверстия самостоятельно)

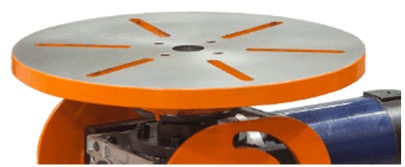

• Рабочий стол позиционеров WP-220 и WP-350 – имеет по 6 лучевидных пазов для крепления патронов Stalex WPC.

• Для крепления трёхкулачковых патронов Stalex WPC с другими позиционерами и/или поверхностями – отверстия на изделиях других производителей нужно сверлить самостоятельно.

Технические характеристики Трёхкулачковый патрон WPС 300
Характеристика	Значение
Наименование	Stalex WPС 300
Артикул	378452
Макс. усилие зажима	250 кг
Макс. грузоподъёмность	120 кг
Ø центрального отверстия	120 мм
Размер А (обратное положение кулачков)	170-300 мм
Размер В (прямое положение кулачков)	80-190 мм
Совместимость позиционерами Stalex WP	WP-220; WP-350; WP-500
Размер упаковки (ДхШхВ)	470х470х90 мм
Масса нетто/брутто	13/15 кг
