Каталог оборудования
Цена для юр. и физ. лиц
1 300 000 руб.
с НДС - на 21.10.2020 г.
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

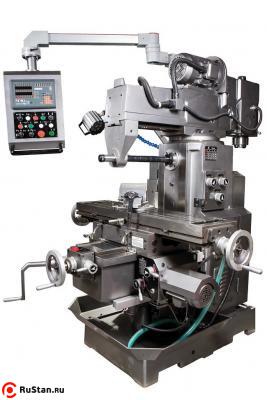

Универсальный фрезерный станок JET JMD-26X2 XY c УЦИ предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Особенности конструкции

  • Компактная конструкция по высоте;
  • Вертикальный и горизонтальный шпиндель;
  • Присоединение шпинделя ISO 40 (DIN 2080);
  • Диапазон частоты вращения вертикального шпинделя 67-2010 об/мин;
  • Диапазон частоты вращения горизонтального шпинделя 40-1300 об/мин;
  • Поворот головки влево/вправо;
  • Режим работы для нарезания резьбы;
  • Встроеная система подвода СОЖ;
  • Полностью механизированный фрезерный стол;
  • Регулируемый упор глубины сверления с переключателем реверса;

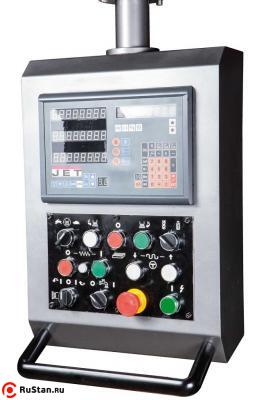

  • УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак.

Технические характеристики JMD-26X2 DRO

Характеристика Значение
Макс. диаметр сверления 40 мм
-сверление с автоподачей 16 мм
Макс. диаметр концевого фрезерования 25 мм
Макс. диаметр торцевого фрезерования 125 мм
Вертикальный шпиндель:
Частота вращения шпинделя, 12 67 - 2010 об/мин
Конус шпинделя ISO 40 (DIN 2080)
Ход пиноли шпинделя 120 мм
Автоподача пиноли шпинделя 0,1 / 0,15 / 0,3 мм/об
Расстояние шпиндель-стол 80 - 420 мм
Расстояние шпиндель-стойка 200 - 550 мм
Горизонтальный шпиндель:
Частота вращения шпинделя, 12 40 - 1300 об/мин
Конус шпинделя ISO 40 (DIN 2080)
Расстояние шпиндель-стол 0 - 340 мм
Фрезерный стол:
Размер стола по оси X и Y 1120 х 260 мм
Ход стола по оси X х Y 600 x 300 мм
Подача стола по оси Х х Y, 9 24 - 402 мм/мин
Т-образный паз, 3 14 мм
Макс. нагрузка на стол 300 кг
Выходная мощность 1,5 кВт / 2,2 кВт / S1 100%
Потребляемая мощность 2,2 кВт / S6 40%
Габаритные размеры (ДхШхВ) 1580 х 1450 х 2150 мм
Масса JMD-26X2 DRO 1480 кг

Стандартная комплектация

  • Зажимная тяга.
  • Лампа местного освещения
  • Устройство цифровой индикации по 3 осям
  • Автоматическая подача по осям X и Y
  • Централизованная система смазки стола
  • Тиски фрезерные, ширина губок 160 мм
  • Цанговый патрон с набором из 8 цанг (4-16 мм) ER32
  • Сверлильный патрон Ø16 мм с оправкой ISO 40/B-16
  • Переходные втулки ISO 40/MK-4, /МК-3, /МК-2
  • Фрезерная оправка ISO 40 - Ø32 мм
  • Оправка горизонтального шпинделя

Комплектация за дополнительную плату
