4 000 640 руб.
с НДС - на 01.09.2024 г.
Модель: | ![]() |
OptiTurn TH 6620D |
Артикул: | ![]() |
3462210 |
Производитель: | ![]() |
Optimum (Германия) |
Сертификат: | ![]() |
Официальный дилер |
Изготовитель: | ![]() |
Китай |
- Описание
-
Документы
- Комментарии
- Отзывы
- Доставка
Токарно-винторезный станок OptiTurn TH 6620D ммеет хорошую жесткость и высокую точность обработки деталей. Благодаря устройству цифровой индикации, модели DPA 21 можно производить перемещения инструмента с высокой точностью.

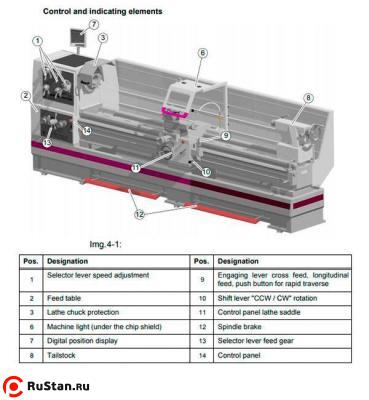

Особенности
- Направляющие станины токарно-винторезного станка закалены и точно отшлифованы.
- Шпиндель токарно-винторезного станка имеет посадочный фланец Camlock DIN ISO 702-2 №. 8, с помощью которого можно произвести смену необходимой оснастки (патроны, планшайбы и т.д.).
- Шестерни коробки передач работают в масляной ванне, валы установлены на высококачественных подшипника.
- Удобные рычаги селектора для переключения скорости подачи.
Станок имеет механический тормоз шпинделя с отключением главного электродвигателя и удобно расположенные аварийные кнопки «СТОП». - На токарно-винторезном станке по металлу OPTIturn TH 6620D и TH 6630D применена централизованная смазка направляющих.
- Галогенный станочный светильник с шарнирным рычагом установлен на токарном станке.
- Аварийная остановка вращения шпинделя токарно-винторезного станка имеет ножное исполнение.

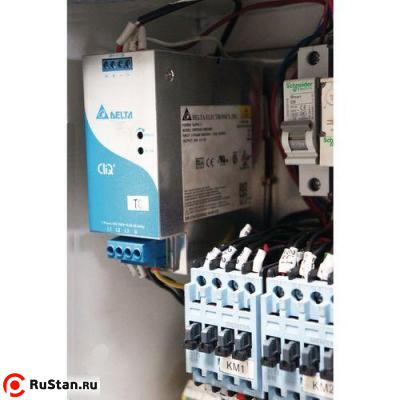

- Электро компоненты, используемые в конструкции токарного станка, от торговой марки Siemens Electrical.
- Быстросменный держатель инструмента SWH 9-D.
- 1 стальной держатель 41 х 180 тип D для инструмента квадратного сечения.
Цифровой дисплей положения каретки станка DPA 21 позволяет
- Значительно сократить время обработки деталей.
- Большую точность по сравнению со шкалой либа.
- Уменьшается погрешность.
- Наглядность клавиатуры.
Технические характеристики OptiTurn TH 6620D |
|
---|---|
Характеристика | Значение |
Мощность главного двигателя | 9 кВт |
Напряжение питающей сети | 380 В |
РМЦ | 2050 мм |
Макс. Ø обработки над станиной | 660 мм |
Диаметр обработки над направляющими | 440 мм |
Диаметр обработки над выемкой станины | 900 мм |
Длина выемки в станине | 250 мм |
Диапазон продольной подачи | 0,044 - 1,48 мм / об |
Количество продольных подач | 25 |
Диапазон поперечных подач | 0,022 - 0,74 мм / об |
Количество поперечных подач | 25 |
Пределы шага нарезаемых метрических резьб | 0,45 - 120 мм / об |
Количество шагов (метрические резьбы) | 54 |
Пределы шага нарезаемых дюймовых резьб | 80 - 7/16 ниток/дюйм |
Количество шагов (дюймовые резьбы) | 60 |
Пределы шага нарезаемых трапецеидальных резьб | 7/8 - 160 |
Количество шагов (трапецеидальные резьбы) | 42 |
Пределы шага нарезаемых модульных резьб | 0,25 - 60 мм / об |
Количество шагов (модульные резьбы) | 46 |
Диапазон оборотов (скоростей) | 25-1600 об/мин |
Количество передач (скоростей) | 16 |
Шпиндельный патрон | опция |
Диаметр сквозного отверстия в шпинделе | 105 мм |
Конус шпинделя | КМ7 |
Размер державки инструмента (резца) | 32 мм |
Конус пиноли задней бабки | КМ5 |
Перемещение пиноли задней бабки | 235 мм |
Ход по оси X | 230 мм |
Ход по оси Z | 368 мм |
Высота центров | 330 мм |
Ширина направляющих станины | 400 мм |
Вес OptiTurn TH 6620D нетто | 3345 кг |

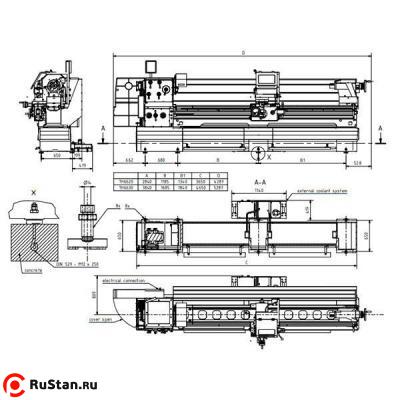

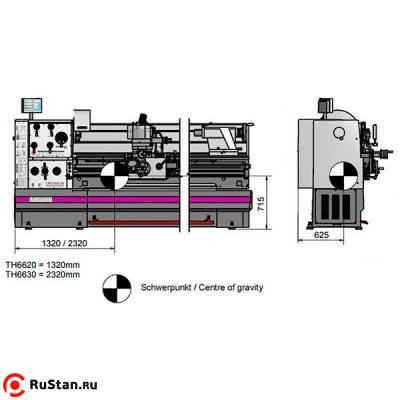

Габариты (ДхШхВ) | 3650x1230x1595 мм |
Вес брутто | 3845 кг |
Габариты упаковки (ДхШхВ) | 3770x1150x1840 мм |
Стандартная комплектация
- Люнет неподвижный макс. Диаметр 150 мм
- Люнет подвижный. Диаметр 130 мм
- Переходная оправка MK 5 / MK 7
- Неподвижный центр MK 5
- Неподвижный центр MK 5 твердосплавный
- Быстросменный резцедержатель 9-D
- Держатель 41 х 180 тип D для квадратного инструмента
- Упор с точной регулировкой
- Набор сменных шестерен гитары подач станка
- Наладочный инструмент
- Не забудьте приобрести токарный патрон!
