Токарно-винторезный станок OPTIturn TX 5216V с электронно-регулируемым приводом и цифровым индикатором положения NEWALL DP 700

Особенности

  • Рама станка из усиленного ребрами жесткости литого чугуна
  • Монолитное основание из стали
  • Высокая жесткость корпуса передней бабки благодаря отливке 25GG с ребрами жесткости
  • Прецизионные салазки
  • Валы установлены на игольчатых подшипниках, все компоненты смазываются в масляной ванне
  • Закаленные и шлифованные направляющие рамы станка
  • Централизованный доступ ко всем электронным средствам управления.
  • Все зубчатые колеса механизма подачи изготовлены из стали, закалены и отшлифованы
  • Несвязанные маховики испытаны в соответствии с EN 23125
  • Двухканальный правосторонний/левосторонний переключатель испытан в соответствии с EN 23125
  • Переключатель со счетчиком срока службы испытан в соответствии с EN ISO 13849
  • Система подачи СОЖ с отдельным баком для СОЖ, индикатором уровня и маслоотделителем; простота выполнения операции по полному опорожнению и очистке в соответствии с требованиями DIN
  • В комплекте с кожухом главного и ходового шпинделя подачи
  • В комплекте с освещением рабочей зоны
  • Удобная в обслуживании съемная задняя панель
  • Закаленный и отшлифованный шпиндель обеспечивает превосходную точность и долговечность.
  • Высокая скорость резания позволяет без проблем удалять стружку во время черновой обработки
  • Гибкие кабель-каналы для мягких проводов и шлангов
  • Блокируемая защита от стружки перемещается по направляющей каретки со встроенным индикатором положения и шлангом охлаждающей жидкости с возможностью ручной регулировки.
  • Необходимость в сменных зубчатых передачах отсутствует
  • С устройством защиты от одновременной работы механизма нарезания резьбы и механизма подачи
  • Двигатель с электронно-управляемым тормозом
  • Электронный останов подачи по оси Z
  • Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками
  • Стандартный трехкулачковый токарный патрон
  • Быстросменный стальной резцедержатель SWH 7C
  • Стальной резцедержатель 32 x 130, тип D для четырехгранных призматических резцов 25 мм

Технические характеристики OPTIturn TX 5216V

Характеристика Значение
Класс точности П (повышенный)
Мощность главного двигателя 5,5 кВт
Напряжение питающей сети 380 В
РМЦ 1600 мм
Макс. Ø обработки над станиной 520 мм
Диаметр обработки над направляющими 324 мм
Диаметр обработки над выемкой станины 780 мм
Длина выемки в станине 780 мм
Диапазон продольной подачи 0.05 - 1.5 мм/об
Количество продольных подач 55
Диапазон поперечных подач 0.025 - 0.75 мм/об
Количество поперечных подач 55
Пределы шага нарезаемых метрических резьб 0.5 - 15 мм/об
Количество шагов (метрические резьбы) 55
Пределы шага нарезаемых дюймовых резьб 60 - 2 ниток на дюйм
Количество шагов (дюймовые резьбы) 55
Пределы шага нарезаемых трапецеидальных резьб 4-120
Количество шагов (трапецеидальные резьбы) 55
Пределы шага нарезаемых модульных резьб 0.25 - 7.5
Количество шагов (модульные резьбы) 55
Количество передач (скоростей) бесступенчатое
Диапазон оборотов (скоростей) 12 - 1800 об/мин
Шпиндельный патрон 3-х кулачковый Ø 315 мм
Диаметр сквозного отверстия в шпинделе 80 мм
Конус шпинделя КМ7
Размер державки инструмента (резца) 25 мм
Стандарт DIN EN 55011
Уровень ЭМС C3
Конус пиноли задней бабки КМ5
Перемещение пиноли задней бабки 180 мм
Диаметр отверстия в задней бабке 72 мм
Ход по оси X 170 мм
Ход по оси Z 350 мм
Высота центров 260 мм
Ширина направляющих станины 350 мм
Вес OPTIturn TX 5216V нетто 2470 кг

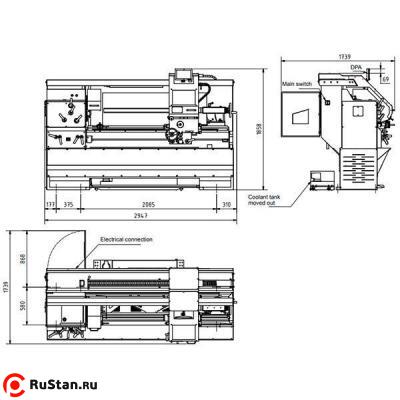

Габариты (ДхШхВ) 2947x1739x1858 мм
Вес брутто 2550 кг
Габариты упаковки (ДхШхВ) 3016х1270х2217 мм

Комплектация

  • Трехкулачковый токарный патрон, диаметр 315 мм, № 8
  • Невращающийся центр MK 5, длинный
  • Невращающийся центр MK 5, короткий
  • Рабочий инструмент
  • Первичная заправка станка качественным маслом
  • Быстросменный стальной резцедержатель SWH 7C
  • Стальной резцедержатель 32 x 130, тип D для четырехгранных призматических резцов 25 мм
  • Переходная оправка MК 7 / MК 5
