1 653 356 руб.
с НДС - на 03.12.2024 г.
| Модель: |  |
OPTIturn TH 4210 |
| Артикул: | |
3462050 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
- Доставка
Точный и надежный токарный станок OPTIturn TH 4210 для серийного производства.
Особенности
- Закаленные и шлифованные направляющие станины.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Закаленные шлифованные шестерни и валы передней бабки.
- Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
- Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
- Радиальное биение шпинделя менее 0,015 мм
- Центральная система смазки направляющих.
- Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном.
- Механический тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Задняя бабка может быть смещена на ± 13 мм для точения длинных конусов
- Продольная и поперечная подачи суппорта
- Поворотная на 360° верхняя каретка суппорта
- Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
- Цена деления лимба маховика пиноли задней бабки 0,025 мм
- Правое/левое направление вращения шпинделя
- Защитный экран
- Станочный светильник
- Кнопка аварийного отключения станка, запирающийся главный выключатель
- Спиральный кожух ходового винта
- Подставка под станок с отделениями под инструмент
- Произведено согласно нормам DIN 8606
Технические характеристики OPTIturn TH 4210 |
|
|---|---|
| Характеристика | Значение |
| Мощность главного двигателя | 4,5 кВт |
| Напряжение питающей сети | 380 В |
| РМЦ | 1000 мм |
| Макс. Ø обработки над станиной | 420 мм |
| Диаметр обработки над направляющими | 250 мм |
| Диаметр обработки над выемкой станины | 590 мм |
| Длина выемки в станине | 260 мм |
| Диапазон продольной подачи | 0,05 - 1,7 мм/об |
| Количество продольных подач | 17 |
| Диапазон поперечных подач | 0,025 - 0,85 мм/об |
| Количество поперечных подач | 17 |
| Пределы шага нарезаемых метрических резьб | 0,2 - 14 мм/об |
| Количество шагов (метрические резьбы) | 39 |
| Пределы шага нарезаемых дюймовых резьб | 72 - 2 ниток/дюйм |
| Количество шагов (дюймовые резьбы) | 45 |
| Пределы шага нарезаемых трапецеидальных резьб | 8 - 44 |
| Количество шагов (трапецеидальные резьбы) | 21 |
| Пределы шага нарезаемых модульных резьб | 0,3 - 3,5 |
| Количество шагов (модульные резьбы) | 18 |
| Диапазон оборотов (скоростей) | 45 - 1800 об/мин |
| Количество передач (скоростей) | 16 |
| Шпиндельный патрон | опция |
| Диаметр сквозного отверстия в шпинделе | 52 мм |
| Конус шпинделя | КМ6 |
| Размер державки инструмента (резца) | 20x25 мм |
| Конус пиноли задней бабки | КМ4 |
| Перемещение пиноли задней бабки | 120 мм |
| Диаметр отверстия в задней бабке | 50 мм |
| Ход по оси X | 140 мм |
| Ход по оси Z | 230 мм |
| Высота центров | 210 мм |
| Ширина направляющих станины | 250 мм |
| Вес OPTIturn TH 4210 нетто | 1160 кг |

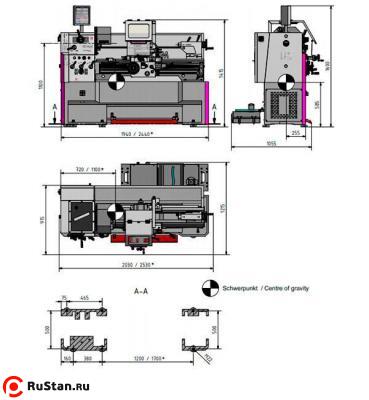

| Габариты (ДхШхВ) | 1940x1215x1415 мм |
| Вес брутто | 1352 кг |
| Габариты упаковки (ДхШхВ) | 2060х900х1650 мм |
Стандартная комплектация
- Оправка МK 6 ― МK 4
- Упорный центр МК 4
- Неподвижный люнет Ø 15 — 105 мм
- Подвижный люнет Ø 10- 65 мм
- Планшайба Ø 350 мм
- Станочный светильник
- Комплект сменных шестерен
- Система подачи СОЖ
- Комплект обслуживающего инструмента
- Первая заправка маслом
- Руководство по эксплуатации
- Не забудьте приобрести токарный патрон!
Комплектация за дополнительную плату
51 271p
12 669p
