6 100 000 руб.
с НДС - на 26.10.2025 г.
| Модель: |  |
GH-24120 ZHD DRO RFS |
| Артикул: | |
50000842T |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |

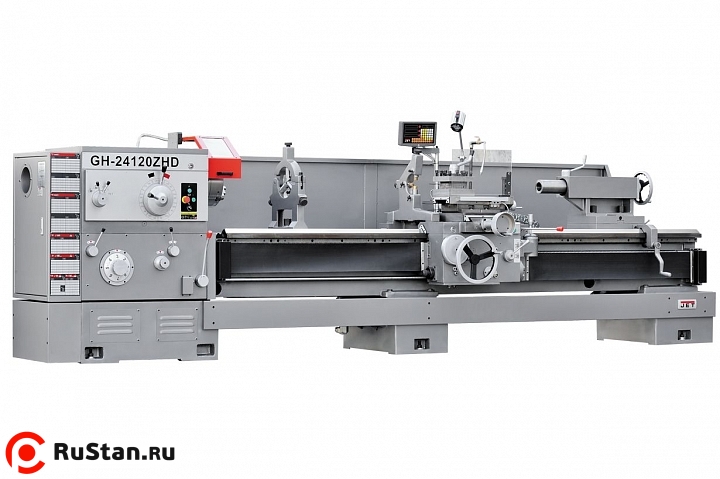

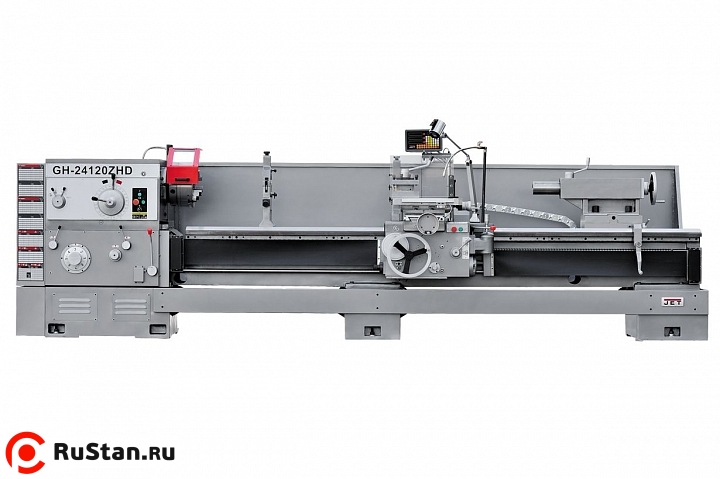

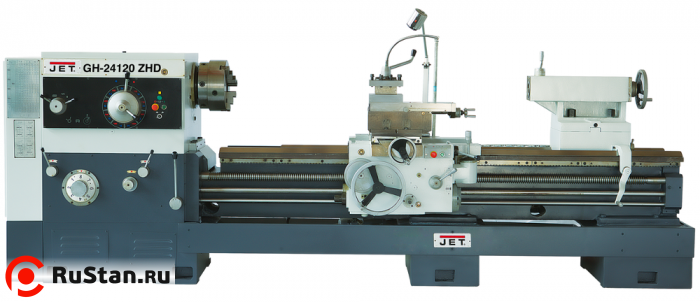

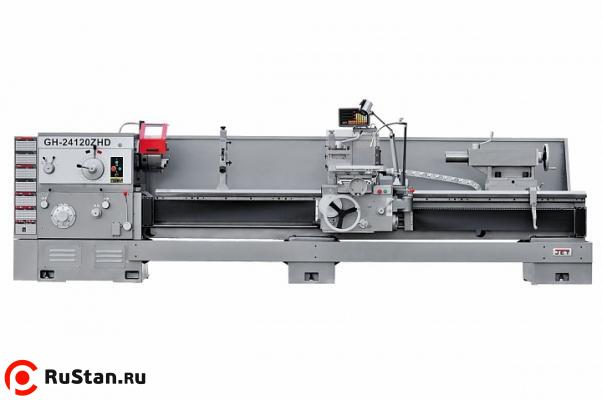

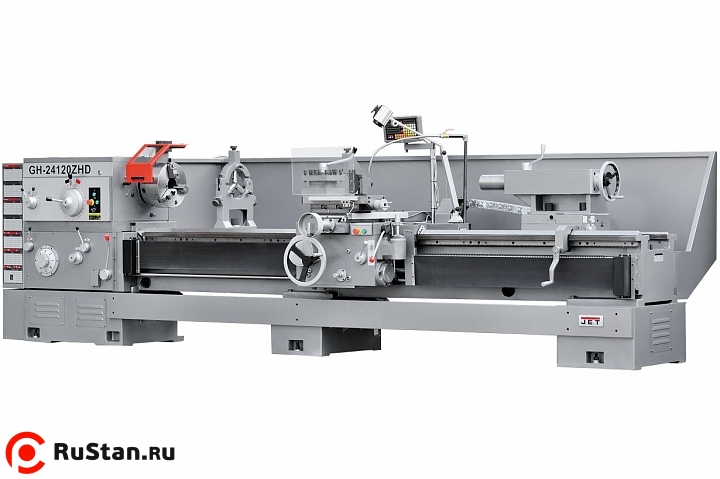

GH-24120 ZHD DRO RFS - старшая модель в линейке токарно-винторезных станков серии GH-24 производства компании JET. Станок ориентирован на тех заказчиков, кто нуждается в обработке длинномерных и тяжелых деталей с непрерывными нагрузками. Он найдет применение на предприятиях различных отраслей, имеющих в своем составе цеха металлообработки, крупных ремонтных базах, конструкторских бюро и т.д.

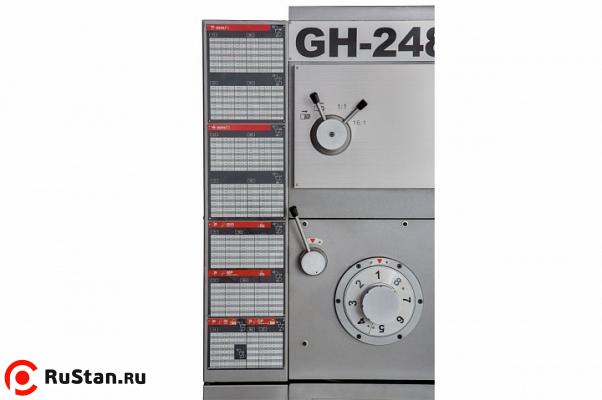

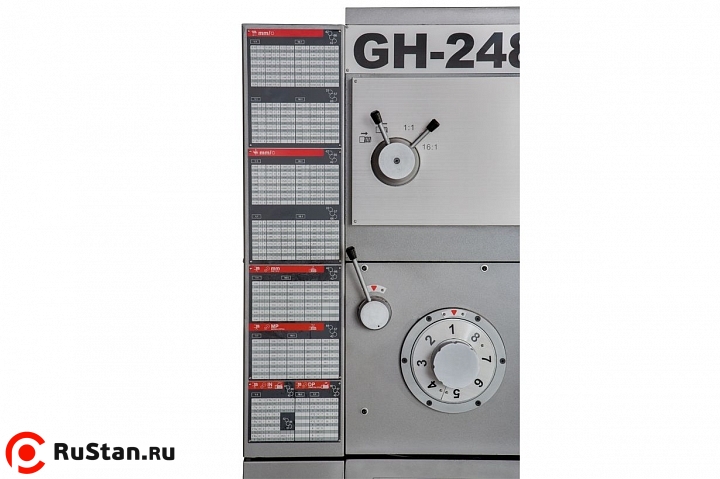

Станок справится с заготовками до 630 мм при обточке над станиной и до 370 мм над суппортом. Предусмотрен мостик gap, при его снятии диаметр обточки возрастает до 830 мм (с ограничением по длине детали 310 мм). Расстояние между центрами у этой модели максимальное - 3000 мм. Чтобы обеспечить необходимое усилие резания, станок оснащен асинхронным электродвигателем мощностью 11 кВт, предусмотрена централизованная автоматическая система смазки узлов и агрегатов. Автоматическая коробка подач предлагает оператору широкий выбор режимов, включая нарезку всех типов резьб.

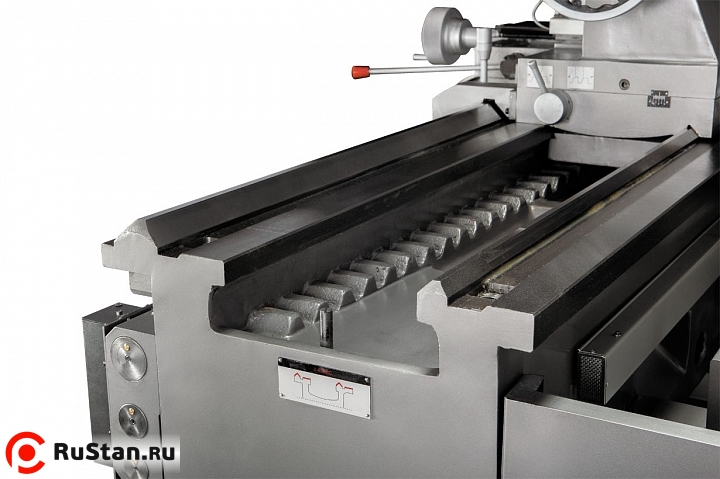

Литая станина GH-24120 ZHD DRO RFSиз выполнена из серого чугуна и решает сразу несколько задач. Она является надежным теплоотводом от режущего инструмента и способна гасить вибрации при обточке массивных деталей. Направляющие станины подготавливаются по фирменной технологии JET (закалка, шлифовка, обработка антифрикционным составом). Как и все модели в данной серии, станок поставляется в максимальной комплектации и может быть запущен в работу в минимальные сроки.
Особенности

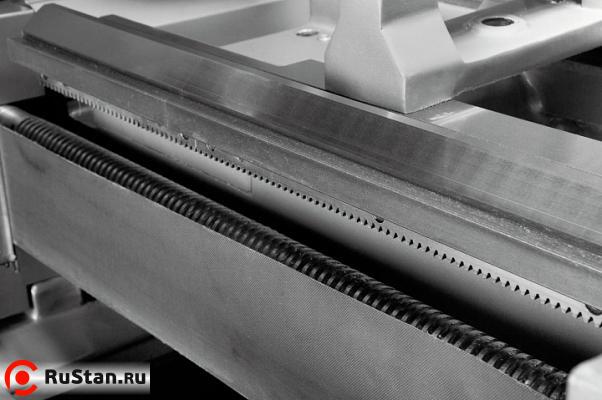

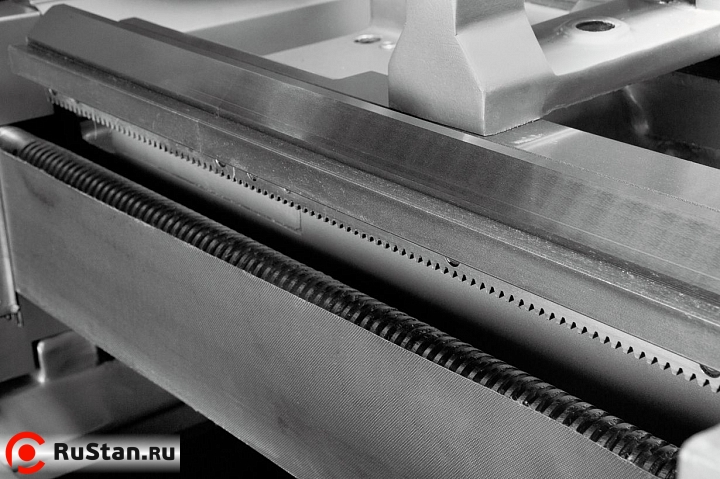

- Направляющие закалены и отшлифованы
- Фрикционная муфта
- Съемный мостик, для увеличения диаметра обработки на длине 310 мм
- Массивная чугунная станина

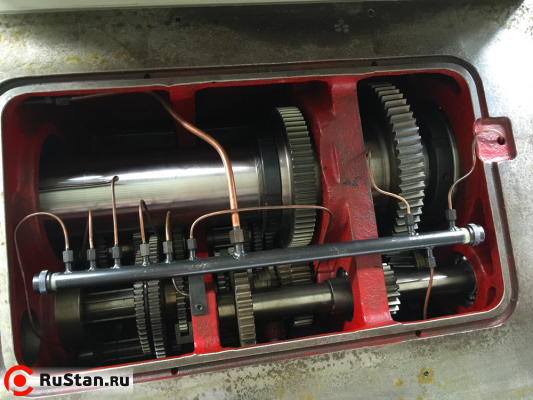

- Масляная ванна для шестеренок
- Увеличенный диаметр проходного отверстия
- Мощный двигатель 11 кВт
Технические характеристики GH-24120 ZHD DRO RFS | |
|---|---|
| Характеристика | Значение |
| Диаметр обточки над станиной | 630 мм |
| Диаметр обточки над поперечным суппортом | 370 мм |
| Макс. диаметр вращения, gap (съёмный мостик) | 830 мм |
| Длина съёмного мостика | 310 мм |
| Расстояние между центрами | 3000 мм |
| Расстояние между направляющими | 560 мм |
| Максимальный вес заготовки | 2000 кг |
| Проходное отверстие шпинделя | 105 мм |
| Конус шпинделя | ø120 мм 1:20 |
| Присоединение шпинделя, Camlock | D1-11 |
| Число скоростей шпинделя | 18 |
| Частота вращения шпинделя | 7.5 – 1000 об/мин |
| Ход суппорта | 2650 мм |
| Ход поперечного суппорта | 440 мм |
| Ход верхнего суппорта | 200 мм |
| Поворот резцедержки | ±90° |
| Макс. размер резца | 32х32 мм |
| Ускоренное перемещение продольного суппорта | 4000 мм/мин |
| Ускоренное перемещение поперечного суппорта | 2000 мм/мин |
| Количество продольных подач | 64 |
| Продольная подача | 0.1 - 24.32 мм/оборот |
| Количество поперечных подач | 64 |
| Поперечная подача | 0.05 - 12.16 мм/оборот |
| Количество метрических резьб | 50 |
| Метрическая резьба | 1 – 240 мм |
| Количество дюймовых резьб | 26 |
| Дюймовая резьба | 14” – 1” TPI |
| Количество модульных резьб | 53 |
| Модульная резьба | 0.5 – 120 MP |
| Количество питчевых резьб | 24 |
| Питчевая резьба | 28 – 1 DP |
| Шаг продольной ШВП | 12 мм |

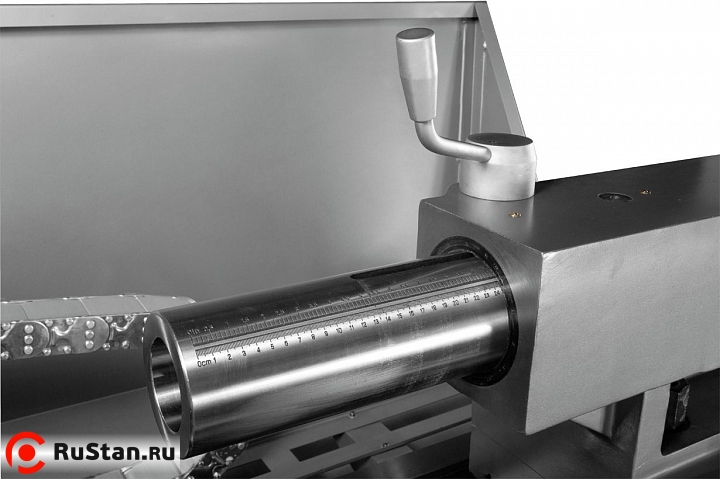

| Ход пиноли задней бабки | 230 мм |
| Пиноль задней бабки | МК-6 |
| Диаметр пиноли задней бабки | 100 мм |
| Рабочий диаметр неподвижного люнета | 20 – 170 мм |
| Рабочий диаметр подвижного люнета | 25 – 130 мм |
| Мощность двигателя | 11 кВТ |
| Мощность двигателя ускореных подачь | 1,1 кВт |
| Мощность помпы СОЖ | 0,09 кВт |
| Габаритные размеры (ДхШхВ) | 5275x1393x1537 мм |
| Габаритные размеры упаковки (ДхШхВ) | 5300x1600x1800 мм |
| Масса GH-24120 ZHD DRO RFS | 3800 кг |
| Масса в упаковке | 4100 кг |

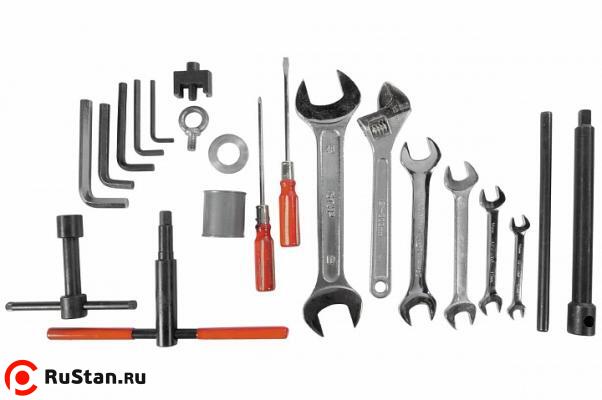

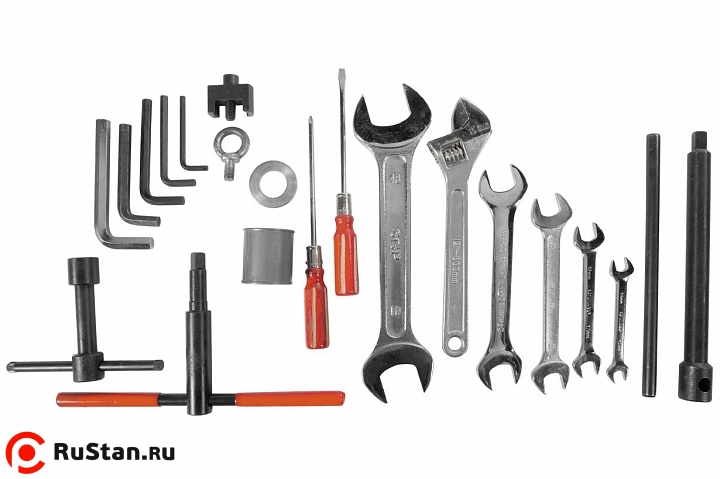

Комплектация
- 3-х кулачковый патрон с прямыми/обратными кулачками
- 4-х кулачковая планшайба
- Планшайба

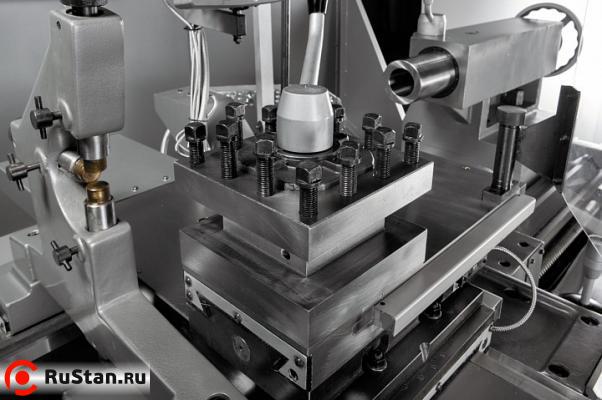

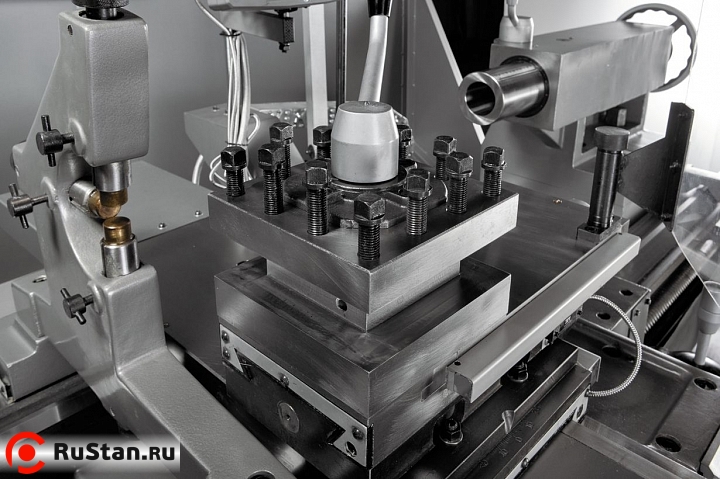

- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр Упорный центр МК-5
- Переходная втулка

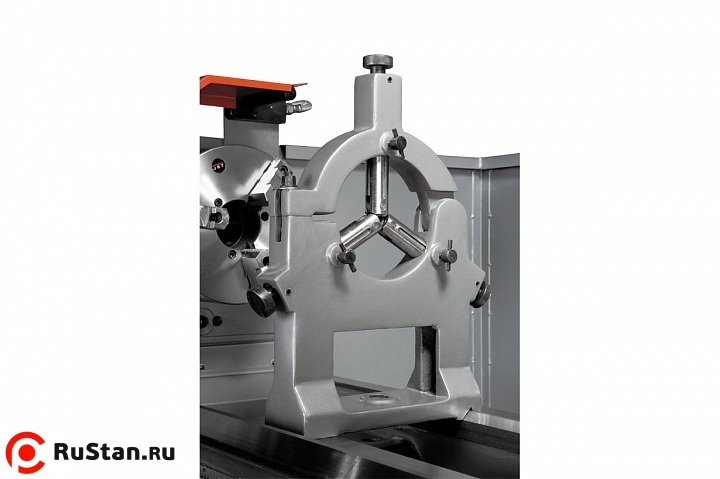

- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Задняя защитная стенка

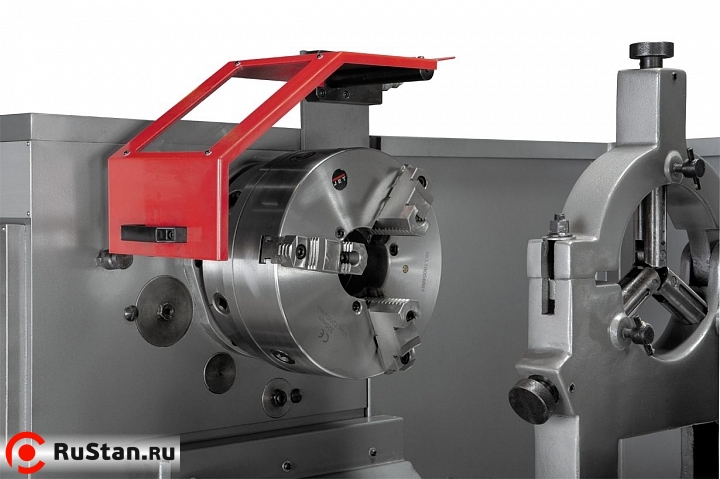

- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем

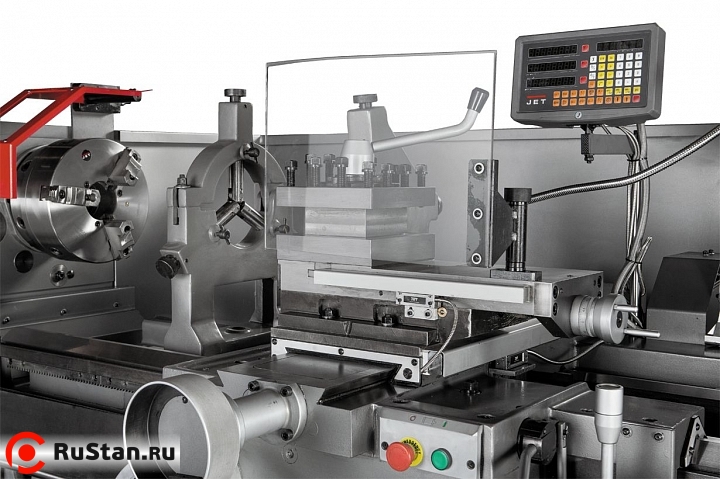

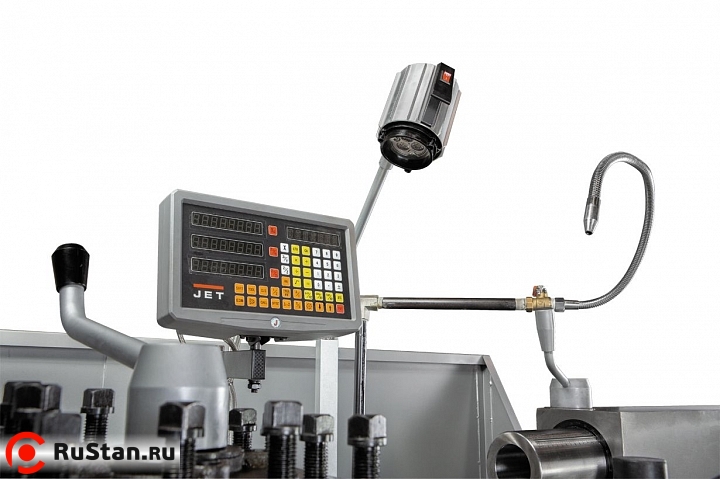

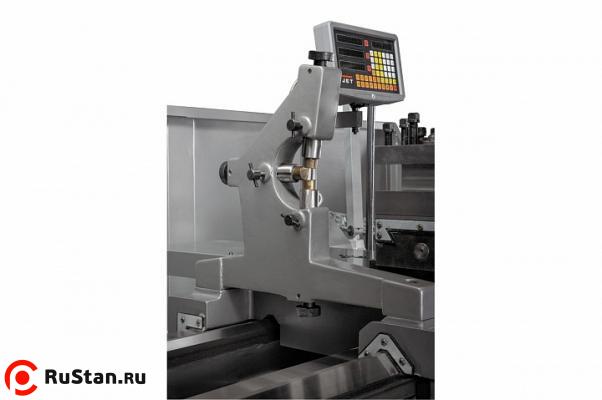

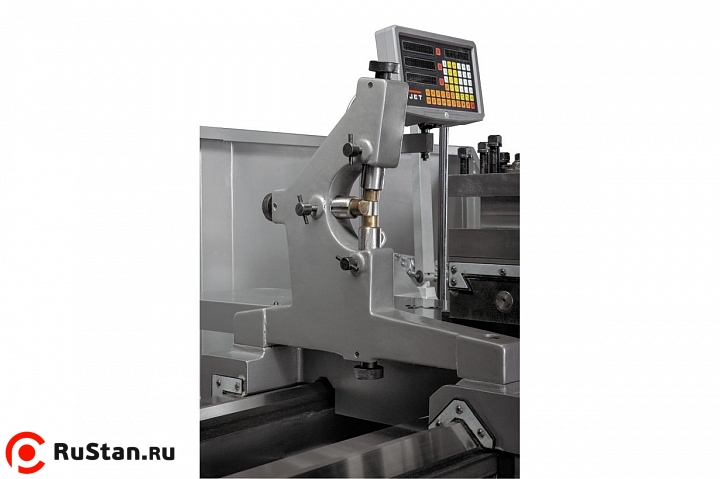

- УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Концевой упор продольного перемещения
- Регулируемые опоры станины
