2 700 000 руб.
с НДС - на 26.10.2025 г.
| Модель: |  |
JET GH-2040ZH DRO |
| Артикул: | |
50000830T |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |

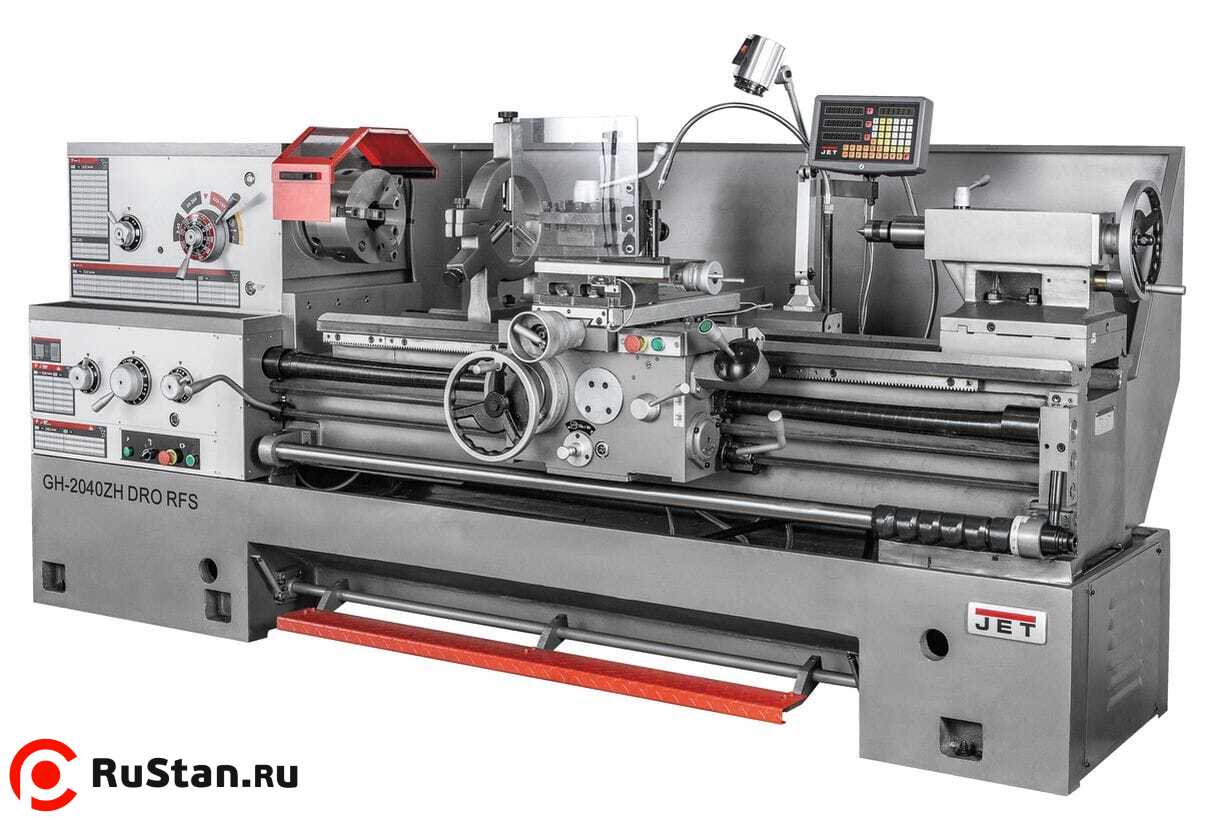

Токарно-винторезный станок JET GH-2040 ZH DRO RFS c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.
Преимущества конструкции
- Передняя бабка станка выполнена с механическими муфтами для плавной смены направления вращения во время нарезания резьбы;
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода и ремня;

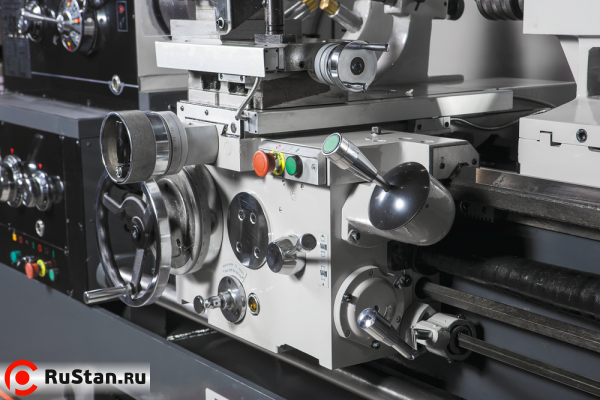

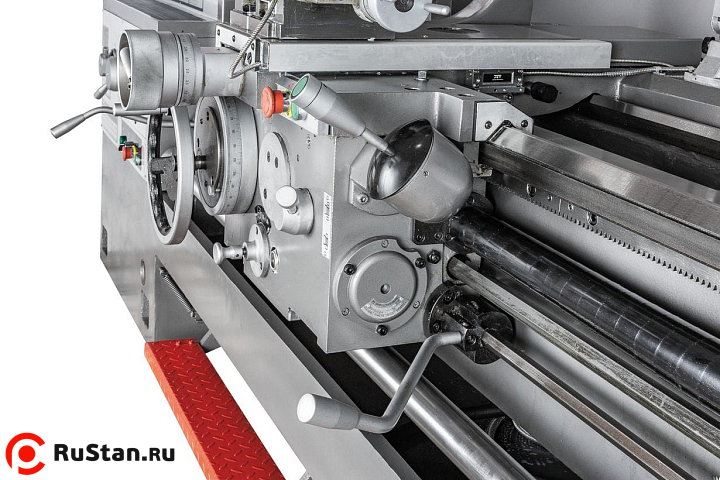

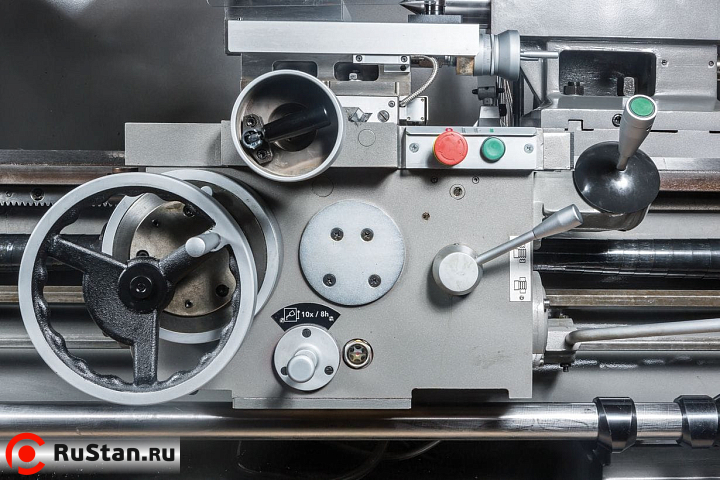

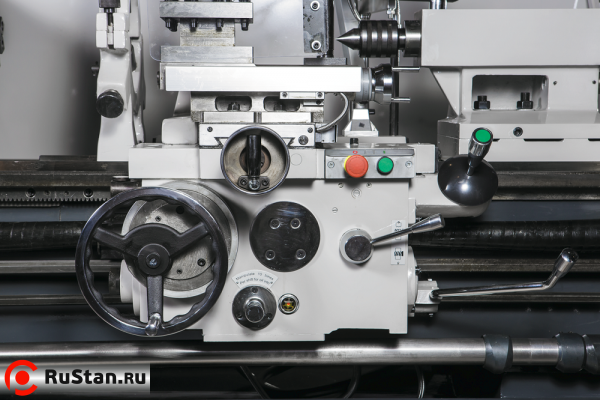

- Удобное управление продольной и поперечной подачей при помощи джойстика с кнопкой ускоренного перемещения;
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606);
- Закалённая и отшлифованная станина с призматическими направляющими из серого чугуна;
- Cъёмный мостик станины;

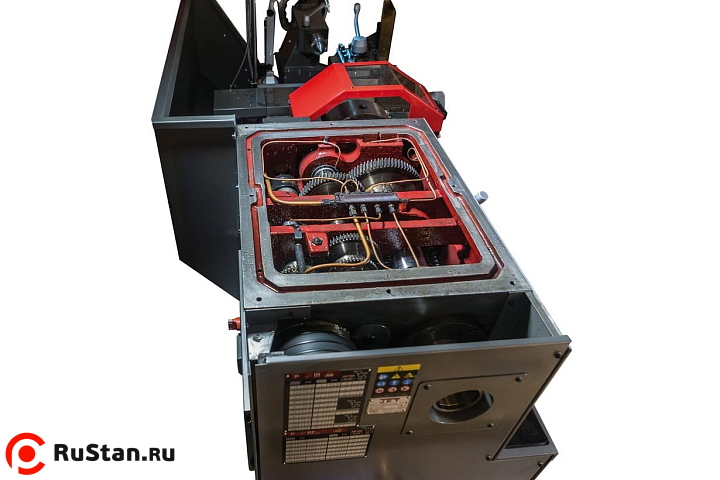

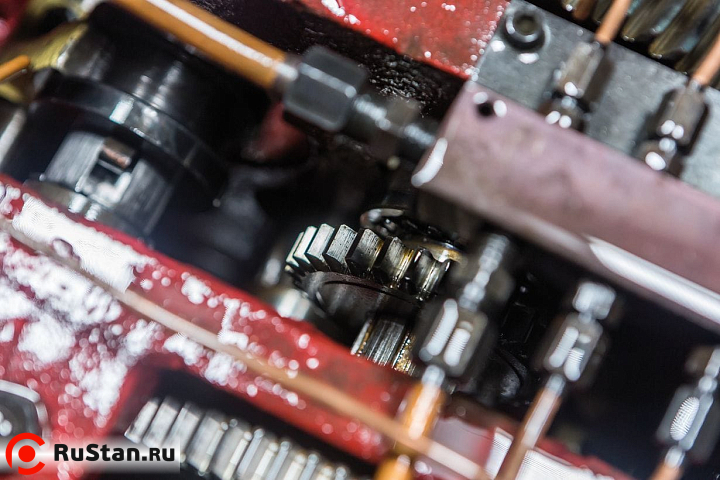

- Механизмы коробки передач, подачи и привод суппорта работает в масляной ванне;

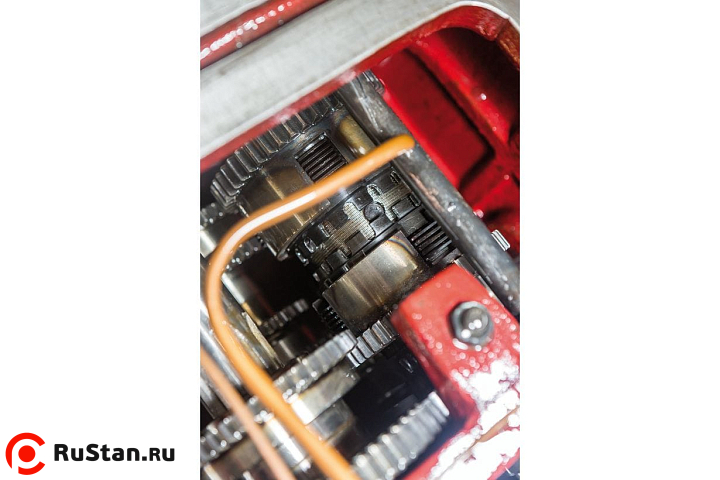

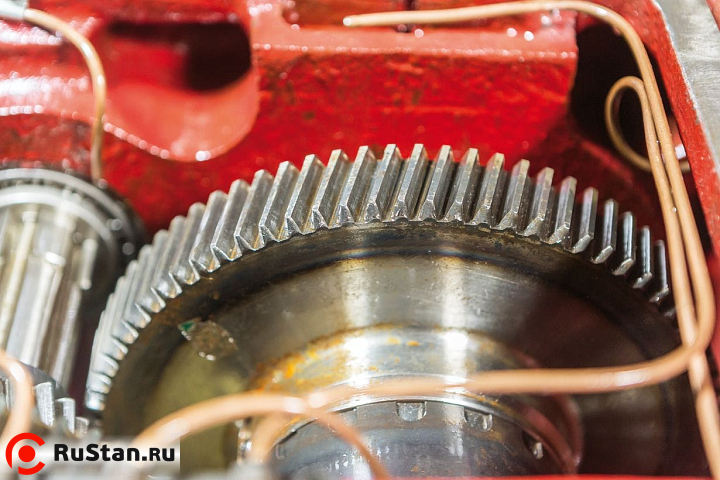

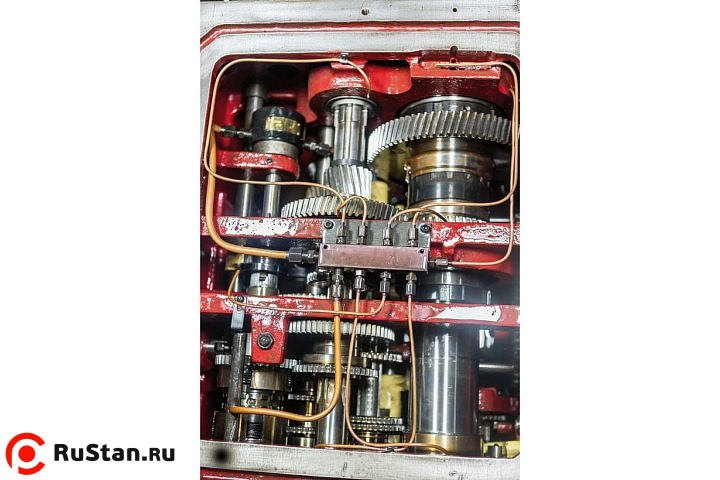

- Закаленные и отшлифованные шестерни в передней бабке и коробке передач;
- Регулировка зазоров направляющих при помощи клиновых планок;
- Направляющая станины с накладками из Turcite-B;

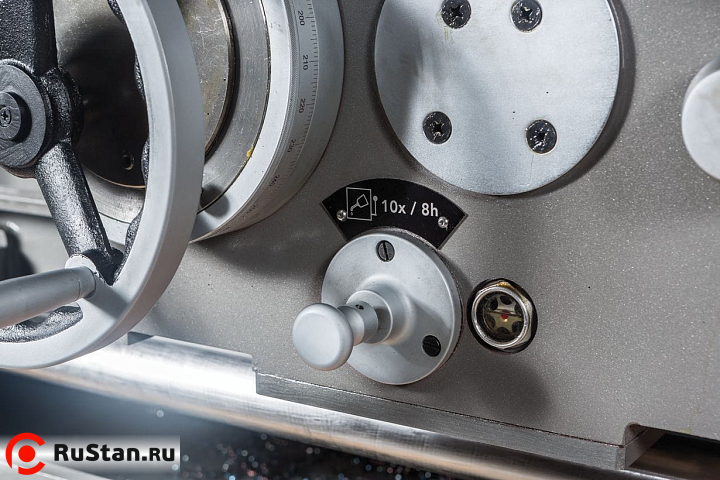

- Централизованная система подачи смазки продольного супорта;
- Регулируемая муфта подачи;

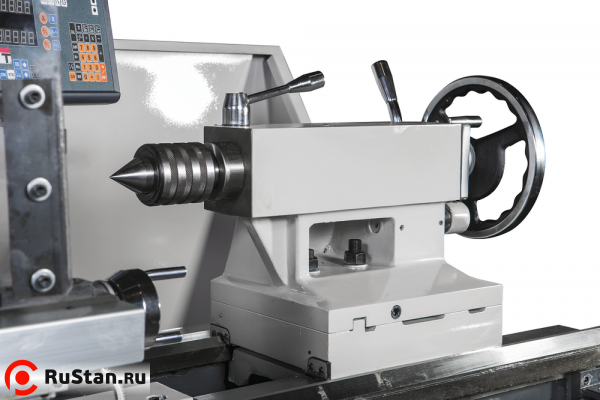

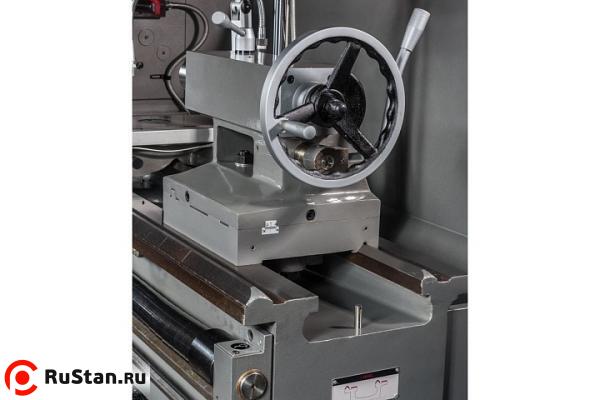

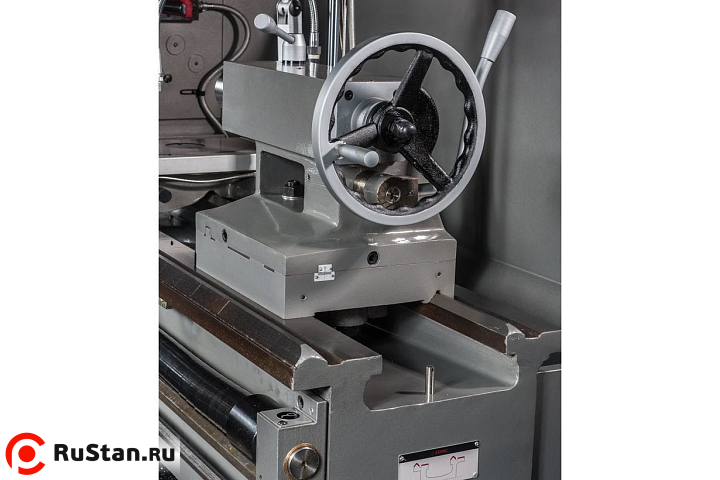

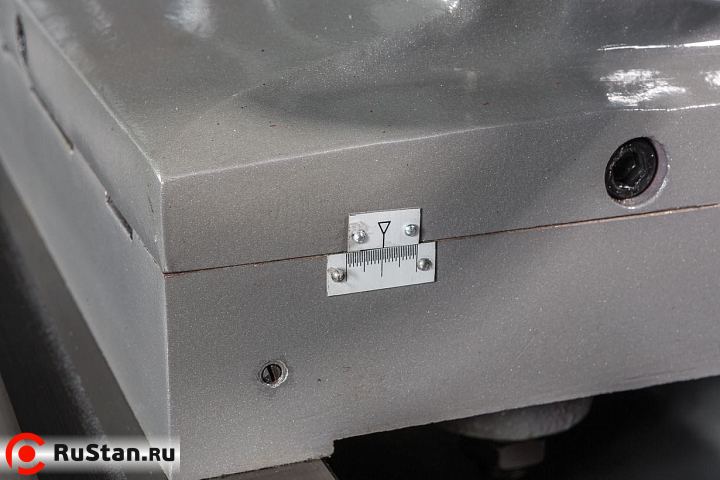

- Задняя бабка с регулировкой для обточки конусов;

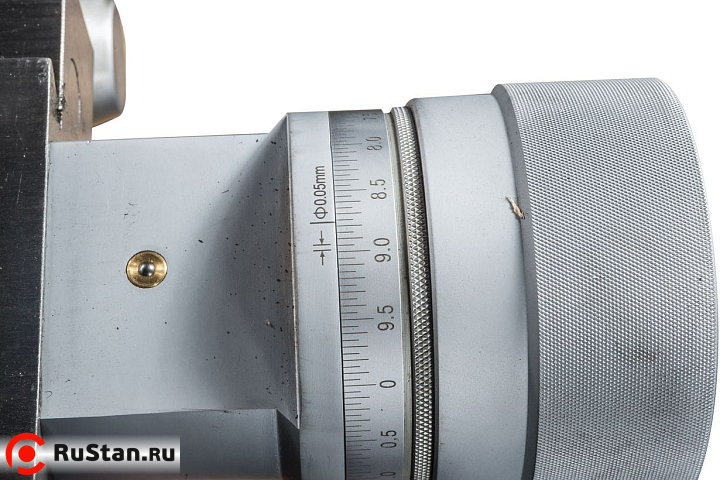

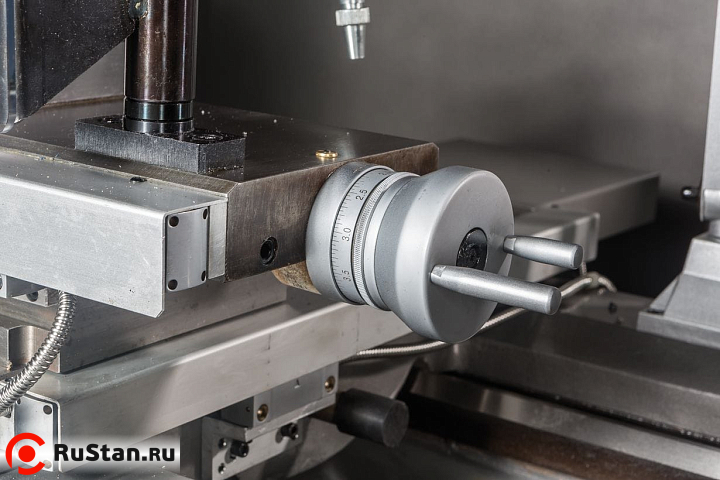

- Пиноль задней бабки и маховик имеют шкалу для точной установки.
Технические характеристики JET GH-2040ZH DRO | |
|---|---|
| Характеристика | Значение |
| Диаметр обточки над станиной | 500 мм |
| Макс. диаметр вращения (съёмный мостик) | 720 мм |
| Диаметр обточки над поперечным суппортом | 310 мм |
| Длина съёмного мостика | 240 мм |
| Расстояние между центрами | 1015 мм |

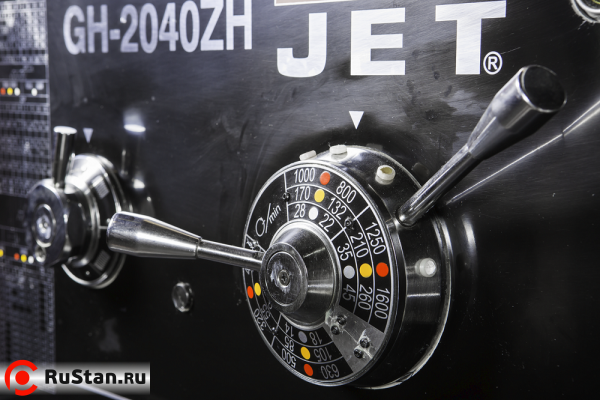

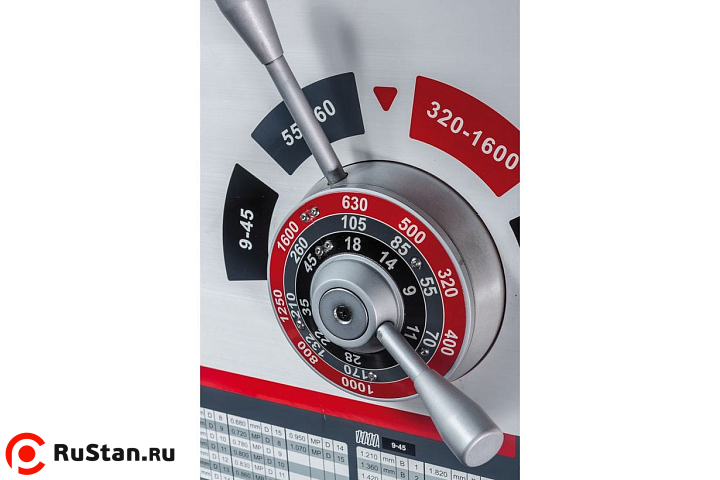

| Частота вращения шпинделя, 24 | 9 - 1600 об/мин |
| Конус шпинделя | МK-7 |
| Присоединение шпинделя, Саmlоск | D1-8 (DIN 55029) |
| Проходное отверстие шпинделя | 80 мм |
| Продольная подача, 80 | 0,063 - 6,43 мм/об |
| Поперечная подача, 80 | 0,027 - 2,73 мм/об |
| Метрическая резьба, 46 | 1 - 224 мм |

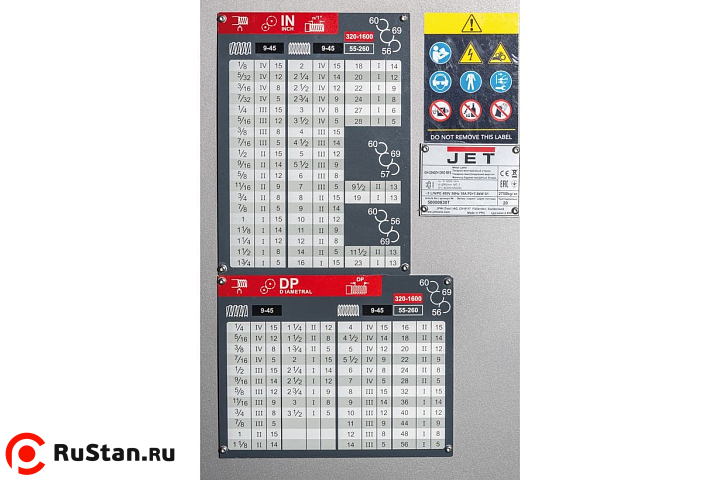

| Дюймовая резьба, 44 | 28'' - 1/8'' TPI |
| Модульная резьба, 42 | 0,5 - 112 МP |
| Питчевая резьба, 45 | 56 - 1/2 DP |
| Шаг ходового винта | 12 мм |
| Макс. размер резца | 25 х 25 мм |
| Ход поперечного суппорта | 310 мм |
| Ход верхнего суппорта | 145 мм |
| Ускоренное перемещение продольного суппорта | 4,5 м/мин |
| Ускоренное перемещение поперечного суппорта | 2,0 м/мин |
| Пиноль задней бабки | МК-5 |
| Ход пиноли задней бабки | 150 мм |
| Рабочий диаметр неподвижного люнета | 50 - 210 мм |
| Рабочий диаметр подвижного люнета | 20 - 110 мм |
| Расстояние между направляющими | 405 мм |
| Выходная мощность | 7,5 кВт / S1 100% |
| Потребляемая мощность | 12,0 кВт / S6 40% |
| Габаритные размеры (ДхШхВ) | 2480 х 1280 х 1410 мм |
| Масса JET GH-2040ZH DRO | 2750 кг |
Стандартное исполнение

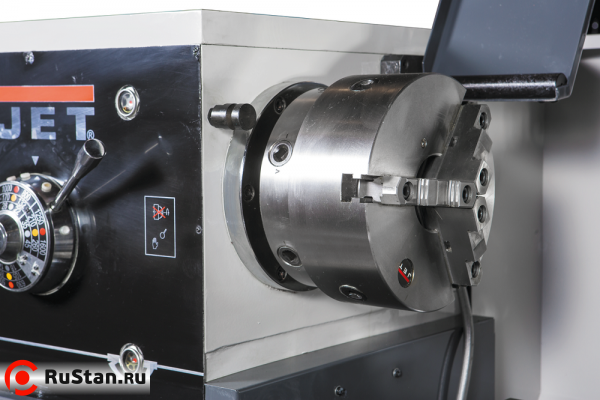

- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками;
- 4-х кулачковая планшайба Ø320 мм;
- Планшайба Ø400 мм;

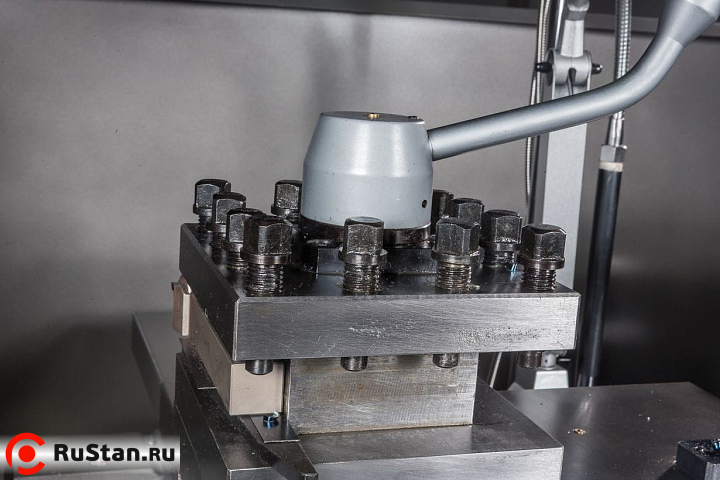

- 4-х позиционный резцедержатель с фиксатором;
- Вращающийся упорный центр МК-5;
- Упорный центр МК-5;
- Переходная втулка МК-7/МК-5;

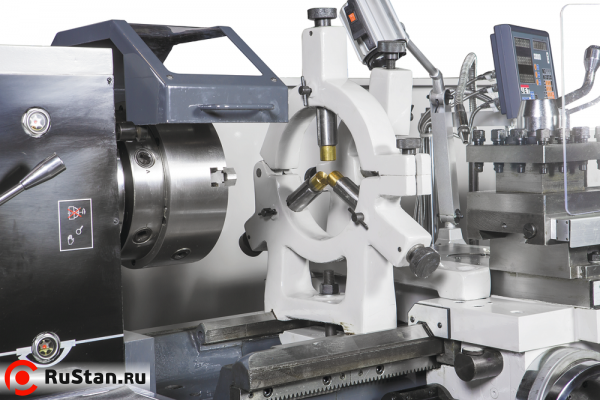

- Подвижный и неподвижный люнеты;
- Поддон для сбора стружки;
- Задняя защитная стенка;

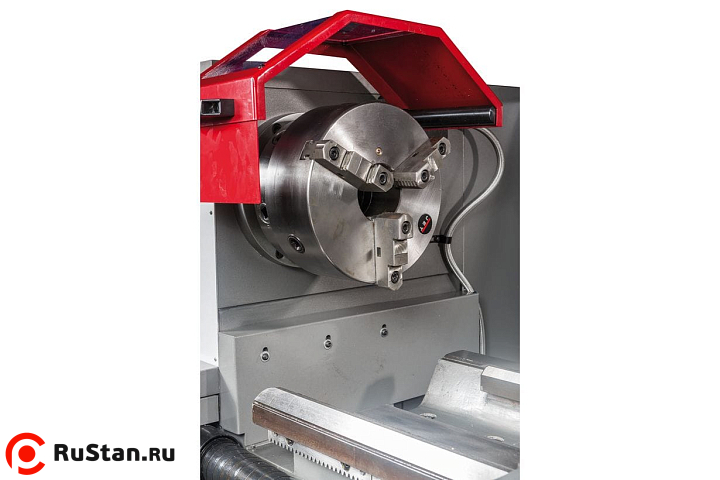

- Защитный экран патрона с концевым выключателем;

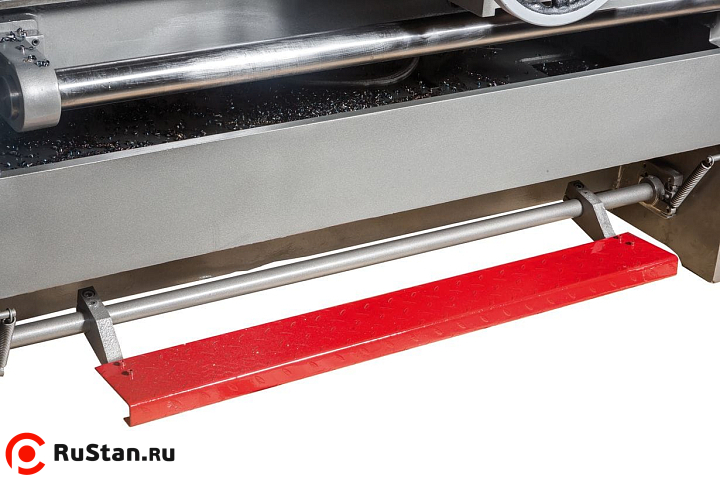

- Ножной тормоз шпинделя с концевым выключателем;

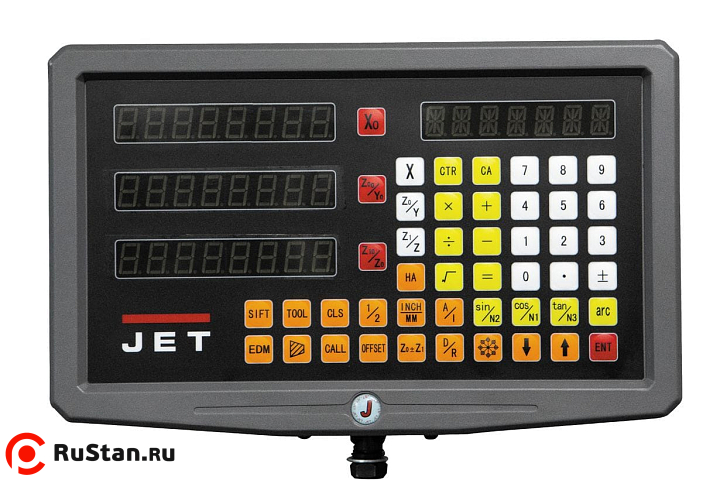

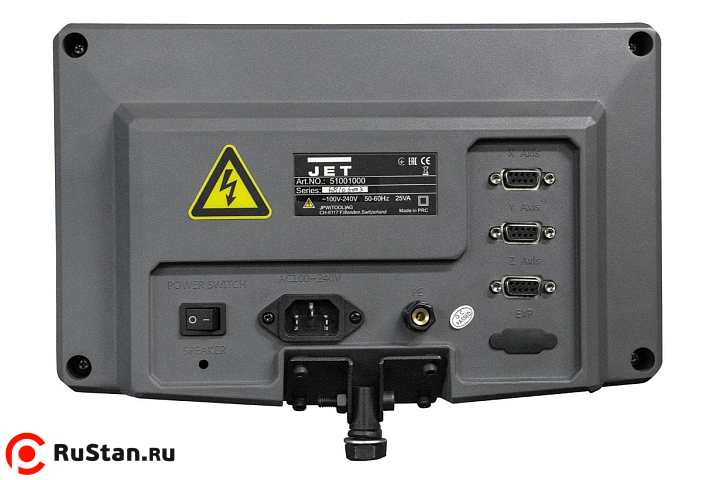

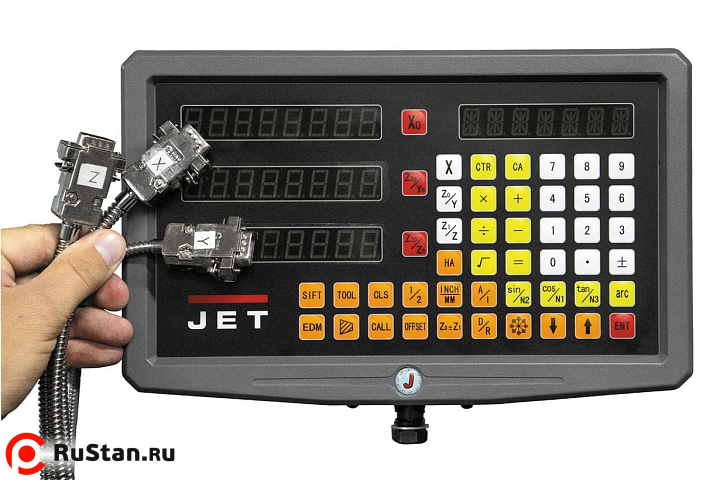

- УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак;
- Система подвода СОЖ;
- Галогенная лампа местного освещения;

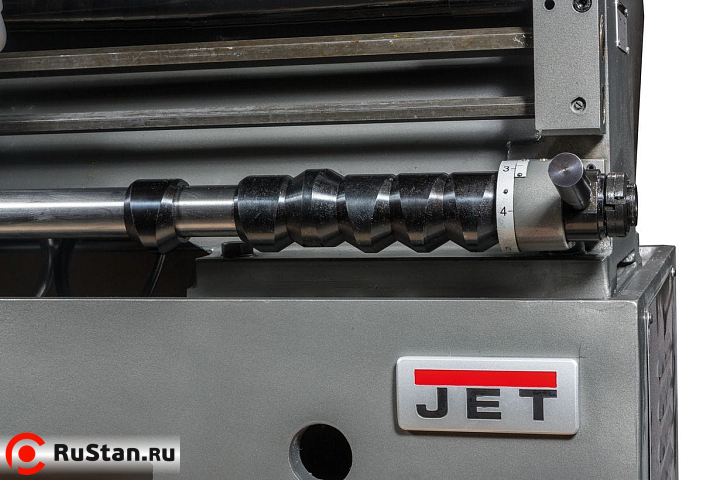

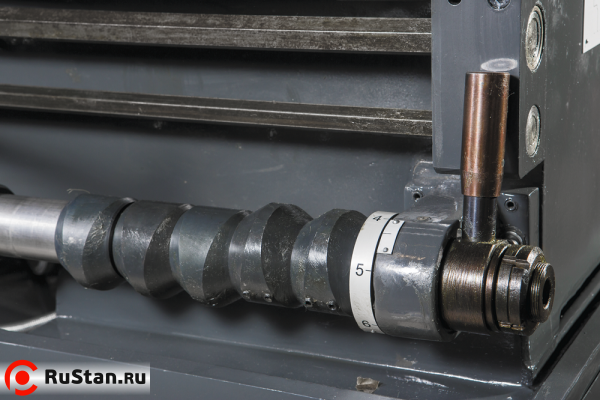

- Вал управления с регулируемыми кулачками (отключение продольной подачи);
- Концевой упор продольного перемещения;
- Регулируемые опоры станины.
Комплектация за дополнительную плату
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Отзывы о JET GH-2040ZH DRO:
Достоинства:
Внешний вид
Недостатки:
Станок исправно отработал 6 месяцев, после чего начались поломки. 1.Дешёвый пластиковый бак для слива и подачи СОЖ без фильтрации отработанной эмульсии пропускает стружку и грязь в шланг подачи эмульсии. В результате быстрое и частое засорение трубопровода. При чистке металлического шланга он разрушился и эмульсия брызжет во все стороны. Сам бачок очень маленький. 2. Только одна ручка включения фрикциона и та с неудобной стороны. До одури неудобно, а порою невозможно нарезать резьбу резцом. 3. Тяжёлая и очень неудобная в работе задняя бабка. 4. Быстро изнашивается фрикцион.5. Рукоятка фрикциона имеет регулировочные шпильки, которые быстро слетают в результате работы ручкой.6. При открытии колпака патрона, станок полностью отключается. В результате происходит быстрый износ электродвигателя.
Комментарий:
Словом, кроме внешнего вида, станок ничем меня не радует. Когда же производители поймут, что в любой продукции главное - КАЧЕСТВО, а не внешний вид.
Покупал(а) для:
Обучения студентов и для выполнения мелких токарных работ.
