Настольный сверлильно-фрезерный станок Metal Master MF-45A

Код товара:

47885

В наличии 1 шт.

Настольный сверлильно-фрезерный станок Metal Master MF-45A фото №1

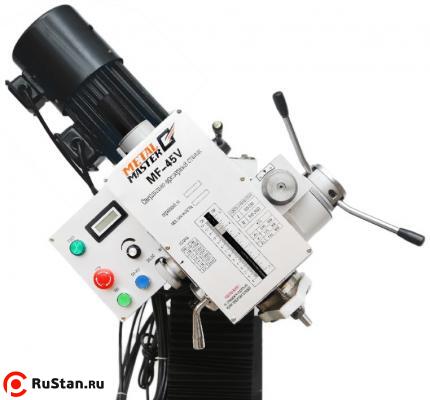

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ±90°. Угол поворота отображается на линейке. фото №2

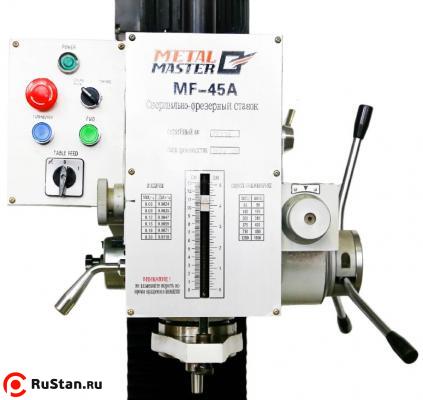

Общий вид фрезерной головы METAL MASTER MF-45A фото №3

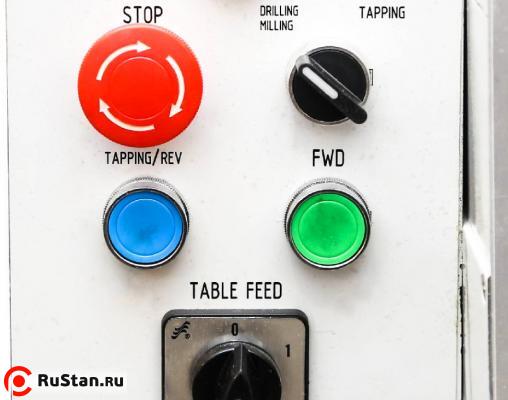

Панель управления фрезерной головкой. фото №4

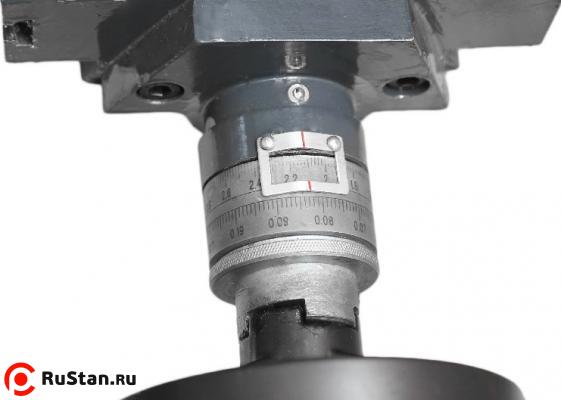

Все рукоятки оснащены четкими и удобными лимбами. фото №5

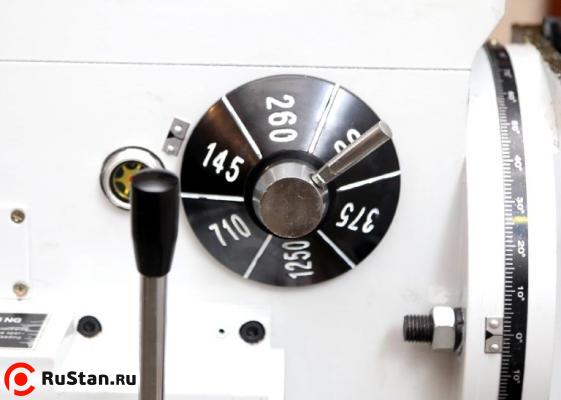

Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей от 80 до 1250 об/мин фото №6

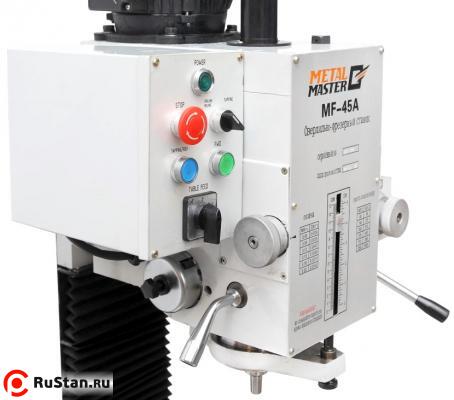

Операции сверления и фрезерования могут выполняться двумя способами: ручной и автоматический фото №7

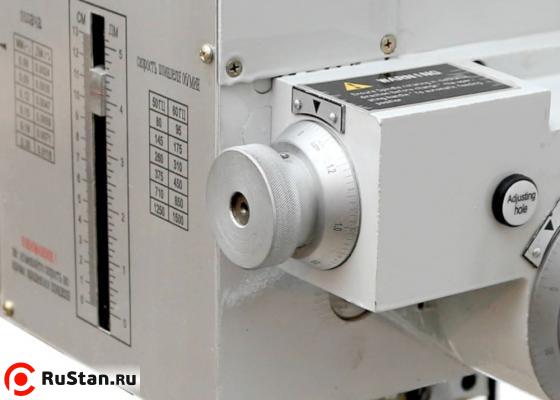

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом. фото №8

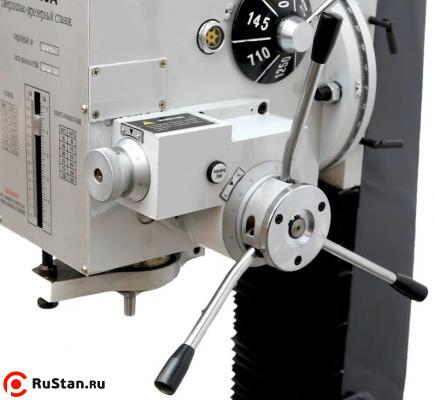

Вертикальный шпиндель снабжен звездчатой рукояткой, с ее помощью возможно переключение на ручной режим (быстрая подача при сверлении) и автоматический (медленной подачи при фрезеровании). фото №9

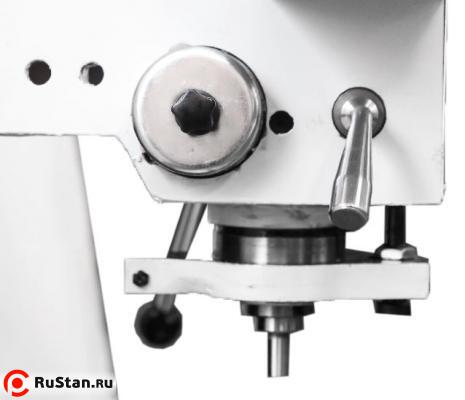

Выставленную на заданный размер пиноль можно закрепить поворотом фиксирующей ручки. фото №10

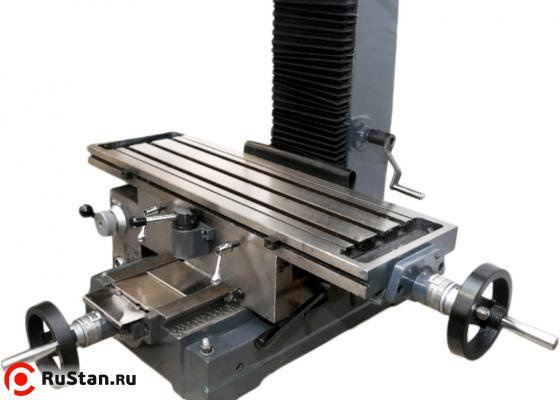

Рабочий стол фрезерного станка перемещается вдоль осей X и Y, по направляющим типа «ласточкин хвост». Передвижение стола осуществляется, как в автоматическом, так и в ручном режиме. фото №11

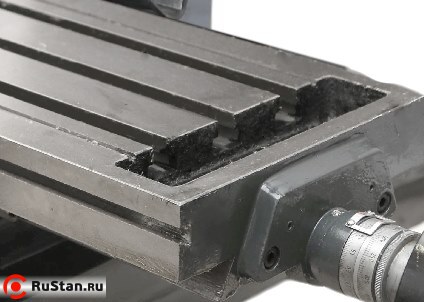

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования. фото №12

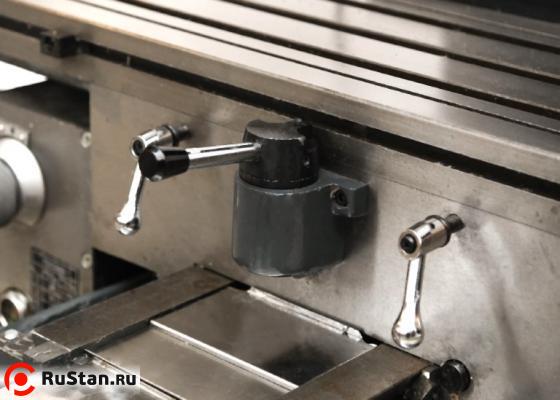

Направление движения стола выбирается простым переключателем. В Положение стола по каждой оси фиксируется стопорными ручками. фото №13

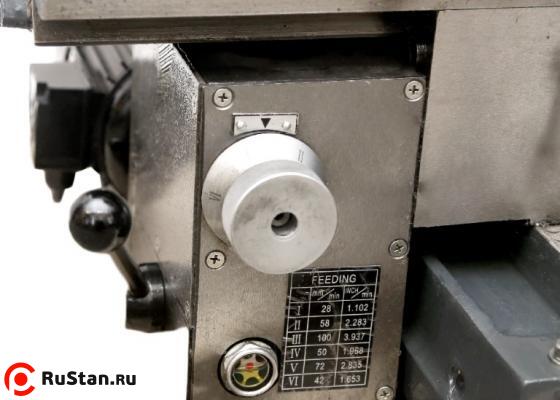

Перемещение стола по оси X производится электродвигателем. Требуемая скорость движения задается положением ручек. Таблица соответствия скоростей подачи положению ручек расположена прямо на коробке передач. фото №14

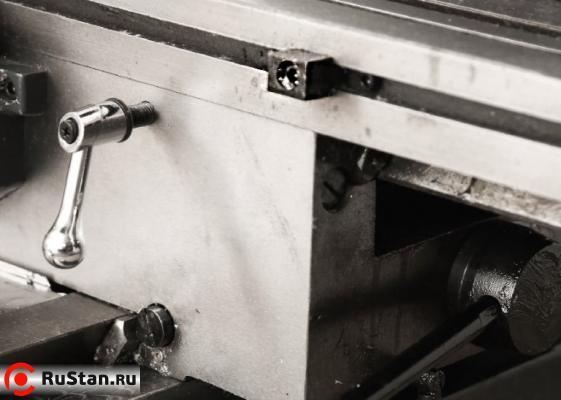

В паз рабочего стола устанавливаются передвижные планки, задающие границы его перемещения. фото №15

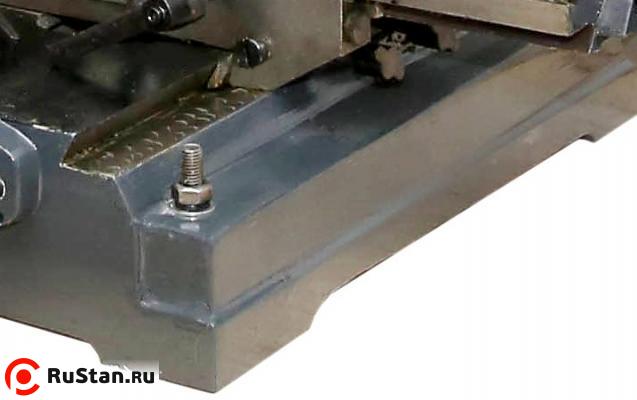

Прочная литая конструкция плотно стоит на поверхности благодаря конструктивным особенностям. фото №16

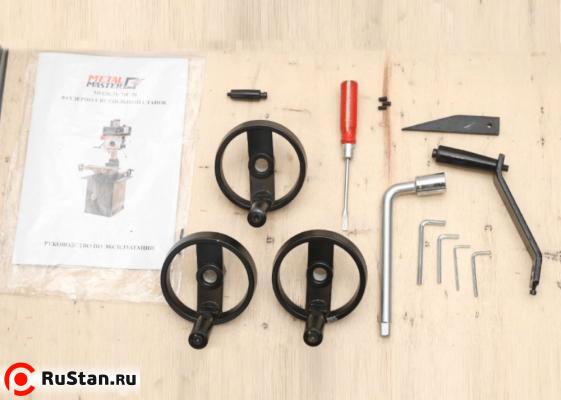

В ЗИП входят комплект инструмента для обслуживания и инструкция. фото №17

Настольный сверлильно-фрезерный станок Metal Master MF-45A миниатюра №1

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ±90°. Угол поворота отображается на линейке. миниатюра №2

Общий вид фрезерной головы METAL MASTER MF-45A миниатюра №3

Панель управления фрезерной головкой. миниатюра №4

Все рукоятки оснащены четкими и удобными лимбами. миниатюра №5

Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей от 80 до 1250 об/мин миниатюра №6

Операции сверления и фрезерования могут выполняться двумя способами: ручной и автоматический миниатюра №7

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом. миниатюра №8

Выставленную на заданный размер пиноль можно закрепить поворотом фиксирующей ручки. миниатюра №10

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования. миниатюра №12

Направление движения стола выбирается простым переключателем. В Положение стола по каждой оси фиксируется стопорными ручками. миниатюра №13

В паз рабочего стола устанавливаются передвижные планки, задающие границы его перемещения. миниатюра №15

Прочная литая конструкция плотно стоит на поверхности благодаря конструктивным особенностям. миниатюра №16

В ЗИП входят комплект инструмента для обслуживания и инструкция. миниатюра №17

Цена для юр. и физ. лиц
375 683 руб.
с НДС - на 26.10.2025 г.

В корзину

Купить в лизинг

8 (343) 351-76-90

order@rustan.ru

Сравнить Избранное

Модель:		MF-45A
Артикул:		00000017359
Производитель:		Metal Master
Сертификат:		Официальный дилер

Описание
Документы
Комментарии
Отзывы

Настольный сверлильно-фрезерный станок Metal Master MF-45A представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

Конструкция станка предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.

Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Преимущества Metal Master MF-45A

Мощный двигатель, рассчитанный на непрерывную работу;
Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей от 80 до 1250 об/мин
Операции сверления и фрезерования могут выполняться двумя способами:
- В ручном режиме (быстрая подача при сверлении).
- Автоматическая подача (в 6 диапазонах скоростей).
Большой прецизионный крестовый стол
Регулируемая прижимная планка на столе
Наклон фрезерной головки ±45°
Точное перемещение пиноли шпинделя
Прочная чугунная стойка
Быстро регулируемый упор глубины сверления

Технические характеристики MF-45A
Характеристика	Значение
Двигатель	1,5 кВт 380 В ~50 Гц
Макс.диаметр рассверливания в стали, мм	45
Макс. размер торцевой фрезы, мм	80
Макс. размер концевой фрезы, мм	28
Макс. резьба, мм	M12
Ход пиноли, мм	130
Конус шпинделя	МТ 4
Кол-во скоростей	6
Расстояние от оси шпинделя до стола, мм	395
Наклон фрезерной головки	± 90°
Скорости шпинделя, об/мин	80-1250 6 ступеней
Длина стола	800
Ширина стола, мм	240
Ход оси Х, мм	450
Ход оси Y, мм	165
Габаритные размеры упаковки (ДхШхВ)	845х910х1020
Общий вес, кг	345
