Патрон токарный 3-х кулачковый Ø400 мм 3-400.15.34В

Код товара:
39108
Нет в наличии
Патрон токарный 3-х кулачковый Ø400 мм 3-400.15.34В фото №1

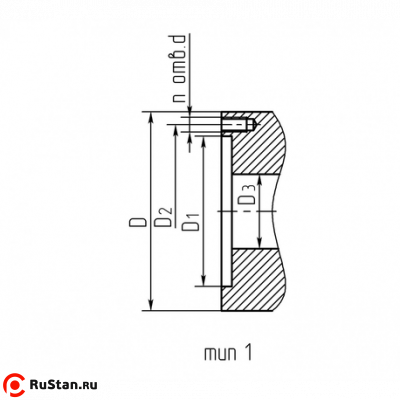

Чертеж фото №2
Цена для юр. и физ. лиц
169 330 руб.
с НДС - на 31.05.2026 г.
Модель:
3-400.15.34В
Артикул:
04443
Производитель: БелТАПАЗ
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
  • Тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец по ГОСТ 3889
  • Исполнение 1 – с цельными кулачками
  • Материал: сталь

Суммарная статическая сила зажима кулачками патронов: Р max Н = 65000

Максимально допустимая частота вращения: N max min -1 = 1600

Классы точности по ГОСТ 1654:

  • П - Повышенный
  • В - Высокий
  • А - Особо высокий

Технические характеристики токарного патрона 3-400.15.34В
Характеристика Значение
D, мм 400
D1, мм 340
D2, мм 368
D3, мм 136
nxd 6xМ16
Шаг кулачка, мм 10
Макс. момент на ключе М max, Hm 280
Pmin, kH 65
Условный конус шпинделя -
Размер под ключ, мм 17
Масса кг, не более 91.5

Комплектация

  • Патрон с прямыми кулачками
  • Кулачки обратные
  • Ключ
  • Паспорт
  • Смазка ВНИИ НП-232 (для смазки спирали диска)

Комплектация за дополнительную плату

Кулачки прямые 3-400.45.11.004
Кулачки прямые 3-400.45.11.004 ( арт. 02612 )
47 200p
Кулачки обратные 3-400.45.11.015
Кулачки обратные 3-400.45.11.015 ( арт. 02613 )
22 434p
Кулачки полусырые 3-400.45.11.014
Кулачки полусырые 3-400.45.11.014
0p
Шестерня 3-400.45.01.005
Шестерня 3-400.45.01.005 ( арт. 02793 )
11 216p
Диск 7100-0045.003 (400)
Диск 7100-0045.003 (400) ( арт. 02792 )
33 648p
Ключ С7100-0045.010.00 (400)
Ключ С7100-0045.010.00 (400)
0p
