Гарантия производителя 1 год

Патрон токарный 4-х кулачковый Ø400 мм 4-400.43.34

Код товара:
39119
Нет в наличии
Патрон токарный 4-х кулачковый Ø400 мм 4-400.43.34 фото №1

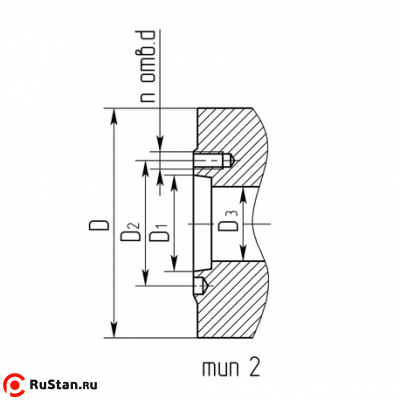

Чертеж фото №2
Цена для юр. и физ. лиц
321 019 ₽
с НДС - на 11.07.2026 г.
Срок лизинга 36 мес.
Аванс 20%
10%50%
Стоимость товара— Аванс— Сумма финансирования— Переплата— НДС к вычету (22%)— Экономия на налоге на прибыль (20%)— Выгода—
Расчёт носит ознакомительный характер и не является публичной офертой (ст. 437 ГК РФ). Итоговые условия определяются после рассмотрения заявки.
Модель:
4-400.43.34
Артикул:
04521
Производитель: БелТАПАЗ
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
  • Тип 2– с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593
  • Исполнение 1 – с цельными кулачками
  • Материал: сталь

Суммарная статическая сила зажима кулачками патронов: Р max Н = 65000

Максимально допустимая частота вращения: N max min -1 = 1600


Технические характеристики токарного патрона 4-400.43.34
Характеристика Значение
D, мм 400
D1, мм 139,719
D2, мм 171,4
D3, мм 136
nxd 4хМ16
Шаг кулачка, мм 10
Макс. момент на ключе М max, Hm 280
Pmin, kH 65
Условный конус шпинделя 8
Размер под ключ, мм 17
Масса кг, не более 91.5

Комплектация

  • Патрон с прямыми кулачками
  • Кулачки обратные
  • Ключ
  • Паспорт
  • Крепеж для установки патрона на шпиндель станка
  • Смазка ВНИИ НП-232 (для смазки спирали диска)

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы о 4-400.43.34:

Отзывов пока нет, но ваш может быть первым.
Обозначение токарных патронов
Скачать(0.54 МБ) в формате PDF
Обозначение комплектующих
Скачать(4.44 МБ) в формате PDF
