Патрон токарный 3-х кулачковый Ø200 мм 3-200.33.14В

Код товара:
39098
Нет в наличии
Патрон токарный 3-х кулачковый Ø200 мм 3-200.33.14В фото №1

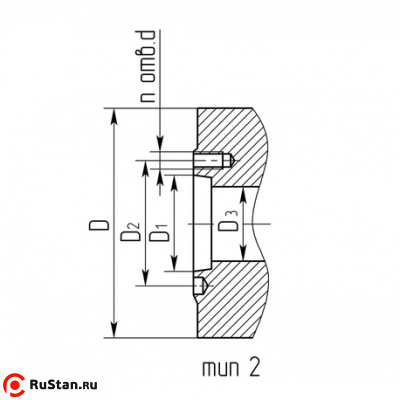

Чертеж фото №2
Цена для юр. и физ. лиц
51 750 ₽
с НДС - на 12.07.2026 г.
Модель:
3-200.33.14В
Артикул:
03982
Производитель: БелТАПАЗ
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
  • Тип 2– с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593
  • Исполнение 1 – с цельными кулачками
  • Материал: сталь

Суммарная статическая сила зажима кулачками патронов: Р max Н = 37000

Максимально допустимая частота вращения: N max, min -1 = 4000

Классы точности по ГОСТ 1654:

  • В - Высокий

Технические характеристики токарного патрона 3-200.33.14В

Характеристика Значение
D, мм 200
D1, мм 106,375
D2, мм 133,4
D3, мм 60
nxd 4xM12
Шаг кулачка, мм 8
Макс. момент на ключе М max, Hm 160
Pmin, kH 37
Условный конус шпинделя 6
Размер под ключ, мм 12
Масса кг, не более 17.6

Комплектация

  • Патрон с прямыми кулачками
  • Кулачки обратные
  • Ключ
  • Крепёж для установки патрона на шпиндель станка
  • Паспорт
  • Cмазка ВНИИ НП-232 (для смазки спирали диска)
