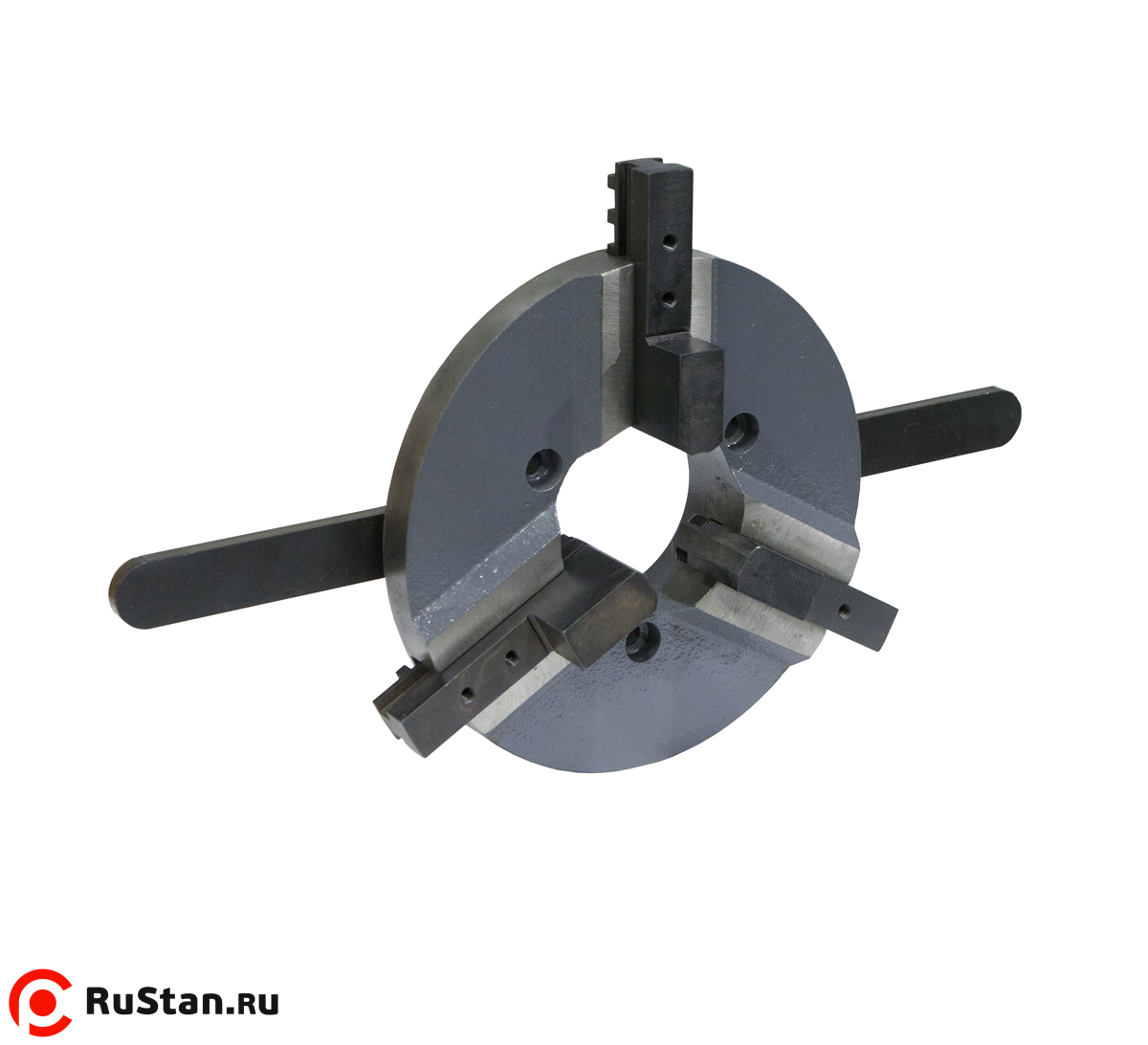

Трёхкулачковый патрон Stalex WPС 200

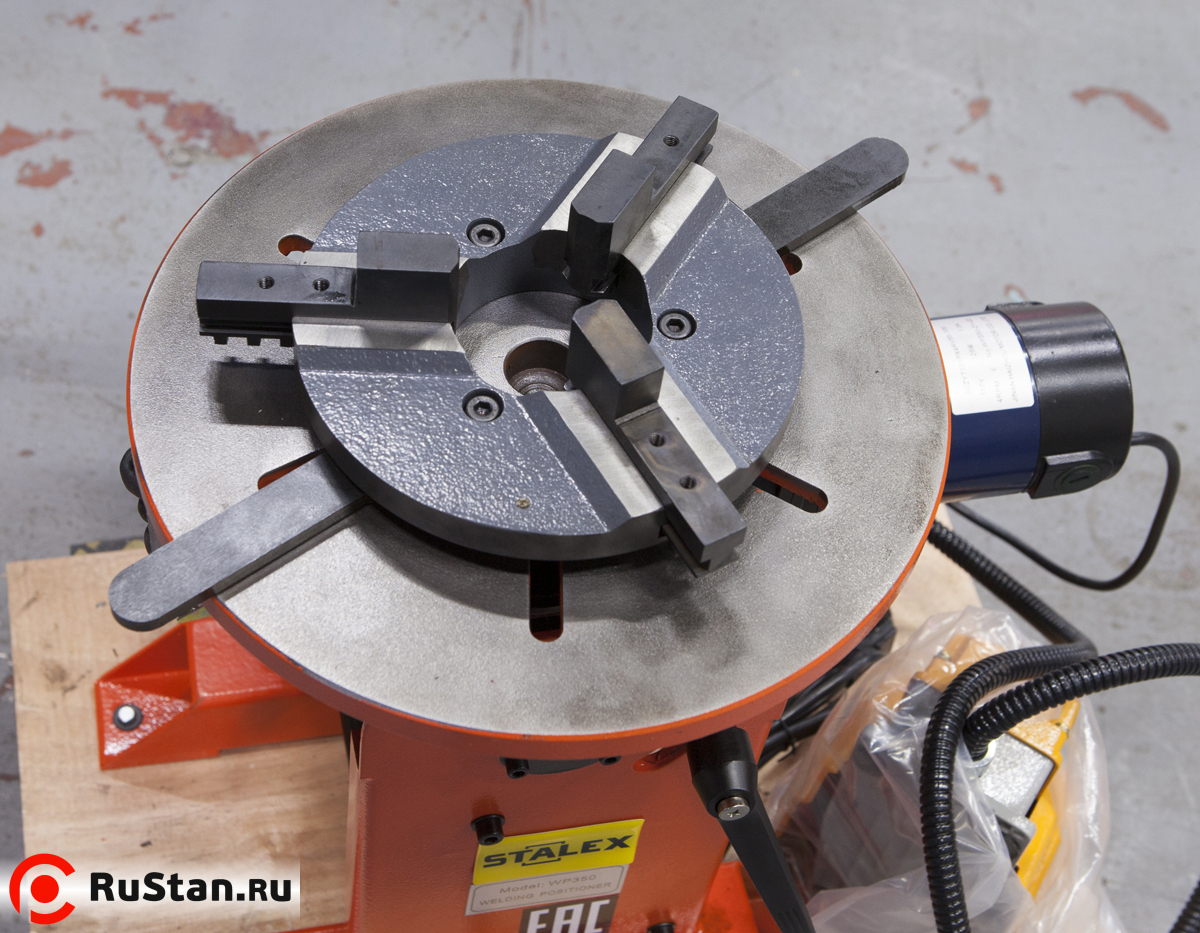

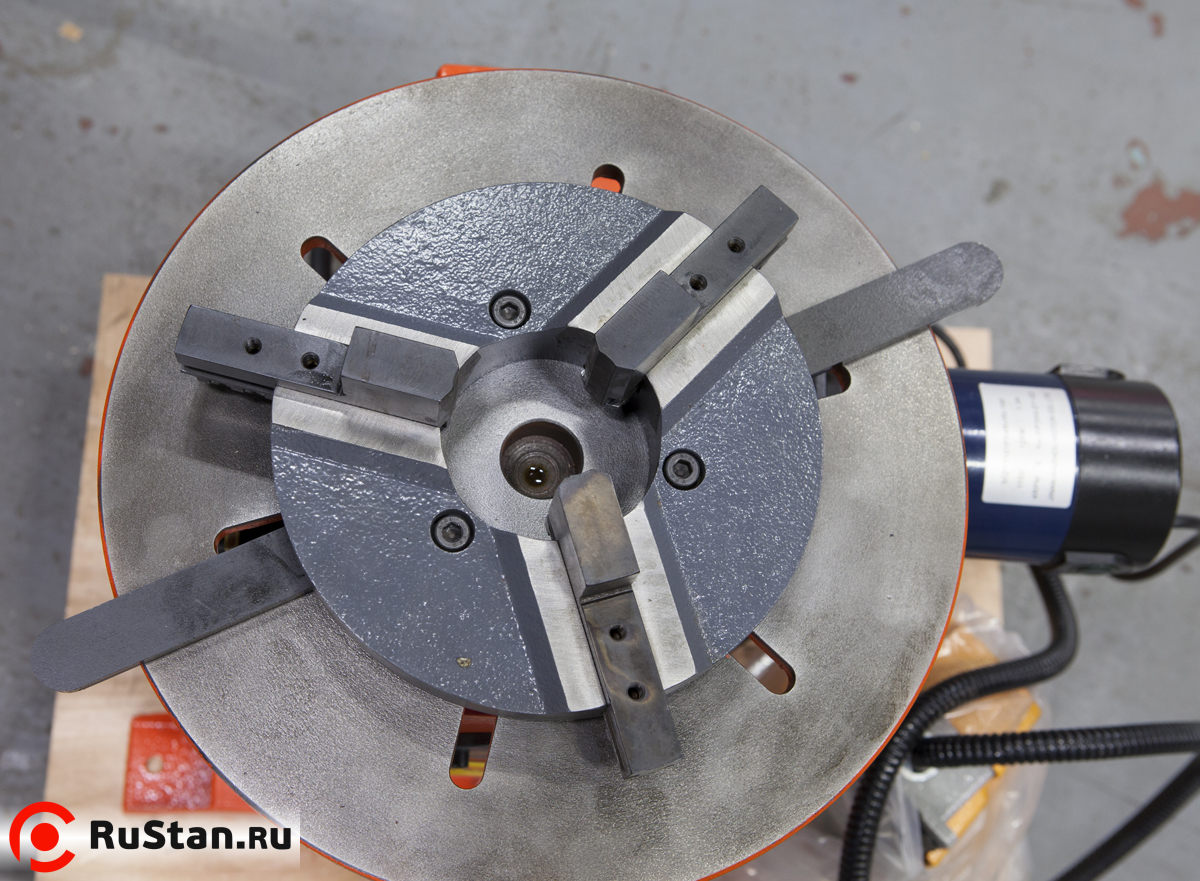

Трёхкулачковые патроны Stalex WPC предназначены для установки на рабочем столе (планшайбе) позиционеров WP и фиксации заготовок (для последующей сварки швов), а также для крепления заготовок на любой вращающейся или наклонной поверхности. Stalex WPC это самоцентрирующиеся трёхкулачковые патроны. Используются для крепления заготовок круглой и шестигранной форм. Обеспечивает возможность быстрой центровки и фиксации. По типу зажима кулачков патрон WPC является прямым (размер В) и обратным (размер А). Расположение кулачков как указано на размере В (прямые) обеспечивают зажим по наружной поверхности, расположение как указано на размере А (обратные) – по внутреннему отверстию. Применение обратных кулачков позволяет обработать всю поверхность детали.

Особенности

• Крепление на позиционеры WP и другие поверхности - не предусмотрено

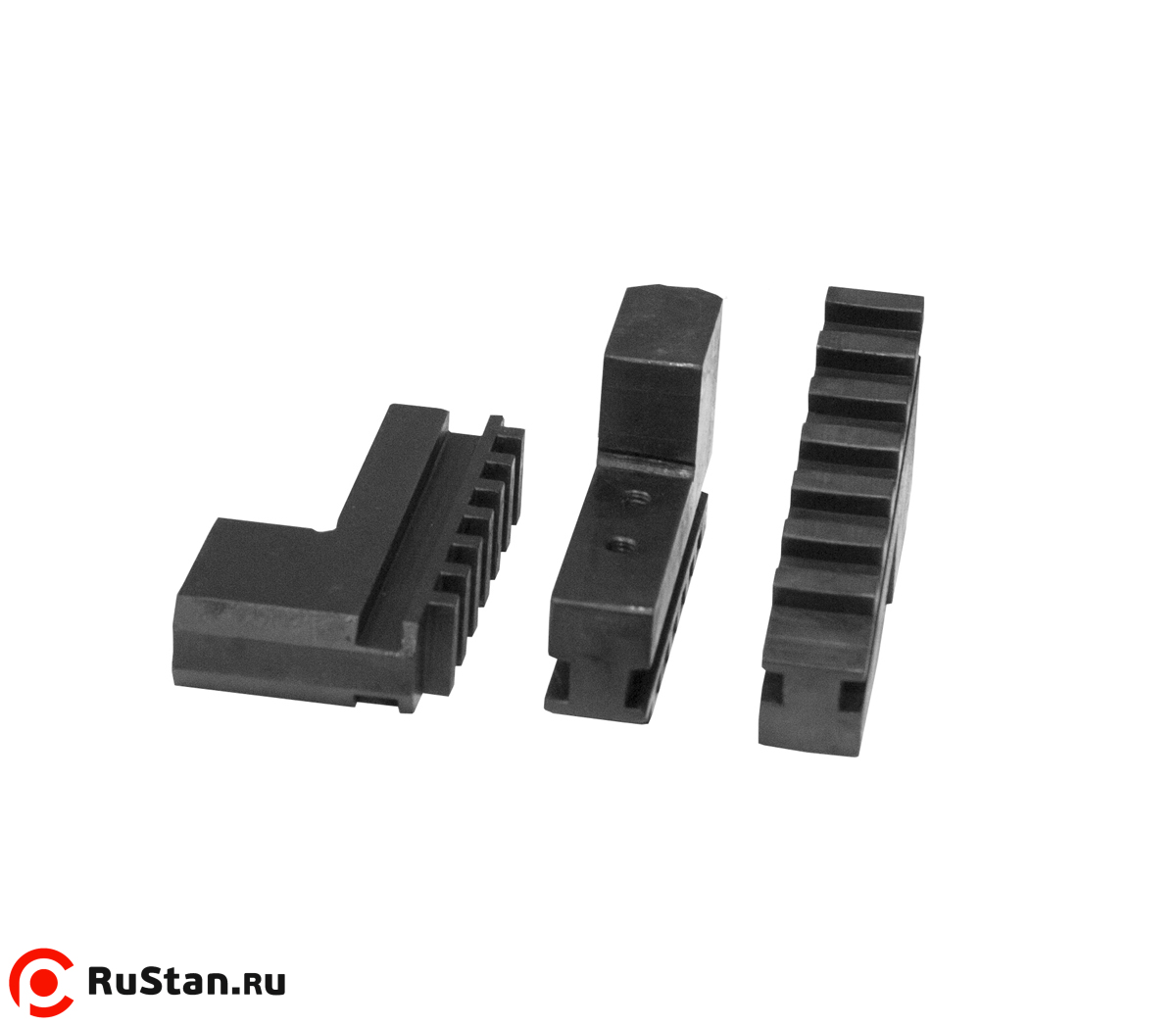

• Кулачки имеют степень закалки – HRC 17
• Материал кулачков / материал диска (корпуса) – сталь

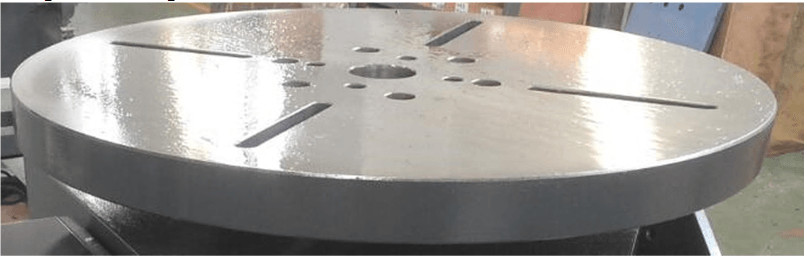

• C 2020 года на позиционерах WP-500 рабочие столы сварочного позиционера поставляются с отверстиями для крепления патрона WPC (в случае более ранней поставки необходимо сверлить отверстия самостоятельно)

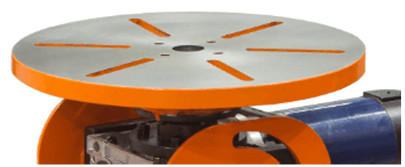

• Рабочий стол позиционеров WP-220 и WP-350 – имеет по 6 лучевидных пазов для крепления патронов Stalex WPC.

• Для крепления трёхкулачковых патронов Stalex WPC с другими позиционерами и/или поверхностями – отверстия на изделиях других производителей нужно сверлить самостоятельно.

Технические характеристики Трёхкулачковый патрон WPС 200
Характеристика	Значение
Наименование	Stalex WPС 200
Артикул	378451
Макс. усилие зажима	200 кг
Макс. грузоподъёмность	30 кг
Ø центрального отверстия	80 мм
Размер А (обратное положение кулачков)	110-210 мм
Размер В (прямое положение кулачков)	10-130 мм
Совместимость позиционерами Stalex WP	WP-220
Размер упаковки (ДхШхВ)	420х420х90 мм
Масса нетто/брутто	7/8 кг
