4 156 330 руб.
с НДС - на 12.12.2024 г.
Модель: | WEIDA X5040 с УЦИ |
|
Производитель: | WEIDA (Китай) |
- Описание
- Комментарии
- Отзывы

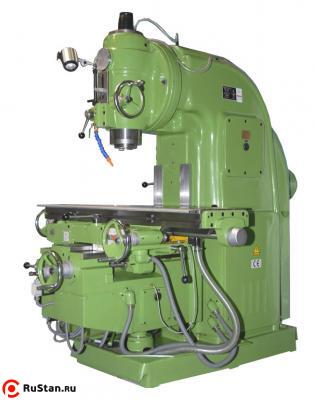

Вертикально-фрезерный станок X5040 с УЦИ является аналогом станков 6Р13, ВМ127М, FSS450R и предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.
Вертикально-фрезерный станок X5040 имеет вертикальную ось шпинделя, коробку скоростей, коробку подач, возможность ускоренного перемещения по 3м осям. Наличие пиноли шпинделя может перемещать инструмент вдоль оси шпинделя при зажатом столе и консоли. Возможен поворот шпиндельной бабки вокруг горизонтальной оси +-45 градусов.
Возможна обработка заготовок из стали, чугуна, цветных металлов, их сплавов и пластмасс.
Аналог станков производства ЗФС (горьковского завода фрезерных станков)
Шпиндель, коробка скоростей, режущий инструмент
Инструмент вставляется в оправку и тяговым болтом фиксируется в шпинделе. Необходимая скорость выбирается вариатором, для облегчения ввода шестерен в зацепление есть функция толчок шпинделя. Количество скоростей шпинделя: 18. При включении оборотов шпинделя автоматически включается насос смазки коробки скоростей.
На станках обрабатывают горизонтальные и вертикальные плоскости, пазы, уступы, отверстия и т.д.
Мощность электродвигателя шпинделя, диапазон вращения шпинделя, реализуемый коробкой скоростей и высокая жесткость позволяют применять твердосплавный инструмент.
Рабочий стол, коробка подач

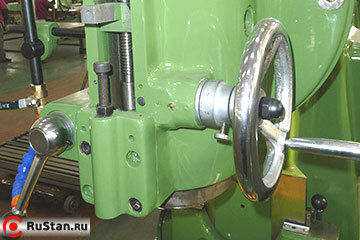

Рабочий стол имеет возможность перемещения влево-вправо как от коробки подач, так и вручную. Ограничивающие кулачки помогут выключить подачу по нужной оси по достижения осью заданного положения. Подъем консоли может осуществляться рукояткой или двигателем подач.
Коробка скоростей имеет 18 скоростей, выбор происходит при помощи вариатора.
Возможность механического зажима одной или нескольких осей для уменьшения вибрации при обработке.
Рабочий стол, коробка подач

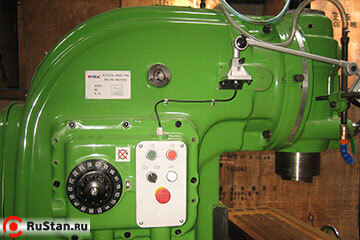

Пульты управления станком расположены на переднем к оператору торце рабочего стола справа и на колонне, рядом с вариатором скоростей шпинделя. Наличие функции контроля открытия дверей электрошкафа останавливает вращение шпинделя и подачу осей, что повышает безопасность эксплуатации. 2 аварийных грибка с разных сторон станка позволяют уменьшить время реакции и уменьшить возможные последствия при возникновении аварийной ситуации.
Технические характеристики фрезерного станка X5040 |
|
---|---|
Характеристика | Значение |
Размер стола (Д х Ш), мм | 1700x400 |
Ширина и количество Т-образных пазов, мм х шт | 18х3 |
Макс. вес заготовки, кг | 500 |
Оси | |
Продольное перемещение, мм | 900 |
Поперечное перемещение, мм | 315 |
Вертикальное перемещение, мм | 385 |
Диапазон продольной подачи, мм/мин | 23.5~1180/18 |
Диапазон поперечной подачи, мм/мин | 23.5~1180/18 |
Диапазон вертикальной подачи, мм/мин | 8~394/18 |
Автоматическое продольное перемещение, мм | 880 |
Автоматическое поперечное перемещение, мм | 300 |
Автоматическое вертикальное перемещение, мм | 365 |
Скорость быстрых продольных перемещений, мм/мин | 2300 |
Скорость быстрых поперечных перемещений, мм/мин | 2300 |
Скорость быстрых вертикальных перемещений, мм/мин | 770 |
Тип направляющих оси Х | ласточкин хвост |
Тип направляющих оси Y | прямоугольные |
Тип направляющих оси Z | ласточкин хвост |
Поворот рабочего стола, град | - |
Шпиндель | |
Количество шпинделей | 1 |
Диапазон/ Кол-во скоростей вертикального шпинделя | 18 |
Диапазон/ Кол-во скоростей горизонтального шпинделя, об/мин | 30~1500/18 |
Конус вертикального шпинделя (7:24) | ISO50 |
Конус горизонтального шпинделя (7:24) | - |
Расстояние от оси верт. шпинделя до направляющих колонны, мм | 450 |
Расстояние от торца верт. шпинделя до поверхности стола, мм | 130~515 |
Расстояние от оси гор. шпинделя до поверхности стола, мм | - |
Диаметр оправки инструмента, мм | 32, 50 |
Максимальный угол вращения вертикальной фрезерной головки, град | +/-45 |
Максимальный диаметр фрезерования, мм | |
Максимальный диаметр сверления, мм | |
Ход пиноли шпинделя, мм | 85 |
Мощность | |
Мощность э/д вертикального шпинделя, кВт | 11 |
Мощность э/д горизонтального шпинделя, кВт | - |
Мощность э/д подачи, кВт | 3 |
Мощность э/д подачи СОЖ, кВт | 0.125 |
Потребляемая мощность станка, кВА | 15 |
Габаритные размеры (Д х Ш х В), мм | 2556x2159x2298 |
Масса нетто, кг | 4250 |
Масса брутто, кг | 4850 |
