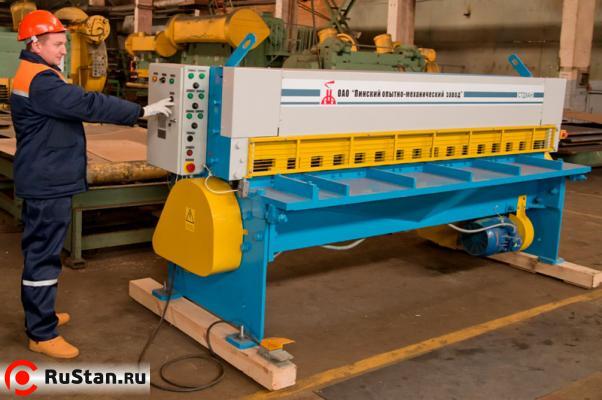

Гильотинные ножницы механические СТД-9А
1 530 000 руб.
с НДС - на 26.10.2025 г.
| Модель: |  |
СТД-9А |
| Производитель: | Белоруссия |
|
| Изготовитель: |  |
Белоруссия |
Гильотинные ножницы СТД-9А предназначены для резки листовой конструкционной стали с пределом прочности до 500 МПа (50 кгс/мм²).
Может быть использован в заготовительных участках или цехах предприятий, изготавливающих изделия промышленной вентиляции, а также на других предприятиях, где требуется резка листового материала.
За один ход ножевой балки происходит отрезка полосы длиной не более 2000 мм для СТД9АН.6х2000, и не более 2500 мм для СТД9АН.4х2500, СТД9АН.6х2500. Толщина разрезаемого листа не более 6мм для СТД9АН.6х2000, СТД9АН.6х2500 и не более 4 мм для СТД9АН.4х2500.
При резке листового материала с пределом прочности больше или меньше 500 МПа для расчета максимальной толщины реза НЕОБХОДИМО ПОЛЬЗОВАТЬСЯ ФОРМУЛОЙ, УКАЗАННОЙ В РАЗДЕЛЕ "РЕГУЛИРОВАНИЕ" , при этом твердость разрезаемого материала не должна превышать 36 единиц Роквелла по шкале "С".

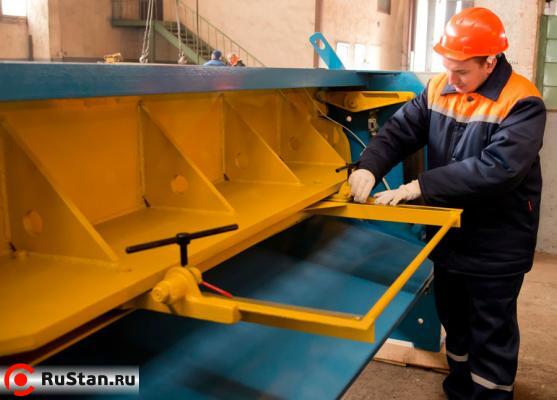

Резка может производиться как по разметке, так и с помощью заднего упора.
Конструкция СТД9А имеет ряд преимуществ:
- не требует подводки воздуха или гидравлики.

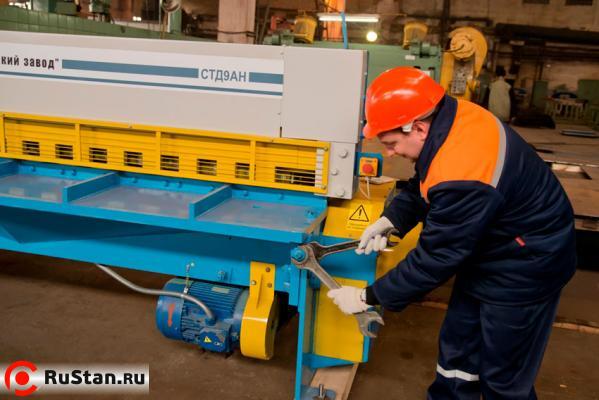

- резка осуществляется при установки величины зазора между ножами и усилия прижима пропорционально усилию резания в зависимости от толщины металла;
- механизм имеет единичные и автоматические ходы;
- работа на механизме может осуществляться при помощи пульта управления или при помощи переносной педали;
- наличие надежной системы защиты от травматизма;За один ход ножевой балки происходит отрезка полосы длиной не более 2500. Разрезание листов производится с использование заднего упора, а также по разметке.
Технические характеристики гильотинных ножниц СТД-9А
| Характеристика | СТД-9А |
|---|---|
| Наибольший размер разрезаемых стальных листов, мм: | |
| - длина | 2500 |
| - толщина | 6 (4) |
| Число ходов ножа в минуту | 50 |
| Ход ножа, мм. | 70 |
| Угол наклона верхнего ножа, град,мин | 1,20 |
| Величина просвета между стойками, мм | 2600 |
| Максимальная ширина полосы, отрезаемой по заднему упору, мм | 500 |
| Расстояние от верхней кромки нижнего ножа до уровня пола, мм | 800 |
| Габаритные размеры, мм. | |
| - длина | 3 400 |
| - ширина | 1 392 |
| - высота | 1 390 |
| Масса СТД-9АН , кг. | 3 600 |
| Мощность, кВт. | 8,5 |
| Число об/мин. | 930 |
| Напряжение силовой цепи, В. | 380 |
