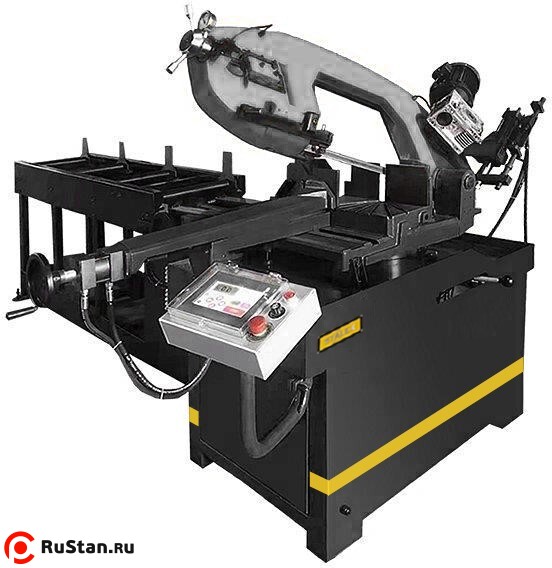

Автоматический ленточнопильный колонный станок Stalex BS-270GА
| Модель: |  |
Stalex BSM-270GA |
| Артикул: | |
102617 |
| Производитель: |  |
Каталог компании STALEX |
| Сертификат: |  |
Официальный дилер |
Техническое описание станка
Модель Stalex BSM-270GA является автоматическим ленточнопильным станком консольного типа.
Автоматические ленточнопильные станки предназначены для пиления труб, балок и других заготовок под различными углами с поворотом рамы станка в обе стороны.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от –45° до +60°, предназначен для пиления заготовок под различными углами и при частой смене угла пилы.
Основные элементы станка Stalex BSM-270GA:
- Поворотный стол с возможностью поворота пилы в обе стороны от –45°…0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра
- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 25:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 17 литров
- Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
- Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
Технические характеристики Stalex BS-270GA |
||
|---|---|---|
| Характеристика | Значение | |
| Наименование характеристики | Значение / Описание | |
| Модель | Stalex BSM-270GA | |
| Артикул | 102617 | |
| Мощность главного двигателя | 1.5 кВт (380 вольт) | |
| Мощность двигателя гидравлической системы | 1.5 кВт (3-х фазный, 380 вольт) | |
| Мощность двигателя СОЖ | 0,45 кВт | |
| Привод | Зубчатый | |
| Скорость резания (плавная регулировка) | 5-90 м/мин | |
| Углы поворота рамы | -45°, 0°, +45°, +60° | |
| Круг, Ø мм (угол -45° / 90° / +45° / +60°) | 210 / 270 / 240 / 160 мм | |
| Квадрат, мм (угол -45° / 90° / +45° / +60°) | 180 / 260 / 180 / 100 мм | |
| Прямоугольник, мм (угол -45° / 90° / +45° / +60°) | 180x180 / 220x370 / 160x240 / 160x110 мм | |
| Макс. длина подачи (за один раз) | 500 мм | |
| Точность подачи | 0,2 мм/500 мм | |
| Передаточное отношение | 25:1 | |
| Диаметр шкивов | Ø 380 мм | |
| Размер ленточного полотна (Ш×Т×Д) | 27 × 0,9 × 3160 мм | |
| Рабочая высота станка | 920 мм | |
| Зажим заготовки | Гидравлический | |
| Объём бака СОЖ | 17 л (заливать 2/3 по уровню) | |
| Объём гидравлического бака | 22 л (заливать 2/3 по уровню масла)* | |
| Размер упаковки (станок / тумба) | 1850×760×1700 мм / 1120×870×910 мм | |
| Габариты станка в собранном виде (Д×Ш×В) | 3434 × 2077 × 1692 мм | |
| Масса нетто/брутто (станок / тумба) | 542/612 кг / 187/217 кг | |
| Производство | Китай | |
| Гарантия | 1 год | |
Стандартная комплектация для Stalex BSM-270GA:
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Гидравлическая система движения рамы пилы
- Гидравлические тиски
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
- Маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Лампа дополнительного освещения
- Лазерная указка линии реза
- Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
- Пила ленточная квалитет М42
