Цена для юр. и физ. лиц
2 464 254 руб.
с НДС - на 28.03.2024 г.
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы

Станок ленточнопильный полуавтоматический маятниковый ARG 330 PLUS S.A.F.

Совершенно новая концепция литья рамы станка и обновленный уникальный дизайн. Использование новых технологий при литье позволили изготовить массивную жесткую раму, при этом незначительно увеличив ее вес, за счет внутренней замкнутой полости по всей длине отливки. Такая конструкция обеспечивает оптимальную жесткость всей системы и гарантирует высокую точность и производительность пиления. Жесткий ленточнопильный станок подходит для использования в условиях любых промышленных производств. Ленточное полотно с размерами 34х1.1 мм позволяет проводить точных распил больших заготовок. Данная пила представлена на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали. Конструкция зажимного механизма позволяет проводить пиление под углом в диапазоне от -45° до 60°.

Станок оборудован высокопроизводительной гидравлической системой. Полный цикл пиления запускается при нажатии одной кнопки – происходит зажим материала, включение вращения пилы и подачи СОЖ, распила, выключения пилы и СОЖ, подъем рамы в исходное настраиваемое положение и разжим тисков. Все это, при наличии управляемой гидравлической подачи, позволяет получить максимальную производительность, особенно при пилении больших серий или пилении труднообрабатываемых материалов сплошного сечения. При переключении в ручной режим, можно управлять всеми функциями станка по отдельности. Благодаря наличию гидростанции, тиски могут регулироваться по усилию прижима. Высокие показатели производительности достигаются также вследствие использования частотного регулирования приводом вращения пилы, что позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы. Станок, в базовой комплектации оснащается съемным контейнером для стружки или, опционально, конвейером для сбора стружки.

  • Очень жесткая конструкция элементов станка, изготовленных из серого чугуна, обеспечивает высокую виброустойчивость в процессе работы.
  • Для обеспечения максимальной жесткости станка и точности работы, поворотная рама установлена на поворотном столе в массивных подшипниковых опорах с радиально-упорными роликовыми подшипниками, с точной заводской регулировкой преднатяга;
  • Обновленный дизайн рамы позволяет распиливать заготовки больших размеров, как при прямом резе, так и при пилении под углом;
  • Поворот пильной рамы осуществляется вместе с поворотным основанием, что исключает возможность пропила поверхности стола;
  • Массивный стол с увеличенной загрузочной поверхностью гарантирует высочайшую жесткость станка даже при пилении труднообрабатываемых материалов;
  • Быстрозажимной механизм и плавная регулировка угла реза по шкале, с возможностью быстрой установки в фиксированные положения 45°, 60° и 90°;
  • Массивные быстрозажимные тиски для простого, быстрого и надежного крепления заготовки;

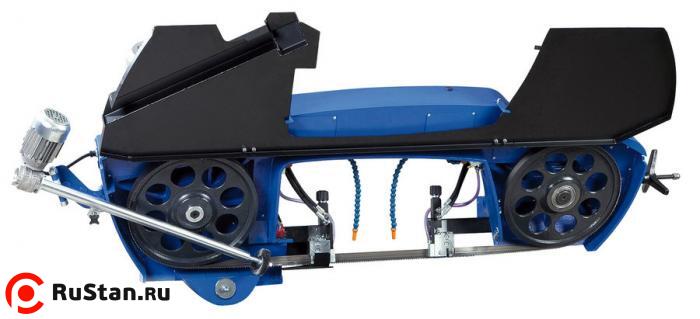

  • Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
  • Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;
  • Бесшумный привод с необслуживаемым червячным мотором-редуктором;
  • Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
  • Все электрически провода и шланги подачи СОЖ проложены во внутренних полостях станка, что исключает их повреждение;
  • Новое исполнение рамы, позволило сильно упростить процесс смены инструмента и очистки от стружки. Достаточно, просто открыть защитный кожух и зафиксировать его в верхнем положении;
  • Контроль натяжения ленточного полотна и аварийное выключение станка в случае разрыва полотна;

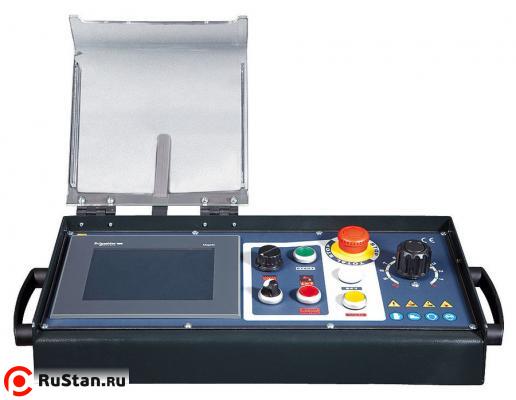

  • Станок прост в использовании благодаря эргономическому размещению на поворотном пульте элементов управления (электрических и гидравлических);
  • Упор для выставления заготовок со шкалой, длиной 500 мм в базовой комплектации. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.

Технические характеристики ARG 330 PLUS S.A.F.

Характеристика Значение
90° -45° +45° +60°
Заготовка круглого сечения 330 240 250 165
Заготовка квадратного сечения 320 200 230 150
Заготовка прямоугольного сечения 400x200 250x140 250x170 150x150
Главный двигатель 400 В / 50 Гц / 3 кВт
Мотор помпы СОЖ 400 В / 50 Гц / 0.12 кВт
Мотор гидростанции 400 В / 50 Гц / 0.37 кВт
Скорость пилы 15 – 90 м/мин
Высота стола тисков 945 мм
Объем бака гидросистемы 25 л (ISO 6743/4 – HM)
Объем бака СОЖ 35 л
Размеры пильного полотна 3870х34х1,1 мм
Габаритные размеры (мин.) 1750 х 1900 х 2250 мм
Габаритные размеры (макс.) 2150 х 2450 х 2550 мм
Вес ARG 330 PLUS S.A.F. 720 кг

Опции

Упор

Стандартная комплектация

Упор для заготовок до 200 мм

Частотный преобразователь

Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала.

Гидравлический прижим HVP

Используется для зажима пакета заготовок. Обеспечивает фиксацию заготовок сверху. Гидравлический прижим автоматически срабатывает синхронно с основными тисками.

Лоток раздающий

Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка

Лампа галогенная​

Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений.

Смазка масляным туманом

Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.

Лазерный указатель​

Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке.

Щетка для снятия стружки KDM

Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна.

Щетка для снятия стружки​

Стальная щетка с независимым приводом. Удаляет стружку с пилы в процессе работы станка.

AG​ Регулятор усилия резания

Одностороннее гидравлически управляемое регулирование усилия подачи пилы в зависимости от обрабатываемости материала в процессе пиления. Снижает время распила и увеличивает срок службы инструмента.

Конвейер для стружки

Удаляет стружку со станка в контейнер в процессе работы. Снижает временные затраты на очистку станка, особенно при серийной резке сплошных материалов, когда образуется большое количество стружки.

Индикатор натяжения пилы

Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки.

Пистолет высокого давления

Предназначен для очистки рабочего пространства станка.

Контейнер для сбора стружки

Для более удобного перемещения и выгрузки стружки контейнер оснащен колесиками и переворотным механизмом.

Магнитный сепаратор с контейнером

Контейнер из нержавеющей стали и сепаратором стружки представляет собой оцинкованный, мелко перфорированный контейнер для эффективного сбора стружки.Легко снимается при заполнении и легко моется.

Магнитный сепаратор с контейнером

Контейнер из нержавеющей стали и сепаратором стружки представляет собой оцинкованный, мелко перфорированный контейнер для эффективного сбора стружки.Легко снимается при заполнении и легко моется.

Комплектация за дополнительную плату
