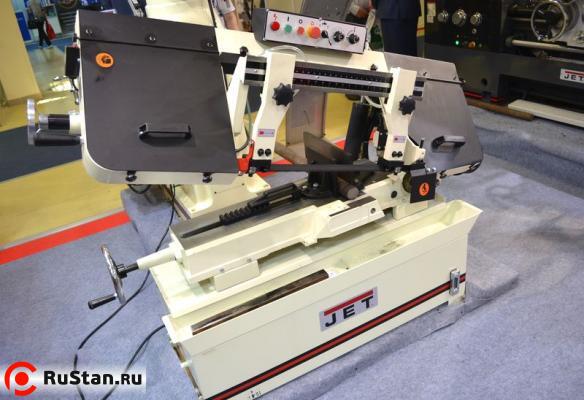

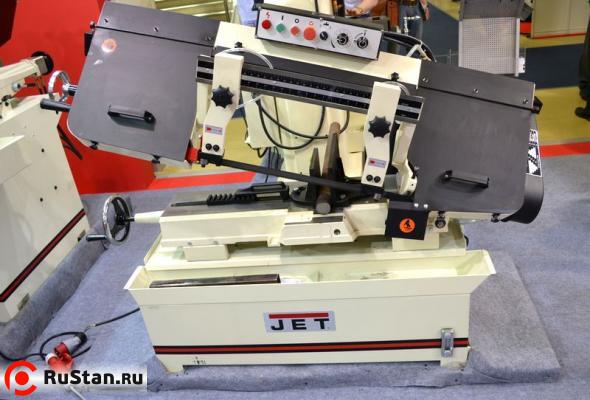

Ленточнопильный станок HBS-1018W представляет собой традиционную модель промышленного оборудования, применяемого для серийного производства. Модель имеет конструкцию американского типа. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 250 мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 190 мм. Особенность конструкции станка HBS-1018W заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 250х415 мм.

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.

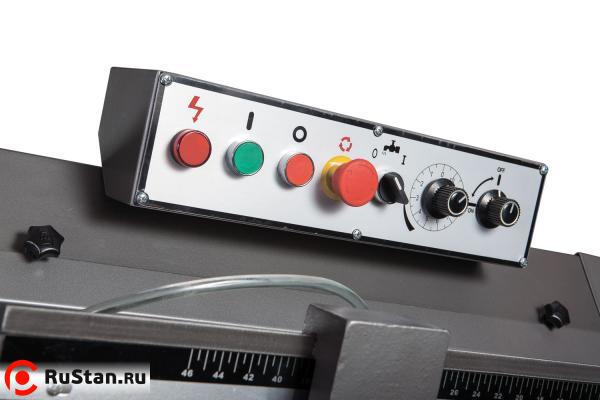

Моторная группа состоит из мощного электродвигателя - 1,5 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 25,40,50 и 70 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки.

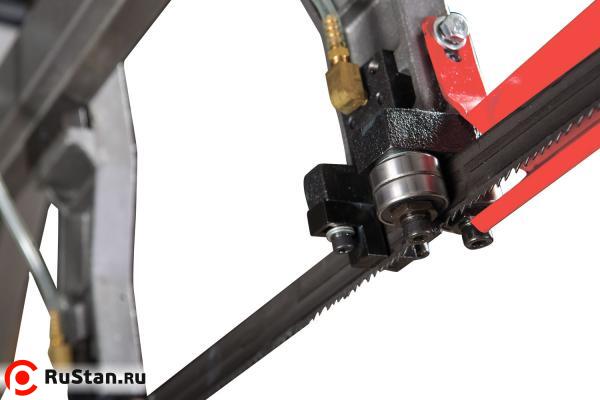

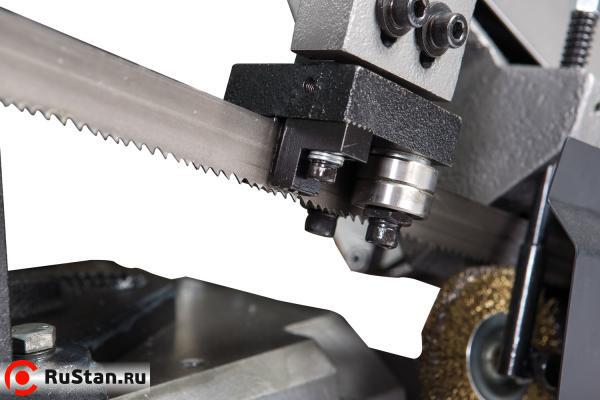

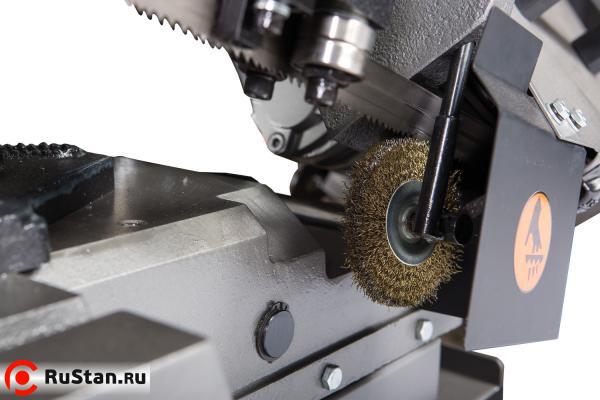

Модель HBS-1018W имеет управляемые направляющие, позволяющие осуществить регулировку прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы 5 подшипниками и сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли.

Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 355 кг.

JET HBS 1018W – современный функциональный станок, который целесообразно применять для беспрерывной обработки:

  • проката, имеющего сечение в форме круга;
  • трубного проката;
  • уголков;
  • швеллеров.

Отличительные особенности агрегата JET HBS-1018W

  • подача обеспечивается системой гидравлического типа;
  • консоль плиты плавно опускается в автоматическом режиме;
  • длительный срок эксплуатации обеспечен червяком, имеющим колесо, выполненное из бронзы;
  • регулируемые направляющие полотна находятся на 5ти подшипниках качения;
  • возможна установка одной из четырех скоростей обработки;
  • после сквозной обработки агрегат останавливается автоматически;
  • в комплектации есть встроенная охлаждающая система и нижняя подставка;
  • стружка собирается в специальный съемный поддон. Это упрощает процесс очистки;

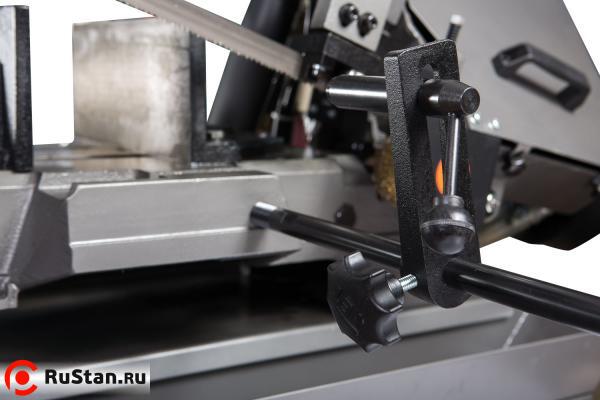

  • серийные работы можно выполнять с использованием регулируемого упора;

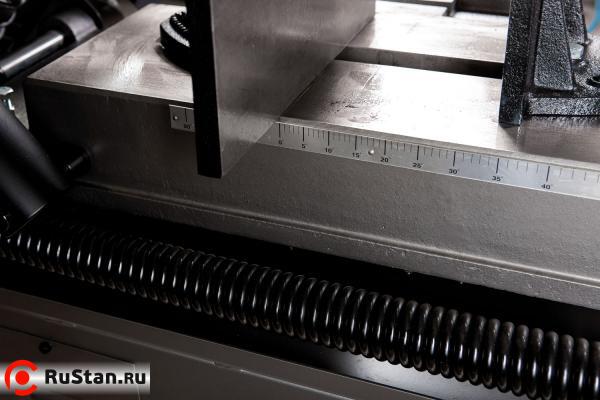

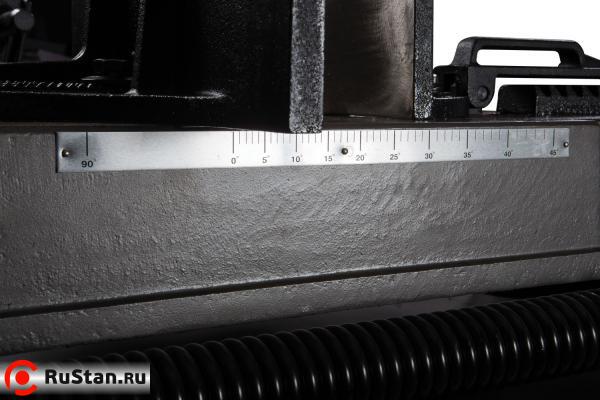

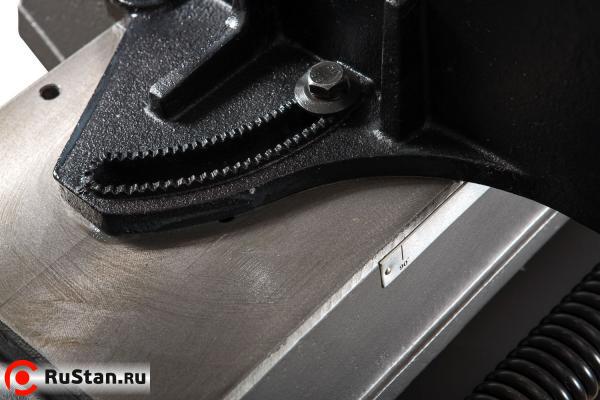

  • тиски, которые способны быстро перемещаться, обеспечивают прочное крепление деталей с регулируемыми губками, которые поворачиваются на угол в сорок пять градусов;
  • не возникает сложностей с натяжением ленты, так как в конструкции присутствует маховик, имеющий большой размер, а также встроенная шкала;
  • точность распила обеспечена отсутствием вибраций и шума при функционировании;
  • агрегат адаптирован к продолжительным нагрузкам, он оснащен двигателем мощностью 1500 Вт.

При соблюдении рекомендаций по использованию период службы полотна составляет от 140 до 160 часов функционирования станка. Возможно увеличение этого срока путем съема полотна при остановках в работе. Ориентировочное значение стойкости равно 1 квадратному метру отрезаемых деталей на каждый метр полотна.


Технические характеристики HBS-1018W

Характеристика Значение
Зона обработки при 90º Ø250 мм, 250х415 мм
Зона обработки при 45º Ø190 мм, 250х190 мм
Скорость движения полотна 25, 40, 50, 70 м/мин
Размеры ленточного полотна 27 х 0,9 х 3300 мм
Диапазон поворота губок тисков 0°-45°

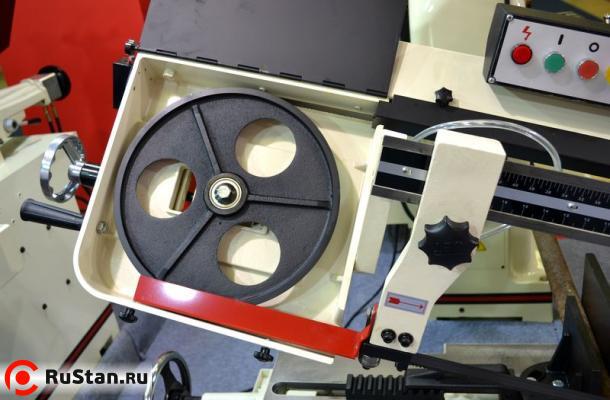

Диаметр шкивов 355 мм
Высота рабочего стола 635 мм
Объем бака для СОЖ 23 л
Выходная мощность 1,5 кВт / S 1 100%
Потребляемая мощность 2,8 кВт / S 6 40%
Габаритные размеры (ДхШхВ) 1780 х 790 х 1120 мм
Масса 355 кг

Комплект поставки JET HBS-1018W

  • полотно имеет размер 2,7х0,09х330 сантиметров;
  • зубья расположены с шагом 4/6 TPI;
  • упор концевой;
  • специальная подставка, которая имеет механизм подвода СОЖ;
  • подача обеспечена гидравлическим механизмом;

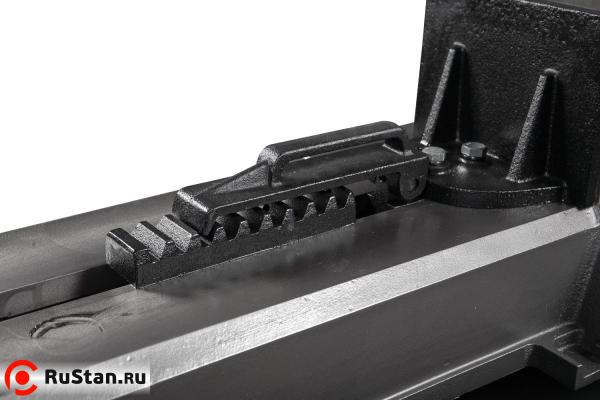

  • тиски быстрозажимного типа;
  • выключатель крышек концевого типа.

Комплектация за дополнительную плату

Комментарии и вопросы:

20 April, 2015 - 13:47    Владимир:
Станок JET HBS-1018W, полотно Honsberg viper bimetal 27x0.9x3300mm 8/12 TP1 B1/M42. После замены стало уводить внутрь новое полотно, до этого старое полотно пилило параллельно. Крепеж подтянут, люфта нет.
20 April, 2015 - 15:11    Специалист РуСтан:
Значит либо проблема в полотне(нужно сравнить геометрию относительно "родного") или в его установке или натяжении.
