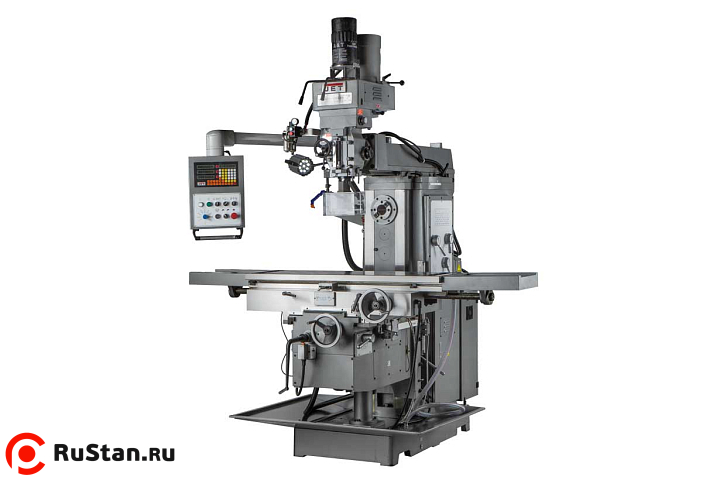

Широкоуниверсальный фрезерный станок JET JMD-1452 TSX DRO

Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене, станок JMD-1452 TSX DRO представляет интерес для широкого круга потребителей. Он может с одинаковой эффективностью применяться на промышленных предприятиях различного уровня, в профильных и многопрофильных мастерских, конструкторских бюро, исследовательских институтах и других учреждениях.

На станке JMD-1452 TSX DRO можно производить сверление отверстий до диаметра 40 мм и фрезерование концевыми фрезами до диаметра 25 мм. Станок оснащен вертикальным и горизонтальным шпинделями со скоростями вращения 58-6000 об/мин и 60-1800 об/мин соответственно. Расстояние между вертикальным шпинделем и столом составляет от 200 до 660 мм, а между горизонтальным шпинделем и столом – от 50 до 450 мм.

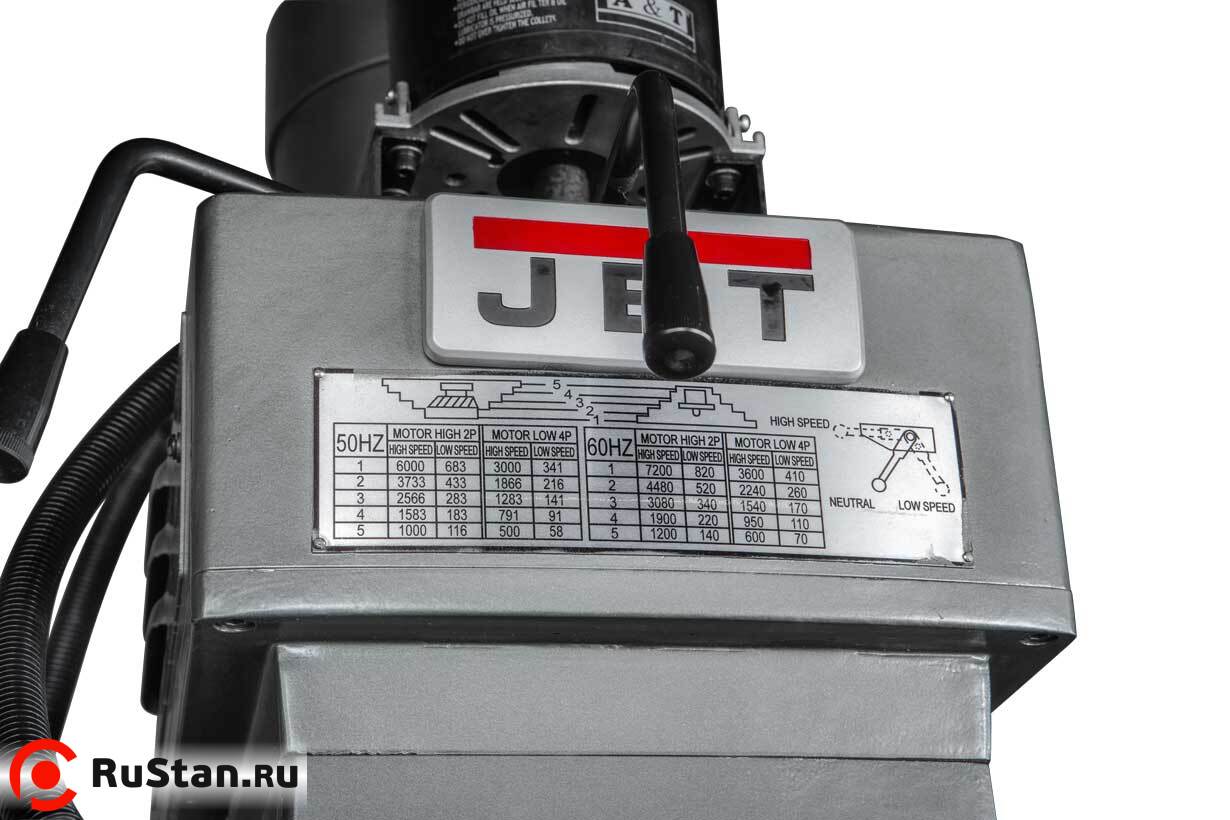

Выбор скоростей вертикального шпинделя осуществляется с помощью вариаторной коробки, которая имеет два диапазона по 10 скоростей в каждом. Первый (пониженный) диапазон включает скорости: 58, 91, 141, 216, 341, 500, 791, 1283, 1866, 3000 об/мин. Второй (повышенный) диапазон: 116, 183, 283, 433, 683, 1000, 1583, 2566, 3733, 6000 об/мин.

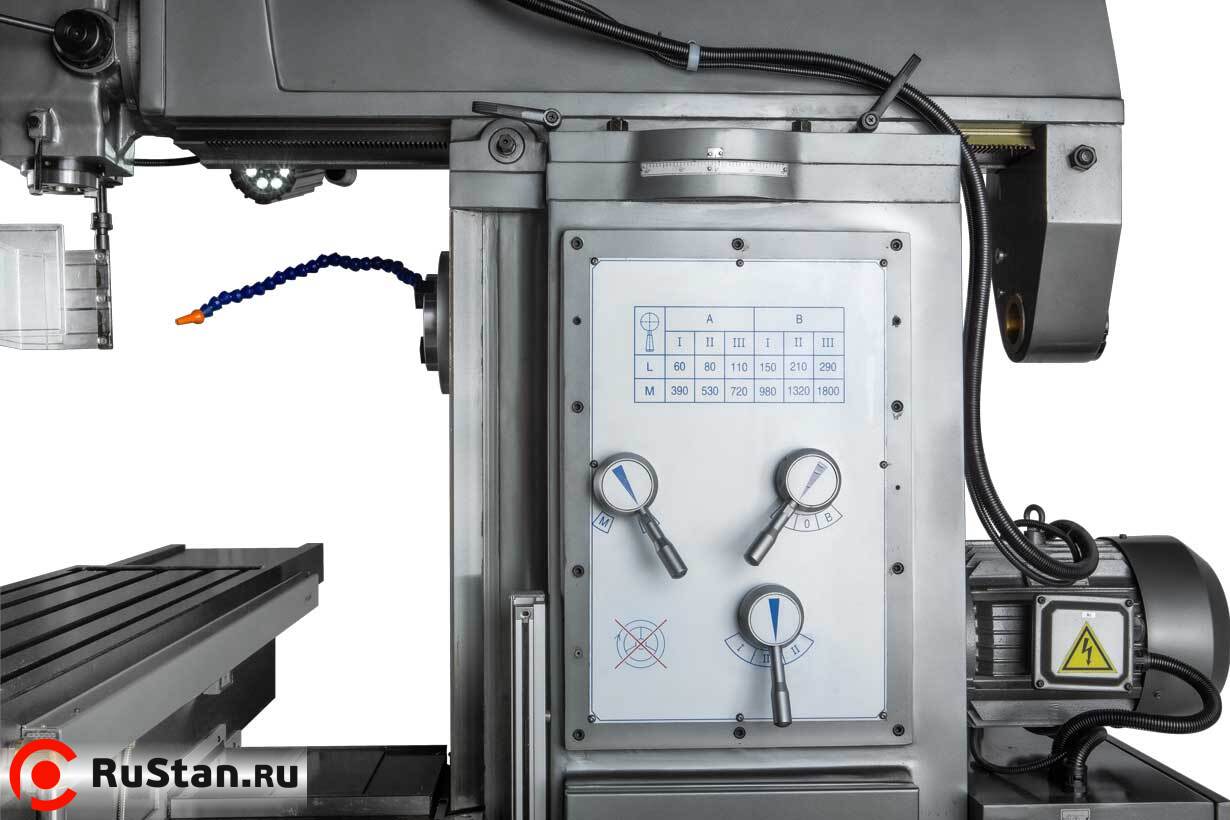

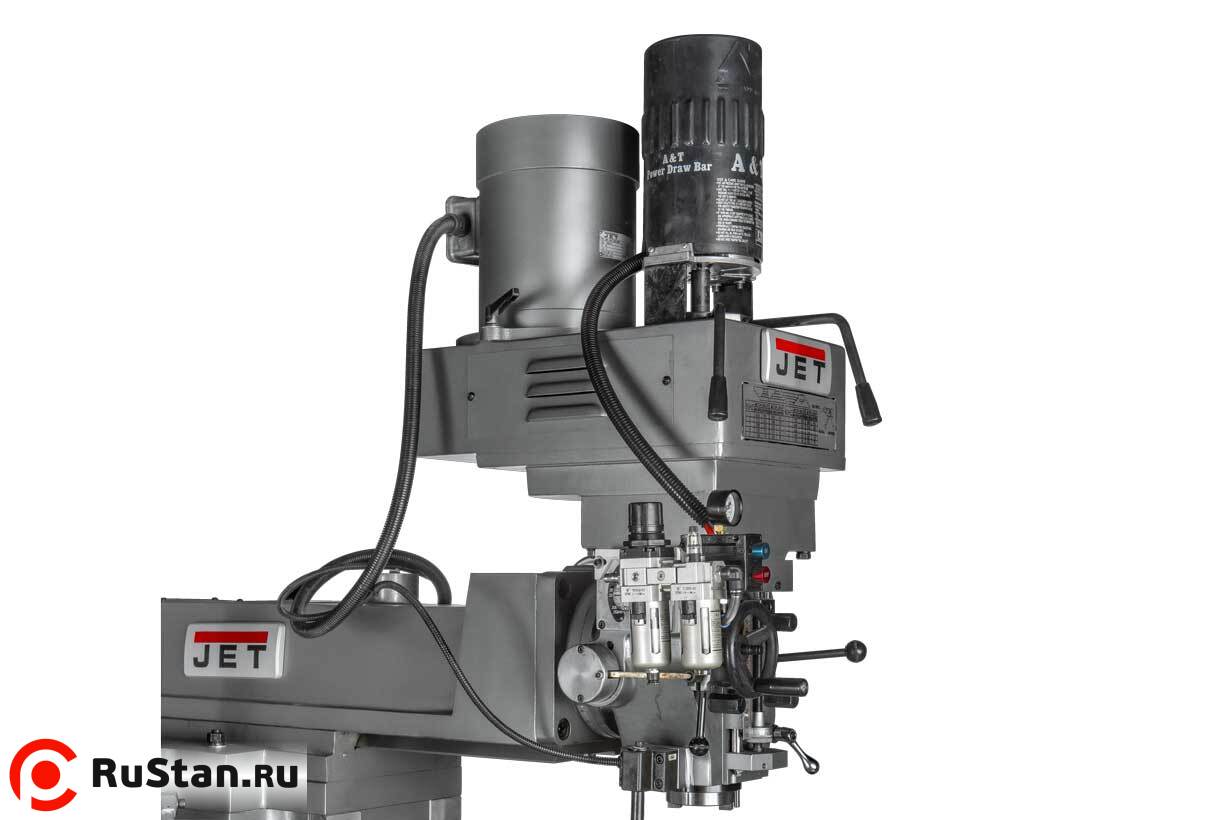

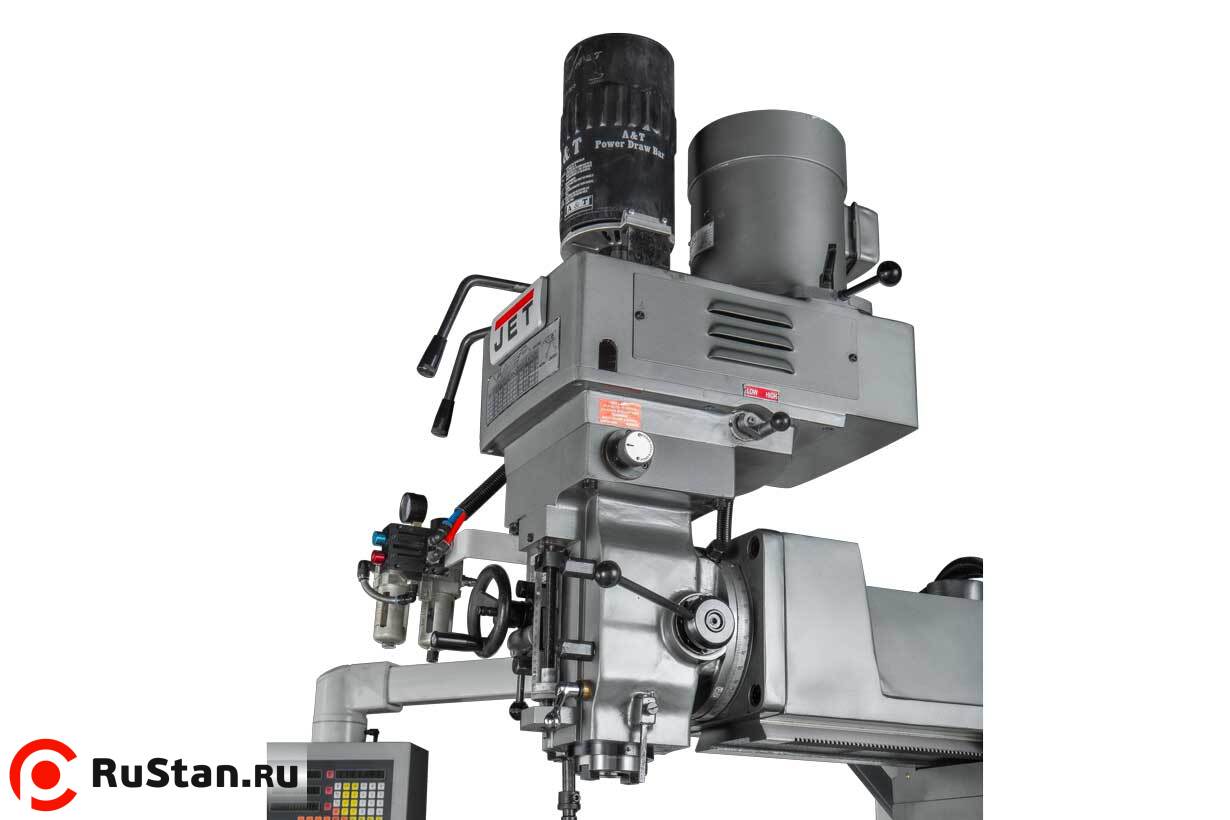

Скорость вращения горизонтального шпинделя регулируется в диапазоне от 60 до 1800 об/мин и имеет 12 предустановленных значений. Для удобства работы фрезерная головка оснащена механизмом наклона влево или вправо в вертикальной плоскости на 90°.

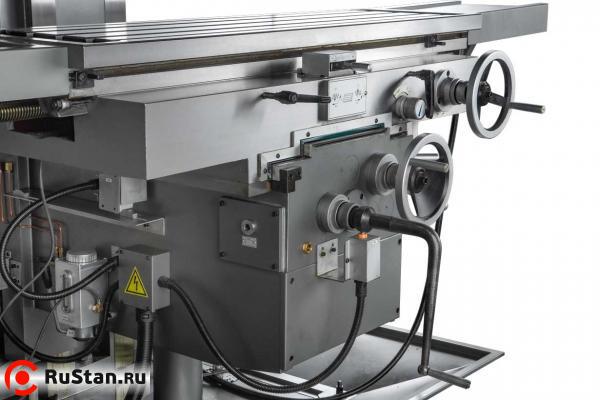

Оба шпинделя – и горизонтальный, и вертикальный – поддерживают функцию реверса. Для повышения точности и скорости обработки станок JMD-1452 TSX DRO оснащен Устройством цифровой индикации (УЦИ) с дискретностью 5 микрон, а также устройством автоматической подачи по осям X, Y и Z с приводом от серводвигателя переменного тока, максимальный крутящий момент которого составляет 10 Nm.

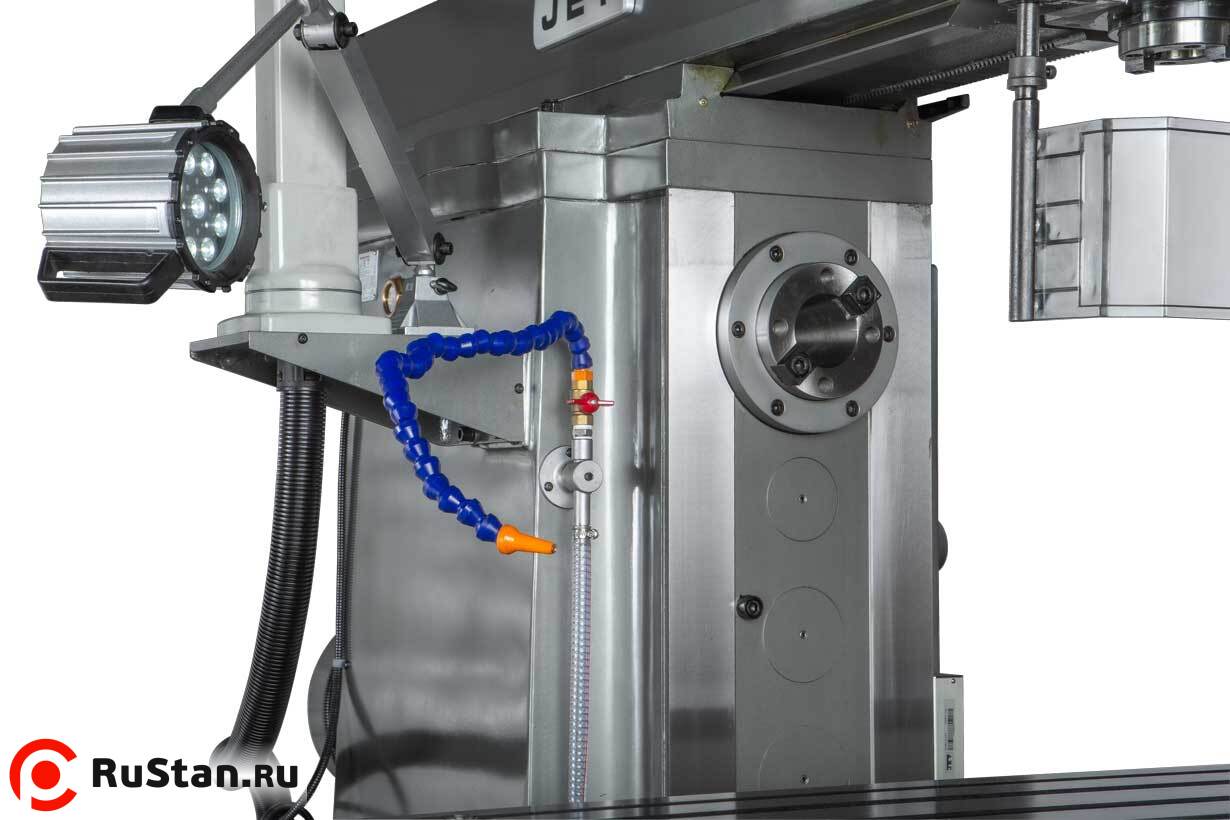

Пиноль шпинделя также имеет функцию автоматической подачи с тремя предустановленными скоростями: 0,04, 0,08 и 0,15 мм/об. Станок оборудован системой подачи смазочно-охлаждающей жидкости (СОЖ) с помпой мощностью 90 Вт и скоростью потока 25 л/мин. Дополнительно в комплектацию входят защитный экран с концевым выключателем, лампа освещения рабочей зоны и ряд других полезных опций.

Особенности станка JET JMD-1452 TSX DRO:

• Вертикальный и горизонтальный шпиндели
• Мощный двигатель вертикального шпинделя c широким диапазоном частоты вращения
• Максимальная частота вращения 6000 об/мин для высококачественной обработки цветных металлов

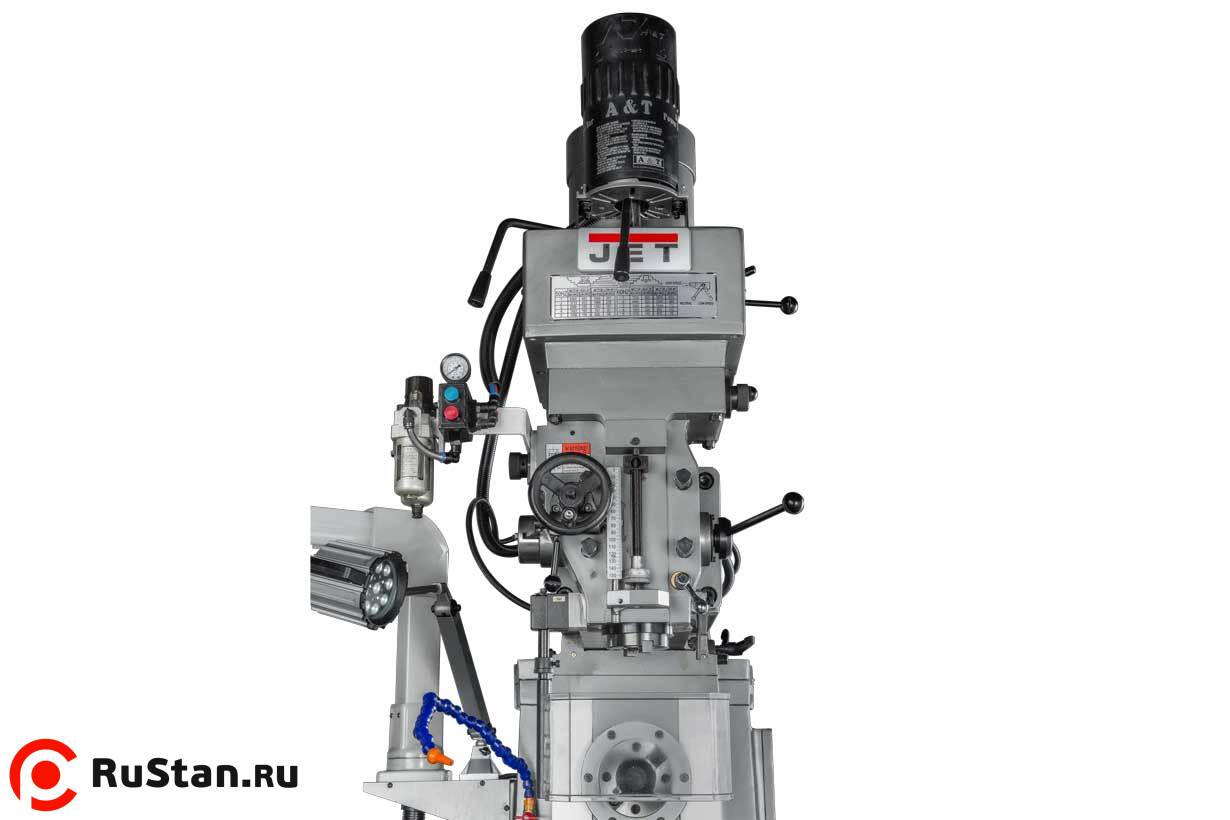

• Наклон фрезерной головки влево/вправо ±90⁰
• Микро подача по оси Z с ограничителем глубины сверления

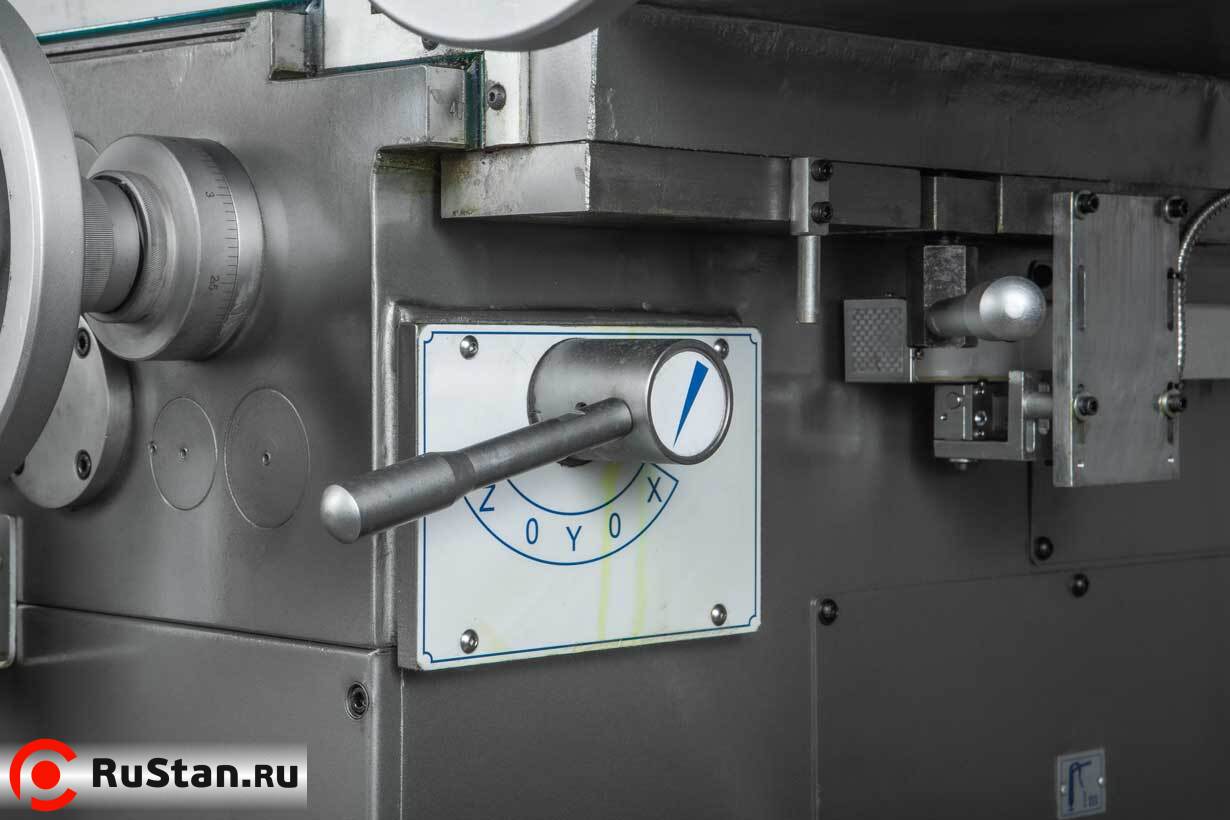

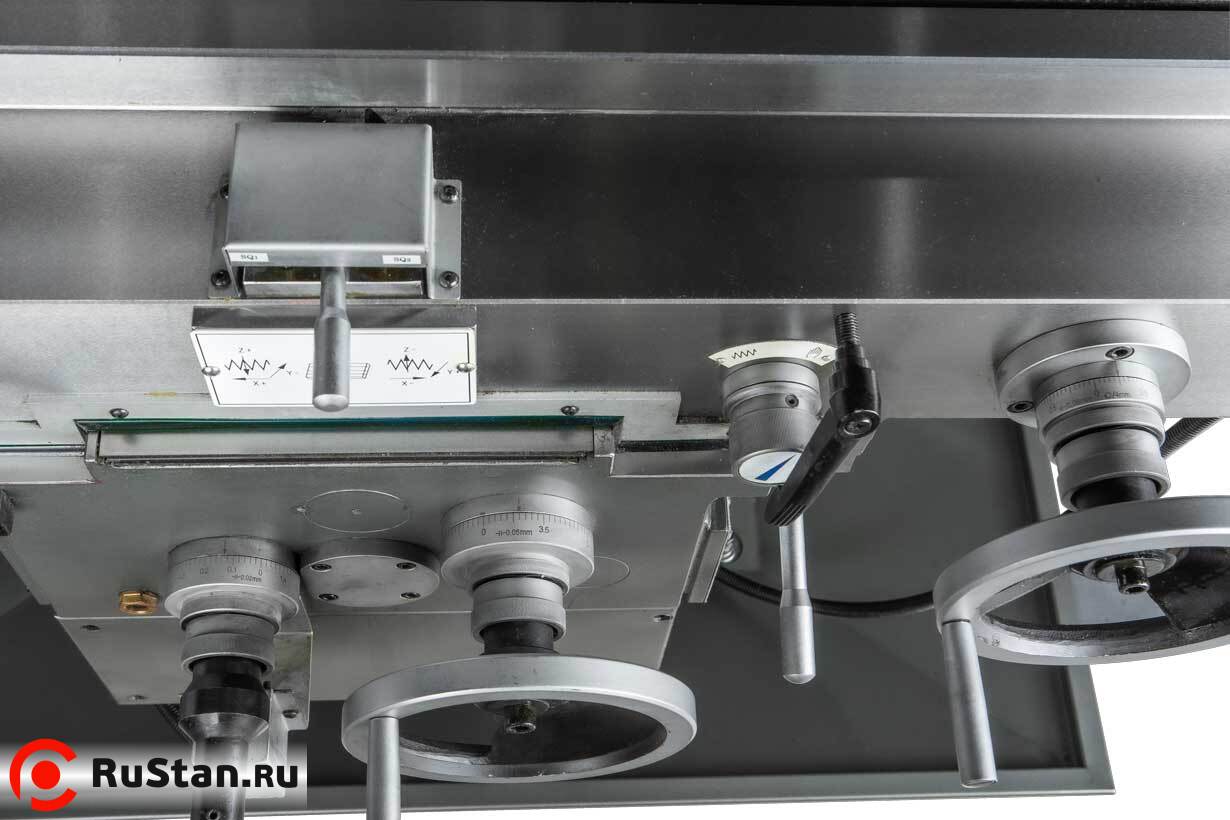

• Автоматическая подача по осям X, Y, Z приводным серводвигателем с высоким крутящим моментом
• Центральный пульт оператора с включением реверса
• УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
• Встроенная система подвода СОЖ

Стандартная комплектация станка JET JMD-1452 TSX DRO

• Шомпол М24 – 1шт
• Оправка ISO50/MК4 – 1шт
• Шестигранные ключи 5 и 10мм
• Оправка горизонтального шпинделя Ф27мм со шпоночным пазом – 1шт
• Оправка горизонтального шпинделя Ф32мм со шпоночным пазом – 1шт
• Рожковый ключ 14-17 – 1 шт
• Рожковый ключ 27-30 – 1 шт
• Рожковый ключ 36-41 – 1 шт
• Машинные тиски
• Инструкция по эксплуатации
