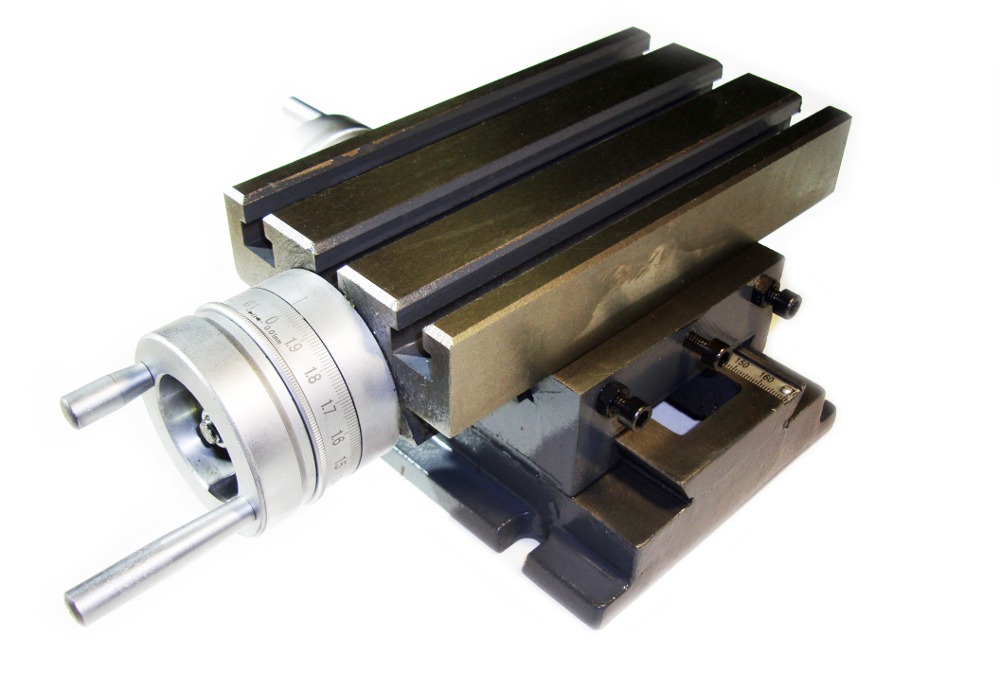

Стол 2-х координатный неповоротный 185х100х102мм (АКР-201) "CNIC"
20 631 руб.
с НДС - на 09.06.2026 г.
| Модель: |  |
АКР-1-201 |
| Артикул: | |
CNIC48877 |
| Производитель: |  |
CNIC |
Стол 2-х координатный неповоротный горизонтальный с двумя суппортами предназначен для использования в качестве дополнительной оснастки на универсальных фрезерных и сверлильных станках. Использование стола позволяет успешно выполнять такие операции как фрезерование, сверление и обработка отверстий, фрезерование пазов и уступов, и других элементов детали через необходимые расстояния. Продольная подача - 80 мм; поперечная подача - 50 мм; ширина паза стола - 10 мм; расстояние между пазами - 35 мм; расстояние между крепежными отверстиями - 115х100 мм.
Размеры координатного стола
Технические характеристики АКР-1-201 | |
|---|---|
| Характеристика | Значение |
| Длина рабочей поверхности A, (мм) | 185 |
| Ширина рабочей поверхности B, (мм) | 100 |
| Ширина паза рабочей поверхности C, (мм) | 10 |
| Количество «Т» образных пазов | 3 |
| Расстояние между пазами рабочей поверхности D, (мм) | 35 |
| Общая высота E, (мм) | 102 |
| Длина базовой платформы F, (мм) | 170 |
| Ширина базовой платформы G, (мм) | 130 |
| Расстояние между крепежными отверстиями по ширине базы H, (мм) | 115 |
| Расстояние между крепежными отверстиями по длине базы J, (мм) | 100 |
| Продольная подача, (мм) | 80 |
| Поперечная подача, (мм) | 50 |
| Цена деления шкалы маховика, (мм) | 0.01 |
| Величина подачи за 1 оборот маховика, (мм) | 2 |
| Масса, (кг) | 10,5 |
