Оптическая линейка SINO KA-500 470мм/5мкм
28 478 руб.
с НДС - на 21.12.2024 г.
Модель: | SINO KA-500 470мм/5мкм |
|
Производитель: | Sino |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы
Цифровая оптическая линейка SINO KA-500 470мм/5мкм применяется для точного измерения линейных перемещений. Результаты измерений выводятся на монитор с точностью 5мкм.
Данные устройства, как правило применяются в измерениях перемещений кареток и столов токарных и фрезерных станков, а также определение перемещений цифровых упоров в отрезных станках и гильотинах.
* - под заказ
Технические характеристики SINO KA-500 470мм/5мкм |
|
---|---|
Характеристика | Значение |
Рабочая длина (мм) | 470 |
Сечение (мм) | 18х20 |
Разрешение (мкм) | 5 мкм (0.5* мкм, 1* мкм) |
Максимальная скорость | 60 м/мин |
Цена деления | 0.02 мм (50 штрихов/мм) |
Референтные метки | 1метка каждые 50 мм |
Выходной сигнал | TTL(+5В (±5%) 80мА) |
Коннектор (разъем) | TTL 9-pin |
Длина кабеля | 3м |
Рабочая температура | 0~45°C |
Тип защиты | IP55 |
* - под заказ

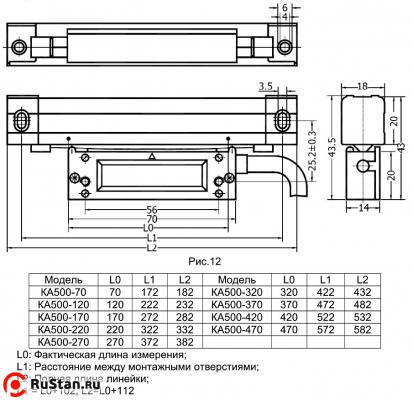

Габариты оптической линейки KA-500
Модель | L0 | L1 | L2 | Модель | L0 | L1 | L2 |
---|---|---|---|---|---|---|---|
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
- L0: Фактическая длина измерения;
- L1: Расстояние между монтажными отверстиями;
- L2: Полная длина линейки;
- L1 = L0+102, L2=L0+112
Базовая комплектация
- Кабель в металлической оплетке - 3 м.
- Защитный кожух, соответствующие длине линейки.
- Документация по эксплуатации.
Опции
- Комплект крепежных пластиной и уголков.
- Удлинитель кабеля 3 м.
- Удлинитель кабеля 10 м.
- Дискретность измерений - 1 мкм.
- Монтаж УЦИ и оптических линеек на станке Заказчика.
Комплектация за дополнительную плату
