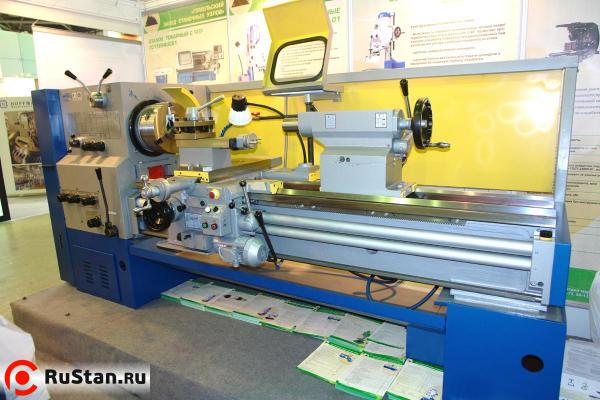

Токарно-винторезный станок ГС526УЦ с УЦИ предназначен для выполнения разнообразных токарных работ, а также для нарезания метрической, дюймовой, модульной и питчевой резьб.

Станки могут применяться в различных отраслях промышленности на всевозможных операциях для обработки разных материалов.

Особенности

По заказу покупателя возможно изготовление станка в различных исполнениях. Модификация отображается соответствующим индексом в конце наименования станка и имеет следующие варианты и значения:

  • «С» - оснащение станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка (ГС526УС);
  • «В» - станок с увеличенным наибольшим диаметром обработки заготовки над станиной (630мм) и суппортом (420мм) (ГС526УВ);
  • «Г» - станок с выемкой в станине (ГС526УГ);
  • «Д» - станок с увеличенным наибольшим диаметром прутка, проходящего через отверстие в шпинделе (89 мм) (ГС526УД);
  • «Л» - станок с ценой деления лимба поперечного перемещения 0,02мм (ГС526УЛ);
  • «М» - станок с механизированным приводом верхней части суппорта (ГС526УМ);
  • «РЦ» - станок с устройством цифровой индексации и преобразователями линейных перемещений и с бесступенчатым регулированием частоты вращения шпинделя (ГС526УРЦ);
  • «Е» - станок, соответствующий требованиям безопасности Директив ЕС и имеющий маркировку «СЕ».

Технические характеристики токарно-винторезного станка ГС526УЦ

Характеристика Значение
Расстояние между центрами, мм. 1000
Максимальный диаметр обработки над станиной, мм. 500
Максимальный диаметр обработки над суппортом, мм. 275
Максимальный диаметр обработки в выемке станины, мм. 630*
Наибольшая длинна обрабатываемой заготовки над выемкой станины, мм. 235*
Диаметр циллиндрического отверстия в шпинделе, мм. 55
Конус шпинделя Морзе 6 ГОСТ 13214
Конец шпинделя 6К ГОСТ 12593, фланец D=170 мм
Частота вращения шпинделя, мин -1 16 - 2000
Количество скоростей прямого вращения шпинделя 22
Количество скоростей обратного вращения шпинделя 22
Наибольший крутящий момент на шпинделе, Нм 1000
Число ступеней подач 24
Диапазон продольной подачи, мм./об. 0,05 - 2,8
Диапазон поперечной подачи, мм./об. 0,025 - 1,4
Скорость быстрого продольного перемещения суппорта, м/мин. 3,6
Скорость быстрого поперечного перемещения суппорта, м/мин. 1,8
Центр в пиноли задней бабки Морзе 5 ГОСТ 13214
Ход пиноли, мм. 150
Высота резца, установленного в резцедержателе, мм. макс. 25
Шаг нарезаемой метрической резьбы (число ступеней), мм. 0.5 - 112
Шаг нарезаемой модульной резьбы (число ступеней), модуль 0.5 - 112
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` 56 - 0.5
Шаг нарезаемой питчевой резьбы (число ступеней), питч 56 - 0.5
Класс точности П
Мощность привода главного движения, кВт 7,5(11)
Установленная суммарная мощность, кВт 8,05 (11,55)*
Номинальное напряжение питания, В 380
Габаритные размеры, мм. 2800 х 1265 х 1305
Масса ГС526УЦ , кг. 3100
* - специальное исполнение (заказ)

Комплект поставки

  • Станок в сборе;
  • RSTN - кулачок
  • Патрон 3-х кулачковый диам. 250 мм.;

  • 086.5300.000 комплект сменных зубчатых колес:
    • 086.5300.001 колесо зубчатое сменное Z=45; m =2;
    • 086.5300.009 колесо зубчатое сменное Z=73; m =2;
    • 086.5300.011 колесо зубчатое сменное Z=86; m =2;
    • 086.5300.013 колесо зубчатое сменное Z=72; m =2;
    • 086.5300.002 колесо зубчатое сменное Z=48; m =2;
    • 086.5300.010 колесо зубчатое сменное Z=80; m =2.

  • 086.6000.000 комплект инструмента – 1 шт.;
  • 086.6002.000 ключ к электрошкафу – 1 шт.;
  • техническая документация (руководство пользователя).

Дополнительная оснастка (поставляется за отдельную плату)

  • 086.0400.000-01 суппорт с механическим приводом;
  • 086.0500.000-01 каретка с механическим приводом суппорта;
  • 086.5300.003 колесо зубчатое сменное Z=57; m =2;
  • 086.5300.005 колесо зубчатое сменное Z=60; m =2;
  • 086.5300.006 колесо зубчатое сменное Z=66; m =2;
  • 086.5300.012 колесо зубчатое сменное Z=90; m =2.

  • Втулки ГОСТ 13598:
    • 6100-0143 (3/2) – 1 шт.;
    • 6100-0146 (5/3) – 1 шт.;
    • 6100-0147 (5/4) – 1 шт.

  • Клинья ГОСТ 3025:
    • 7851-0012 (1/2) – 1 шт.;
    • 7851-0013 (3) – 1 шт.;
    • 7851-0014 (4) – 1 шт.

  • Оправка 6039-0009 ГОСТ 2682;
  • Центр вращающийся А-1-5-Н ГОСТ 8742;
  • Центр упорный 7032-0035 Морзе 5ПТ (ГОСТ 13214);
  • Центр упорный 7032-0043 Морзе 6ПТ (ГОСТ 13214);
  • 086.1900.000 патрон поводковый;
  • 086.2200.000 упор микрометрический продольного хода;
  • 086.2300.000 люнет подвижный;
  • 086.2600.000 люнет неподвижный;
  • ОК101.0000.000 опора клиновая – 4 шт.;
  • 086.1700.000 резцедержатель задний;
  • 086.1700.000 линейка конусная.
