Назначение приспособления.

Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.

Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.

Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.

Назначение:

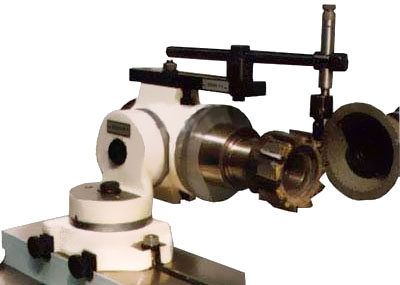

Приспособление предназначено для заточки фасонных острозаточенных фрез.

Принцип работы:

Изготавливается копир, соответствующий профилю зуба фрезы. Копир и фреза устанавливаются на приспособление. Зуб фрезы выставляется по шаблону и фиксируется упоркой. По шаблону профиль фрезы совмещается с профилем копира. Выставляют шлифовальный круг. После подвода круга к зубу фрезы осуществить заточку вращением подвижной части приспособления за рукоятку. Деление осуществляется маховичком по упорке.

Параметр Значение
Затачиваемый инструмент Фасонные острозаточенные фрезы (металлорежущие) с выпуклым профилем
Заточная операция Заточка по задней поверхности по копиру
Диаметры затачиваемых фрез, мм. 50-100
Габаритные размеры, мм. 507х280х334
Масса 3Е642Е.П36 , кг.
Применяется на станках ВЗ-318/ВЗ-318Е, 3Е642/ 3Е642Е

Гарантийные обязательства.

Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
